SSM2315: 无滤波器、高功效、单声道3W D类音频放大器
SSM2315采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案仍然能提供高功效。采用5.0 V电源时，以1.4 W功率驱动8 Ω负载时的功效比为93%，以3 W功率驱动3 Ω负载时的功效比为85%，信噪比(SNR)高于103 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。SSM2315具有微功耗关断模式，关断电流典型值为20 nA。对SD 引脚施加逻辑低电平可以使能关断模式。
该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。SSM2315提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。该器件的默认增益为6 dB，用户可以利用一对外部电阻降低该增益（请参考“增益”部分）。SSM2315的额定温度范围为−40°C至+85°C工业温度范围。它还内置热关断和输出短路保护功能，采用9引脚、1.5 mm x 1.5 mm晶圆级芯片规模封装(WLCSP)。

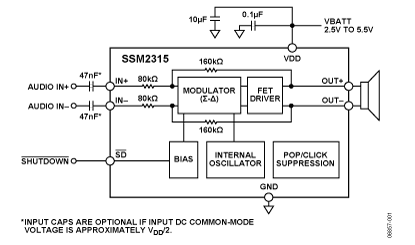

技术特性
- 采用Σ-Δ调制的无滤波器D类放大器
- 采用ADI的多个D类放大器时无需同步
- 采用5.0 V电源时，能够以3 W功率驱动3 Ω负载，以1.4 W功率驱动8 Ω负载，总谐波失真及噪声(THD + N)低于1%
- 功效比：93%（5.0 V、以1.4 W功率驱动8 Ω扬声器）
- 信噪比(SNR)高于103 dB
- 单电源供电：2.5 V至5.5 V
- 超低关断电流：20 nA
- 欲了解更多信息，请参考数据手册
|
技术指标
- Output Power (W): 3W
- Speaker Driver: Mono
- Product Description: Filterless High Efficiency Mono Class-D Audio Amplifier
- CMR (dB): 55dB
- PSRR (dB): 85dB
应用
- 移动电话
- MP3 播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| SSM2315CBZ-REEL 产品状态: 量产 |
CHIPS W/SOLDER BUMPS/WLSCP |
9 |
工业 |
Reel, 10000 |
- |
$ 0.66 |
Y 材料信息 |
| SSM2315CBZ-REEL7 产品状态: 量产 |
CHIPS W/SOLDER BUMPS/WLSCP |
9 |
工业 |
Reel, 3000 |
- |
$ 0.66 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| SSM2315-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 50.50 |
是 |
