SSM2317: 无需滤波的高效单声道3W D类音频放大器

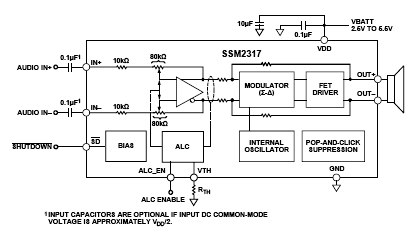

SSM2317 功能框图 SSM2317是一款全集成的高效D类音频放大器。它专为手机应用而设计，有助于实现其性能的最大化。在电路应用时，所需的外部元件数量最少，并采用2.5 V～ 5.5单电源供电。它能够提供3 W的连续输出功率，在5V电源电压下驱动3 Ω负载时，总谐波失真加噪声（THD+N）小于1%。

SSM2317是一款高效、低噪声的调制方案，无需任何外部LC输出滤波器。甚至在较低输出功率下，调制也可连续提供高效率。在5V电源电压下驱动8 Ω负载、输出功率1.4 W时，效率为93%；在5V电源电压下驱动3 Ω负载、输出功率3 W时，效率为85%；信噪比（SNR）大于93 dB。与其它D类放大器架构相比，SSM2317利用扩频脉冲密度调制提供较低的电磁干扰辐射发射。

自动电平控制（ALC）可用于抑制削波并改善动态范围。这个特性只需要通过VTH引脚将一个外部电阻与GND连接，并在ALC_EN引脚施加启动电压即可。SSM2317具有微功耗待机模式，待机电流典型值仅为20 nA。在SD引脚施加一个逻辑低电平即可启动待机模式。SSM2317还内置爆米花噪声与喀嗒声抑制电路。这实现了上电与断电期间电压毛刺的最小化，从而减少启用和禁用时的噪声。SSM2317的默认增益为18 dB，但用户可以利用一对外部电阻来降低该增益（请参考增益部分）。SSM2317的工作温度范围为-40°C～ +85°C。它内置过热关断与输出电流短路保护功能。采用1.5 mm × 1.5 mm 9引脚WLCSP封装。

技术特性

无需滤波的D类放大器，内置Σ-Δ调制
自动电平控制（ALC）改善动态范围，并防止削波
在5V电源电压下驱动3 Ω负载、输出功率3 W时，以及在5V电源电压下驱动8 Ω负载、输出功率1.4 W时，谐波失真均小于1%（ALC关断）
在4.2 V电源电压下驱动8 Ω负载时，输出功率为700 mW（ALC 80%）
在5V电源电压下驱动 8 Ω负载、输出功率1.4 W时，其效率为93%
信噪比（SNR）>93 dB
单电源电压：2.5 V～ 5.5 V
欲了解更多信息，请参考数据手册

技术指标

Output Power (W): 3W
Speaker Driver: Mono
Product Description: Filterless High Efficiency, Mono Class-D Audio Amplifier

应用

移动电话
MP3播放器
便携式游戏机
便携式电子产品
教育玩具

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
SSM2317CBZ-REEL 产品状态: 量产	9 ball WLCSP (1.46x1.46)	9	工业	Reel, 10000	-	$ 0.73	Y 材料信息
SSM2317CBZ-REEL7 产品状态: 量产	9 ball WLCSP (1.46x1.46)	9	工业	Reel, 3000	-	$ 0.73	Y 材料信息

开发工具

产品型号	描述	报价	RoHS
SSM2317-EVALZ 产品状态: 量产	Evaluation Board	$ 50.50	是
SSM2317-MINI-EVALZ 产品状态: 量产	Evaluation Board	$ 50.50	是
