LTC1645 - 双路热插拔控制器 / 电源序列发生器

LTC®1645 是一种允许将电路板从带电的背板安全地插入和拔出的双路 Hot Swap™ 热插拔控制器。利用外接 N 沟道调整管,电源电压能以设定速率斜坡式上升。两个高端开关驱动器对 N 沟道栅极进行控制,以提供 1.2V 至 12V 范围的电源电压。两路电压即可分别设置斜坡式上升和下降,又可同时控制电压上升和下降速率,以确保电源电压在两个输出端的跟踪。

LTC1645 带有可设置电子断路器以防止任何一个输出端发生短路。当电源电压下降到低于用户设置的电压时,RESET 输出可用来产生系统复位。为了监测第二路电源电压,它还提供了另一个备用的比较器。

LTC1645 采用 8 引脚和 14 引脚 SO 封装。

特点
  • 允许将电路板从带电的背板安全地插入和拔出
  • 可设置的电源时序
  • 可设置的电子断路器
  • 用户可设置对电源电压的加电速率和断电速率
  • 对外接 N 沟道场效应晶体管 (FET) 的高端驱动器
  • 能对 1.2V 至 12V 的电源电压进行控制
  • 保证有良好的加电性能
  • 欠压关断
  • 尖峰信号滤波器防止产生对 RESET 的干扰信号
  • 8 引脚和 14 引脚 SO 封装

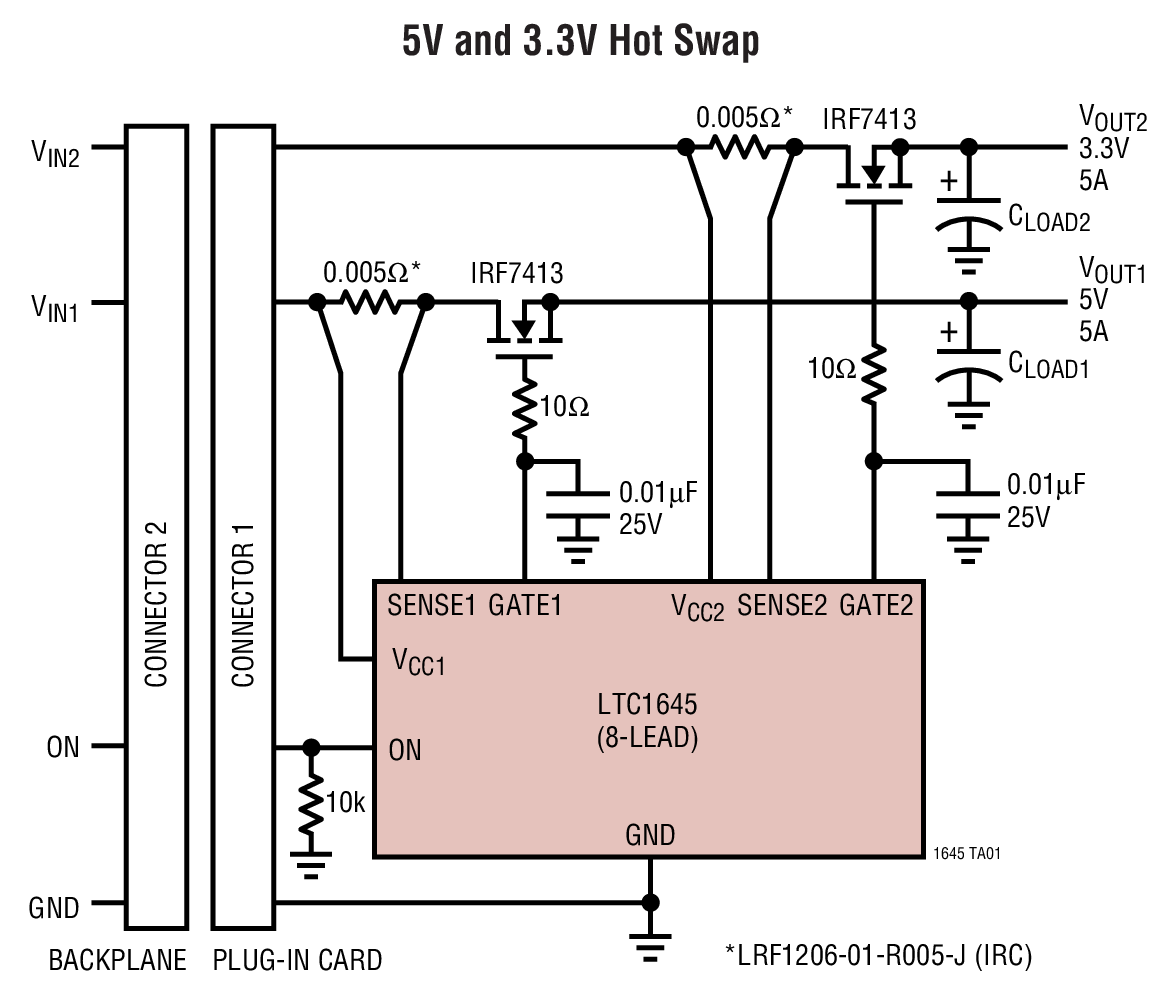

典型应用
LTC1645 Typical Application
LTC1645 Typical Application
应用
  • 带电电路板的插入
  • 电源定序
  • 电子断路器
封装信息

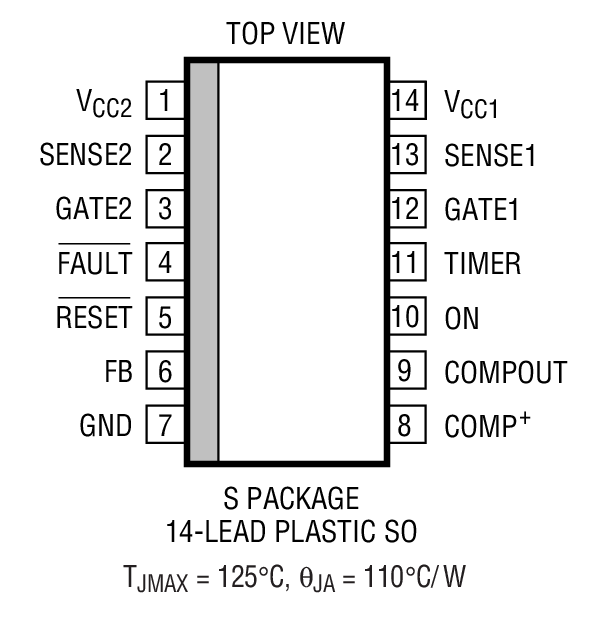

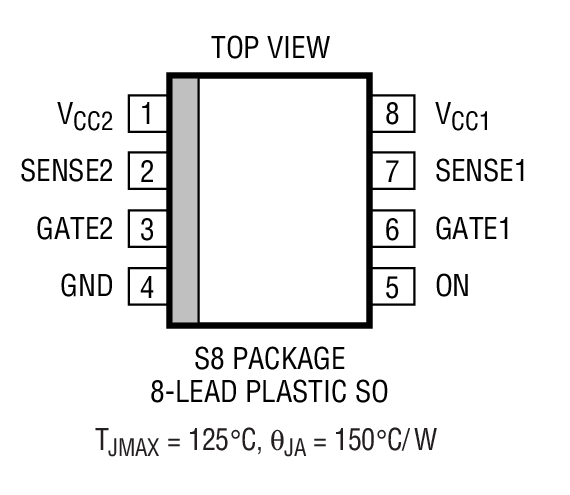

LTC1645 Package Drawing
LTC1645 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC1645CS#PBFSO-14C$3.95$3.30
LTC1645CS#TRPBFSO-14C$3.36
LTC1645CS8#PBFSO-8C$3.50$2.95
LTC1645CS8#TRPBFSO-8C$3.01
LTC1645IS#PBFSO-14I$4.50$3.80
LTC1645IS#TRPBFSO-14I$3.86
LTC1645IS8#PBFSO-8I$4.00$3.40
LTC1645IS8#TRPBFSO-8I$3.46
演示电路板
器件型号描述价格
DC1356ALTC1645CS8 Demoboard | 2-Supply Hot Swap Controller and Sequencer [5V/5A, 3.3V/7A]$50.00
