LT1220 - 45MHz、250V/μs 运算放大器

Most H (Metal Can), J (Ceramic), and K (Metal Can) Packages from Linear Technology Are Now Obsolete

Download complete datasheet for Details

LT®1220是一款具绝佳 DC 性能的高速运算放大器。与具有相似带宽及转换速率的器件相比，LT1220 具有减低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。该电路为单增益级，包括用于获得高精度和高速度的专有 DC 增益提升线路。高增益和快速稳定时间使得这款电路成为数据采集系统的理想选择。另外，此电路还能驱动大的容性负载，从而使其适用于缓冲器或电缆驱动器应用。

LT1220 隶属于一个快速、高性能的放大器系列，该系列运用了凌力尔特公司的高级互补双极型制造工艺。对于具有数值为 4 或更大增益的应用，可以采用 LT1221；而对于数值为 10 或更大的增益，则可使用 LT1222 以增加带宽。

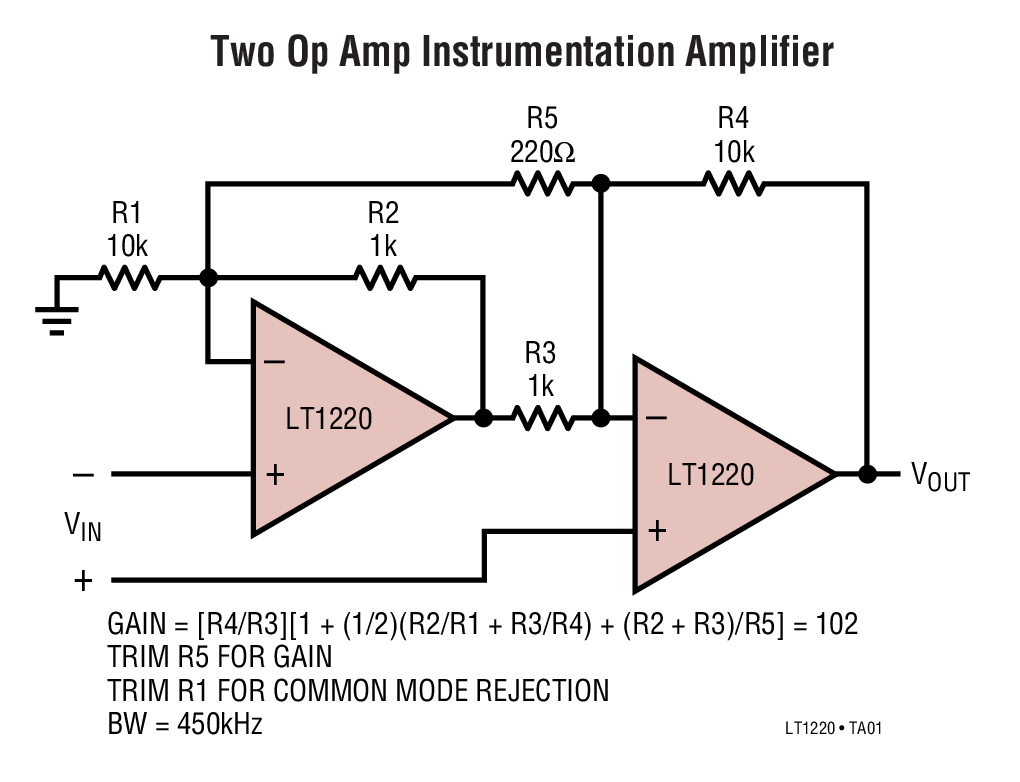

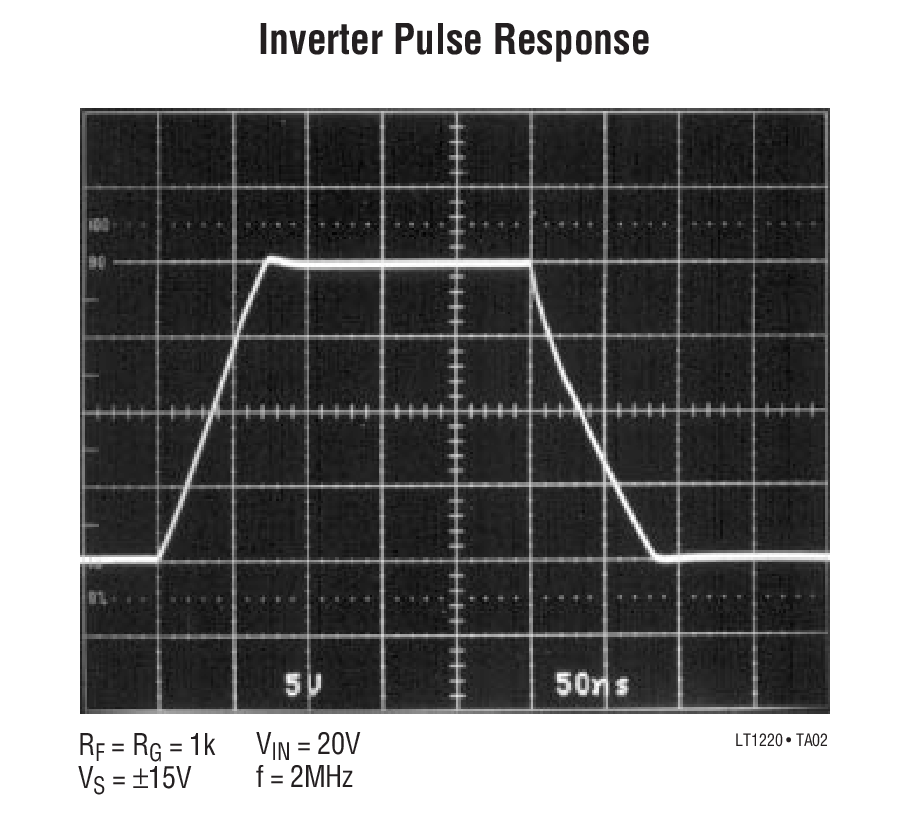

特点 增益带宽：45MHz 具稳定的单位增益 转换速率：250V/μs C-LoadTM 运放可驱动容性负载 最大输入失调电压：1mV 最大输入偏置电流：300nA 最大输入失调电流：300nA 可为 500Ω 负载提供的最小输出摆幅：±12V 最小 DC 增益：20V/mV，RL = 500Ω 至 0.1% 的稳定时间：75ns，10V 阶跃 至 0.01% 的稳定时间：95ns，10V 阶跃 差分增益：0.1%、AV = 2、RL = 150Ω 差分相位：0.2°、AV = 2、RL = 150Ω 典型应用

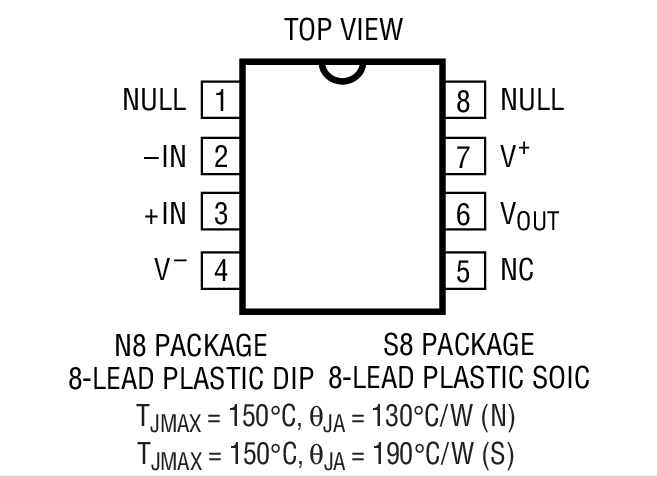

应用 宽带放大器 缓冲器 有源滤波器 视频及 RF 放大 电缆驱动器 8 位、10 位、12位数据采集系统 封装信息

演示电路板
