LT1571 - 具有预置电压和充满指示功能的恒流/恒压电池充电器

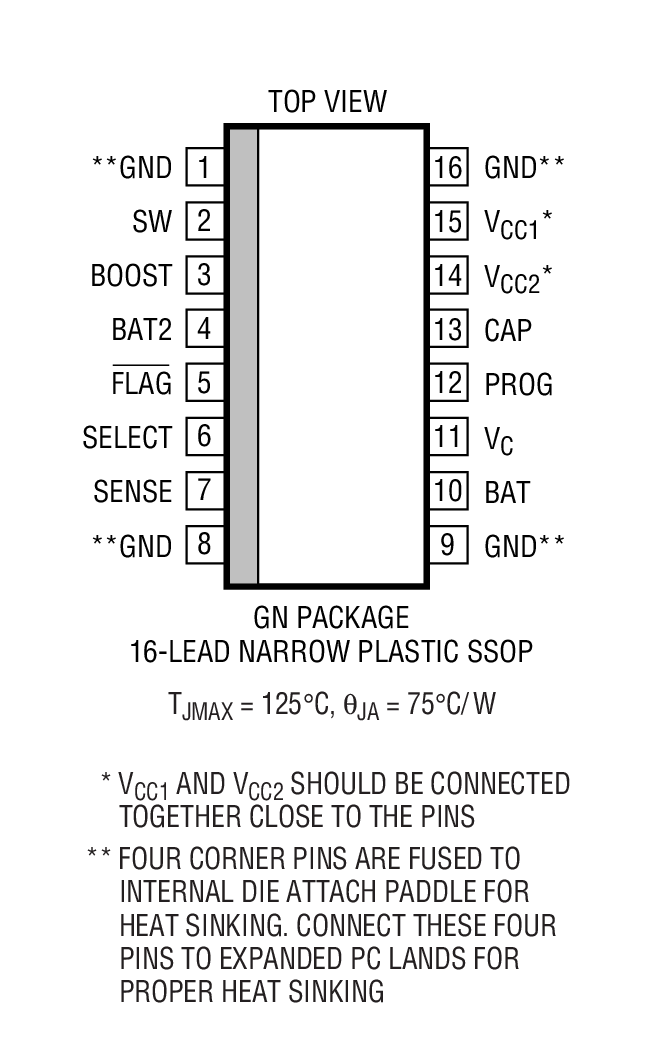

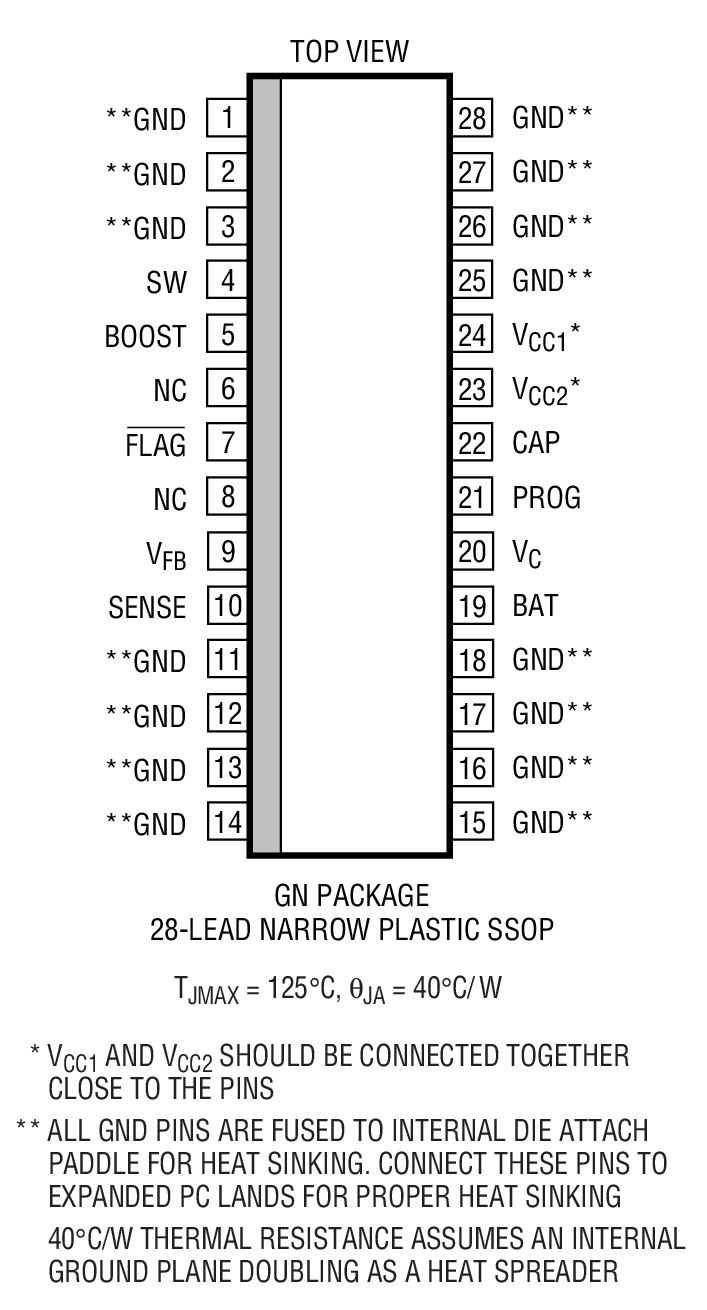

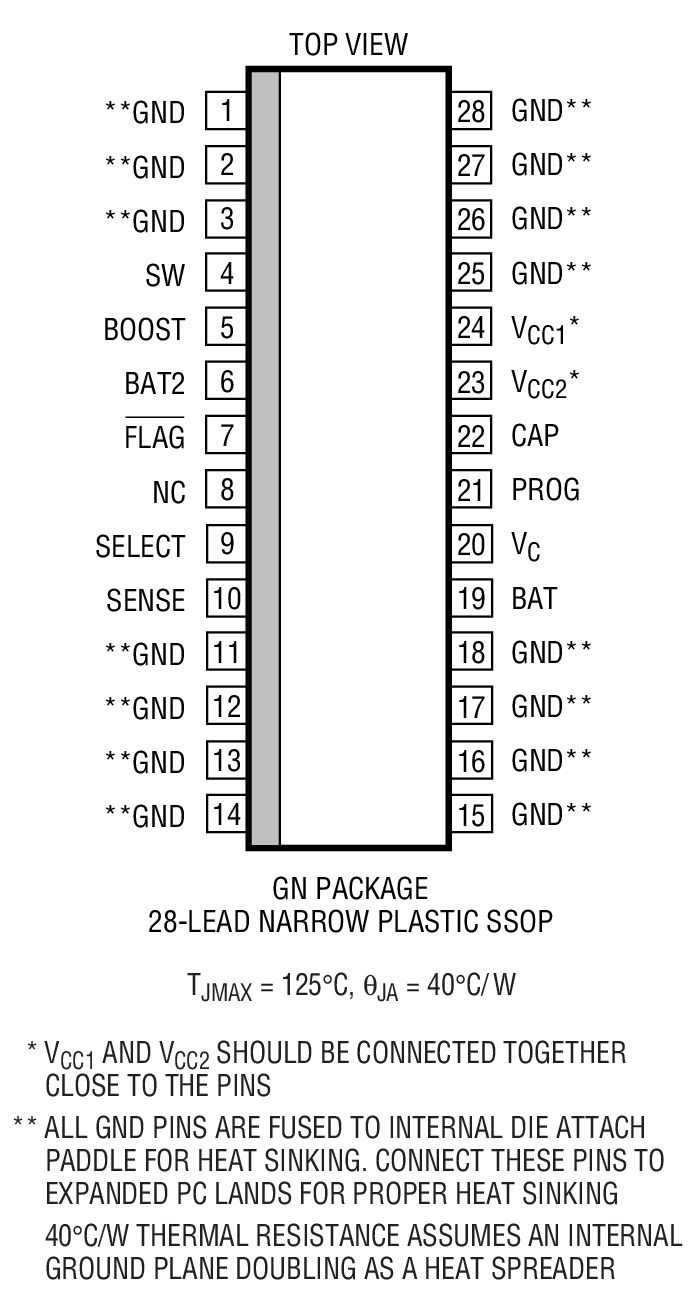

LT1571可为 1V 至 20V 的电池充电。工作在 200kHz (LT1571-1，LT1571-2) 或 500kHz (LT1571-5) 的饱和开关提高了充电效率，并减小了充电器的体积。当充电电流降至设定值的 20% 时，逻辑输出(标志)指示锂离子电池接近充满。LT1571-1 和 LT1571-2 采用 28 脚熔丝引线窄 SSOP 封装。LT1571-5 采用 16 脚熔丝引线窄 SSOP 封装。
特点
典型应用 | 应用
封装信息   |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT1571EGN-1#PBF | SSOP-28 | E | $5.00 | $4.25 |
| LT1571EGN-1#TRPBF | SSOP-28 | E | $4.31 | |
| LT1571EGN-2#PBF | SSOP-28 | E | $5.00 | $4.25 |
| LT1571EGN-2#TRPBF | SSOP-28 | E | $4.31 | |
| LT1571EGN-5#PBF | SSOP-16 | E | $4.85 | $3.95 |
| LT1571EGN-5#TRPBF | SSOP-16 | E | $4.01 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC281A | LT1571CGN-5 | Li-Ion Battery Charger, Jmpr Sel. 4.1 or 4.2V | 联系凌力尔特 |
| DC288A-A | LT1571EGN-2 | Li-Ion Battery Charger, 12V to 25V Input, 8.2V or 8.4Vout @ 1A | 联系凌力尔特 |
| DC288A-B | LT1571EGN-1 | Li-Ion Battery Charger, 15.6V to 25V Input, 12.6V or Adj. Output @ 1A | 联系凌力尔特 |
