LT1818 - 400MHz、2500V/μs、9mA 单通道运算放大器

LT®1818/LT1819 是单通道/双通道、宽带宽、高转换速率、低噪声和低失真运算放大器,具有卓越的 DC 性能。相对具有相似电源电流的器件,LT1818/LT1819 是为实现更宽的带宽和转换速率、低得多的输入失调电压、和较低的噪声及失真而设计。其电路拓扑结构是一个电压反馈放大器,并拥有电流反馈放大器的出色转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时,输出摆幅从 1V 至 4V 以及一个 100Ω 负载连接至 2.5V)。当采用一个 20pF 容性负载时,放大器可实现稳定的单位增益,而无需使用一个串联电阻器。对于一个 2VP-P 输出和数值为 2 的增益时,谐波失真在高达 5MHz 的频率条件下为 -85dBc。

LT1818/LT1819 的制造运用了凌力尔特先进的低电压互补双极型工艺。LT1818 (单通道运放) 采用 TSOT-23 和 SO-8 封装;LT1819 (双通道运放) 采用 MSOP-8 和 SO-8 封装。

特点
  • 400MHz 增益带宽乘积
  • 2500V/μs 转换速率
  • -85dBc 失真 (在 5MHz)
  • 每个放大器的电源电流为 9mA
  • 6nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 8μA 最大输入偏置电流
  • 800nA 最大输入失调电流
  • 40mA 最小输出电流,VOUT = ±3V
  • ±3.5V 最小输入 CMR,VS = ±5V
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围:-40ºC 至 85ºC
  • 扁平 (高度仅 1mm) TSOT-23 (ThinSOTTM) 封装

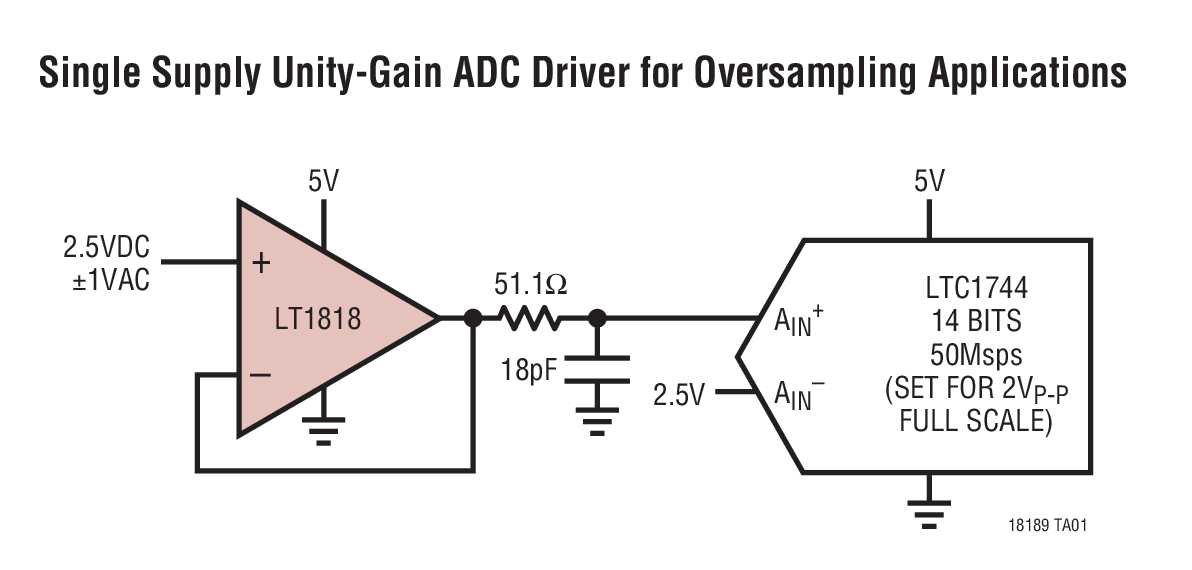

典型应用
LT1818 Typical Application
LT1818 Typical Application
应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 通信接收器
  • 电缆驱动器
  • 数据采集系统

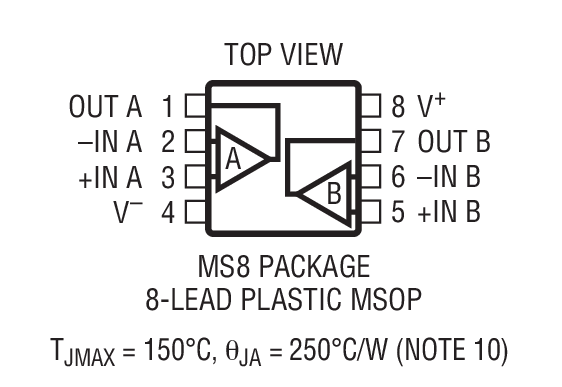

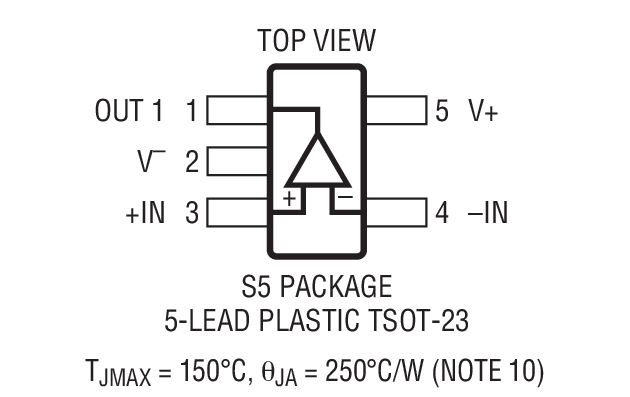

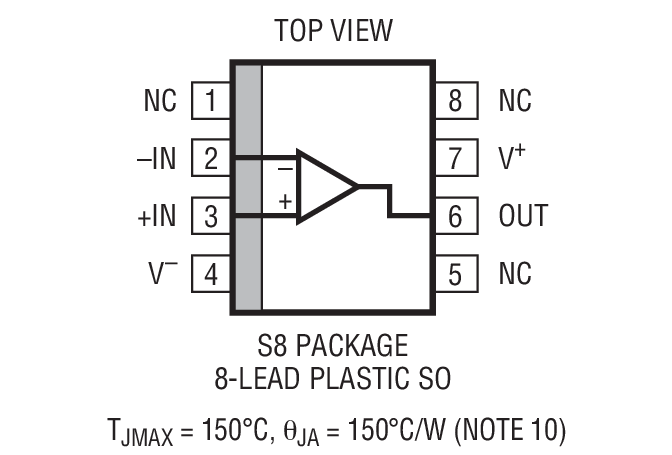

封装信息
LT1818 Package Drawing
LT1818 Package Drawing
LT1818 Package Drawing
LT1818 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1818CS5#PBFSOT-23C$1.44
LT1818CS5#TRMPBFSOT-23C$1.44$0.97
LT1818CS5#TRPBFSOT-23C$1.44$0.95
LT1818CS8#PBFSO-8C$1.35$0.95
LT1818CS8#TRPBFSO-8C$1.01
LT1818IS5#PBFSOT-23I$1.64
LT1818IS5#TRMPBFSOT-23I$1.64$1.23
LT1818IS5#TRPBFSOT-23I$1.21
LT1818IS8#PBFSO-8I$1.64$1.15
LT1818IS8#TRPBFSO-8I$1.21
演示电路板
器件型号描述价格
DC417BDIP8, MS8, S8, SOT23-6 | Multi-Footprint General Purpose Board for Single Op. Amp$25.00
