LT1995 - 32MHz,1000V/µs 增益可选放大器

LT®1995 是一款具有超群 DC 性能的高速、高转换速率、增益可选放大器。可在未采用外部组件的情况下实现 -7 至 8 的增益范围和一个 0.2% 的增益准确度。该器件尤其适于用作差分放大器,在这种场合,超卓的电阻器匹配性能将实现一个 79dB 的典型共模抑制比。

该放大器采用的是与 LT1363 相似的单增益级设计,并具有极佳的转换和稳定特性。内部运算放大器的输入失调小于 2.5mV,转换速率为 1000V/µs。输出能在采用 ±5V 电源的情况下驱动一个 150Ω 负载至 ±2.5V,从而使其适合于电缆驱动器应用。

电阻器具有卓越的匹配性能,在室温条件下和 -40℃ 至 85℃ 温度范围内的误差分别为 0.2% (最大值) 和 0.3%。电阻器的温度系数通常为 -30ppm/℃。这些电阻器与电压之间具有极佳的线性关系,因而实现了一个 10ppm 的增益非线性。

LT1995 的规格是针对 ±2.5V、±5V 和 ±15V 电源以及 -40℃ 至 85℃ 的温度范围而全面拟订的。该器件采用节省空间的 10 引线 MSOP 和 10 引线 (3mm×3mm) DFN 封装。如果需要的是具有精准电阻器的微功率精密放大器,则可查找 LT1991和 LT1996 的相关信息。

特点
  • 点击这里下载“The Configurator”软件
  • 内部增益设定电阻器
  • 可通过引脚配置而成为差分放大器、反相放大器和同相放大器
  • 差分放大器:      增益范围 1 至 7      CMRR > 65dB
  • 同相放大器:      增益范围 1至 8
  • 反相放大器      增益范围 -1 至 -7
  • 增益误差:< 0.2%
  • 转换速率:1000V/µs
  • 带宽:32MHz (增益 = 1)
  • 运算放大器输入失调电压:2.5mV (最大值)
  • 静态电流:9mA (最大值)
  • 宽电源范围:±2.5V 至 ±15V
  • 采用 10 引脚 MSOP 和 10 引脚 (3mm×3mm) DFN 封装
典型应用

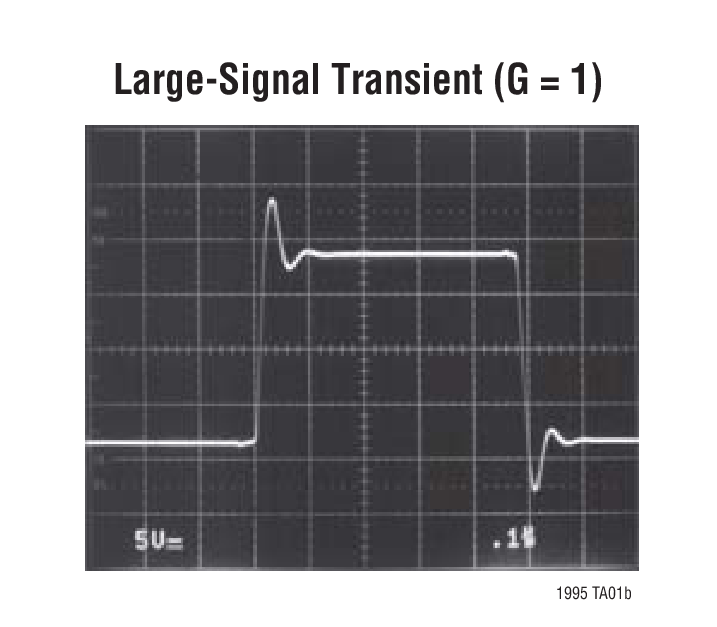

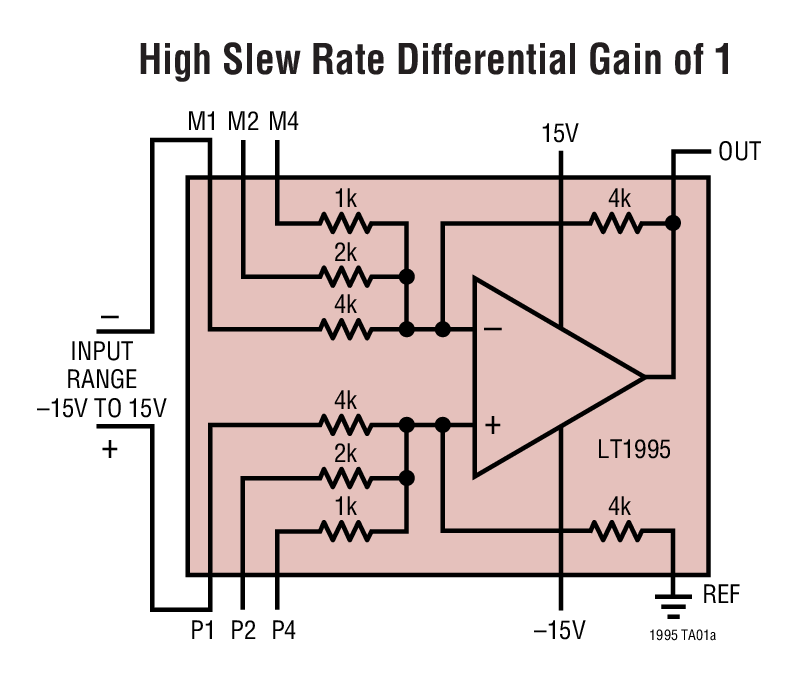

LT1995 Typical Application
LT1995 Typical Application
应用
  • 仪表放大器
  • 电流检测放大器
  • 视频差分放大器
  • 自动测试设备
封装信息

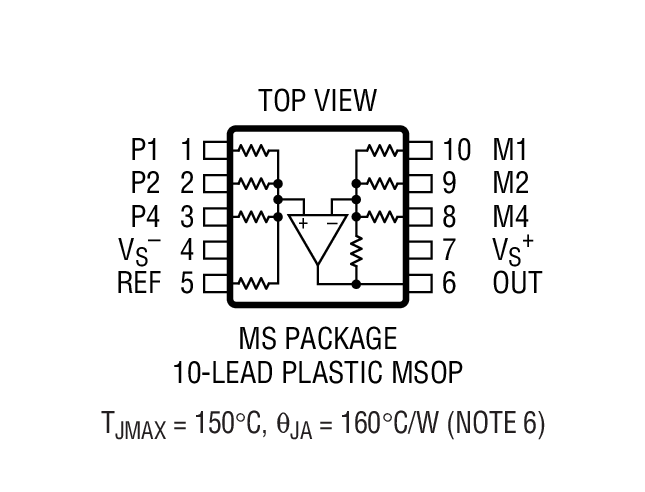

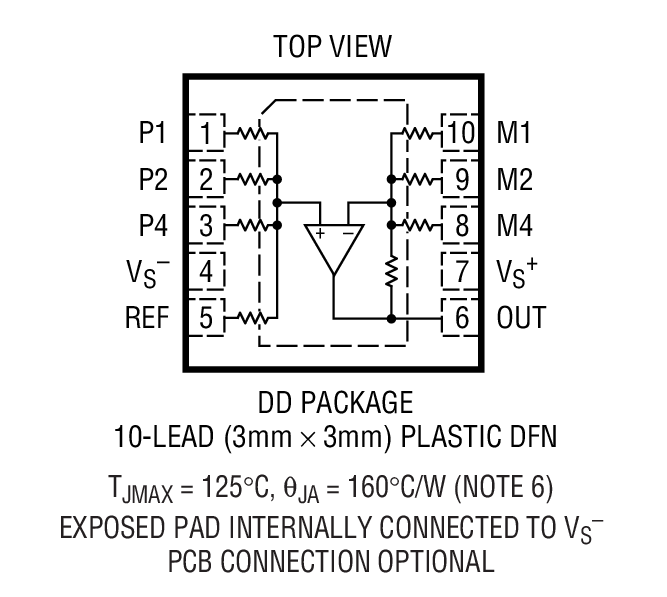

LT1995 Package Drawing
LT1995 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT1995CDD#PBF3x3 DFN-10C$2.51$2.09
LT1995CDD#TRPBF3x3 DFN-10C$2.15
LT1995CMS#PBFMS-10C$2.27$1.89
LT1995CMS#TRPBFMS-10C$1.95
LT1995IDD#PBF3x3 DFN-10I$2.99$2.47
LT1995IDD#TRPBF3x3 DFN-10I$2.53
LT1995IMS#PBFMS-10I$2.75$2.27
LT1995IMS#TRPBFMS-10I$2.33
演示电路板
器件型号描述价格
DC819ALT1990CS8/LT1991CMS/LT1995CMS | Configurable Gain Amplifiers, V+ = +2.5V to +15V, V- = -2.5V to -15V$75.00
