LT3010 / LT3010-5 - 50mA、3V 至 80V 低压差微功率稳压器

LT®3010 是一款高电压、微功率低压差线性稳压器。该器件能够提供 50mA 输出电流和一个 300mV 的压差电压。LT3010 专为在电池供电型或高电压系统中使用而设计,低静态电流 (工作时为 30μA,停机模式中则为 1μA) 使其成为一种理想的选择。在压差条件下,静态电流也处于良好受控状态。

LT3010 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 1μF 电容器时稳定,而大多数老式器件则需要采用 10μF 至 100μF 电容器。可以使用小的陶瓷电容器,而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可提供一个 5V 固定输出电压,而且可以用作一款具一个 1.275V 基准电压的可调型器件。LT3010 稳压器采用具裸露衬垫的 8 引脚 MSOP 封装,旨在增强热处理能力。

特点
  • 宽输入电压范围:3V 至 80V
  • 低静态电流:30μA
  • 低压差:300mV
  • 输出电流:50mA
  • 耐热增强型 8 引脚 MSOP 封装
  • 无需保护二极管
  • 固定输出电压:5V (LT3010-5)
  • 可调输出范围:1.275V 至 60V (LT3010)
  • 在停机模式的静态电流为 1μA
  • 采用 1μF 输出电容器可稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可稳定
  • 反向电池保护
  • 没有来自输出的反向电流
  • 热限制
典型应用

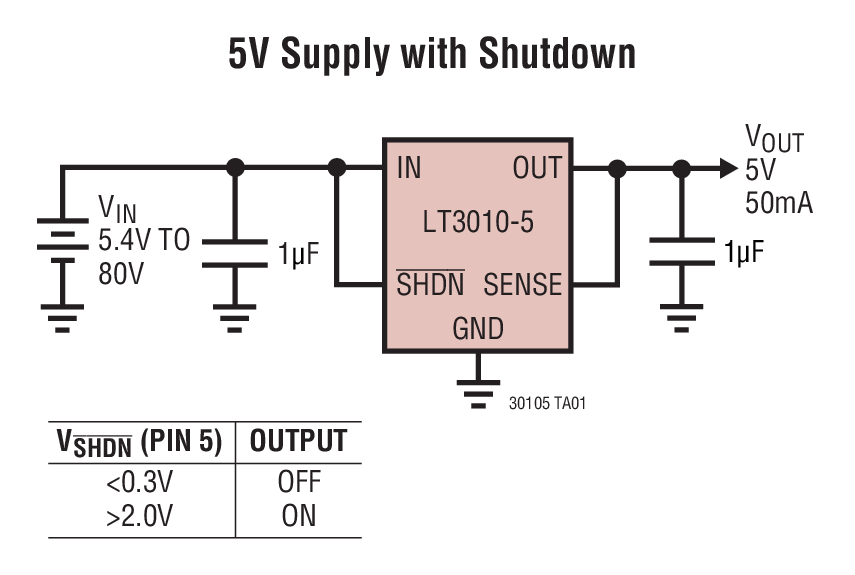

LT3010 Typical Application

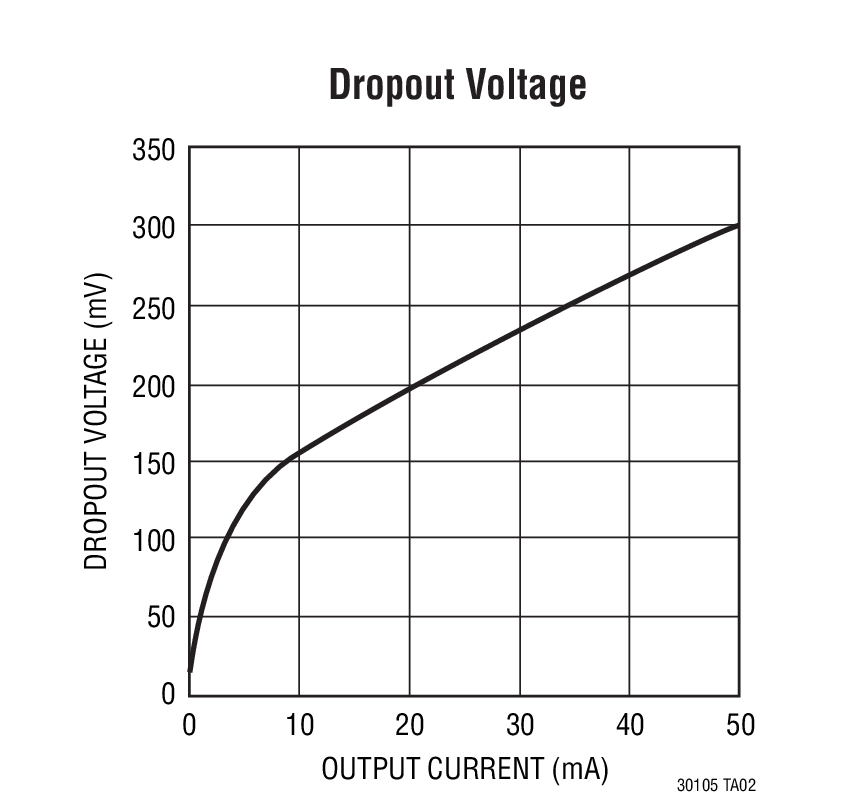

LT3010 Typical Application
应用
  • 低电流高电压稳压器
  • 电池供电型系统的稳压器
  • 电信应用
  • 汽车应用
封装信息

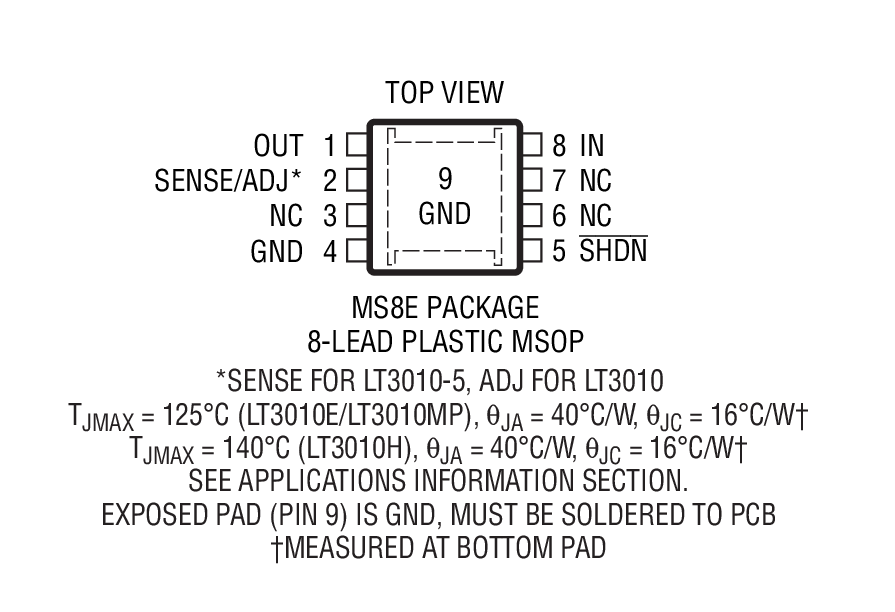

LT3010 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3010EMS8E-5#PBFMS-8E$2.23$1.55
LT3010EMS8E-5#TRPBFMS-8E$1.61
LT3010EMS8E#PBFMS-8E$2.23$1.55
LT3010EMS8E#TRPBFMS-8E$1.61
LT3010HMS8E-5#PBFMS-8H$2.93$2.05
LT3010HMS8E-5#TRPBFMS-8H$2.11
LT3010HMS8E#PBFMS-8H$2.93$2.05
LT3010HMS8E#TRPBFMS-8H$2.11
LT3010MPMS8EMS-8MP$6.64$4.65
LT3010MPMS8E-5MS-8MP$6.64$4.65
LT3010MPMS8E-5#PBFMS-8MP$6.64$4.65
LT3010MPMS8E-5#TRPBFMS-8MP$4.71
LT3010MPMS8E#PBFMS-8MP$6.64$4.65
LT3010MPMS8E#TRPBFMS-8MP$4.71
演示电路板
器件型号描述价格
DC650ALT3010EMS8E Demo Board | Micropower Linear Regulator, 3V ≤ VIN ≤ 80V, Vout = 3.3V/5V/Adj @ 50mA$100.00
