LT3060 系列 - 45V Vin、微功率、低噪声、100mA 低压差线性稳压器

LT®3060 系列是微功率、低压差电压 (LDO) 线性稳压器，能够在 1.6V 至 45V 的输入电源范围内运作。该器件可提供 100mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3060 的静态电流仅为 40μA，并利用一个最小 2.2μF 的输出电容器实现了快速瞬态响应。在停机模式中，静态电流小于 1μA，而且基准软起动电容器复位。

LT3060 稳压器利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括反向电池保护、反向输出保护、反向电流保护、具折返的电流限制和热停机。LT3060 系列提供 1.2V、1.5V、1.8V、2.5V、3.3V、5V 和 15V 固定输出电压，可作为具有一个从 600mV 基准至 44.5V 输出电压范围的可调型稳压器。LT3060 采用耐热性能增强型 8 引脚 TSOT-23 封装和 8 引脚 (2mm x 2mm x 0.75mm) DFN 封装。

特点
  • 输入电压范围：1.6V 至 45V
  • 输出电流：100mA
  • 静态电流：40μA
  • 压差电压：300mV
  • 低噪声：30μVRMS (10Hz 至 100kHz)
  • 可调输出：VREF = 600mV
  • 固定输出电压: 1.2V、1.5V、1.8V、2.5V、3.3V、5V、15V
  • 输出容差：在整个电压、负载和温度范围内为 ±2%
  • 单个电容器对基准进行软起动并降低了输出噪声
  • 停机电流：<1μA
  • 反向电池保护
  • 电流限制折返保护
  • 热限制保护
  • 8 引脚 2mm x 2mm x 0.75mm DFN 封装和 8 引脚 ThinSOTTM 封装
典型应用

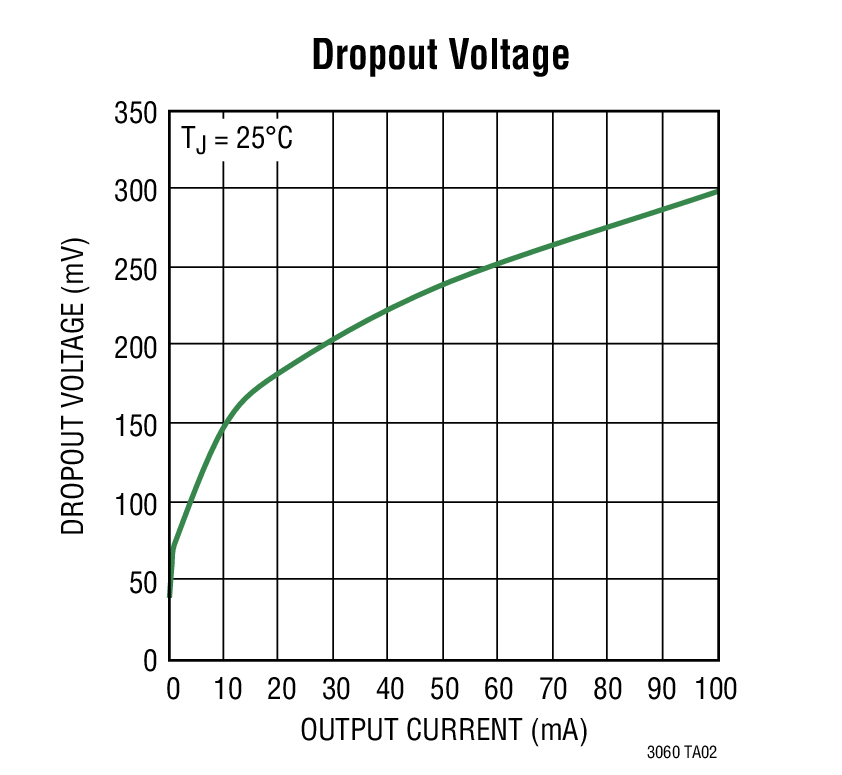

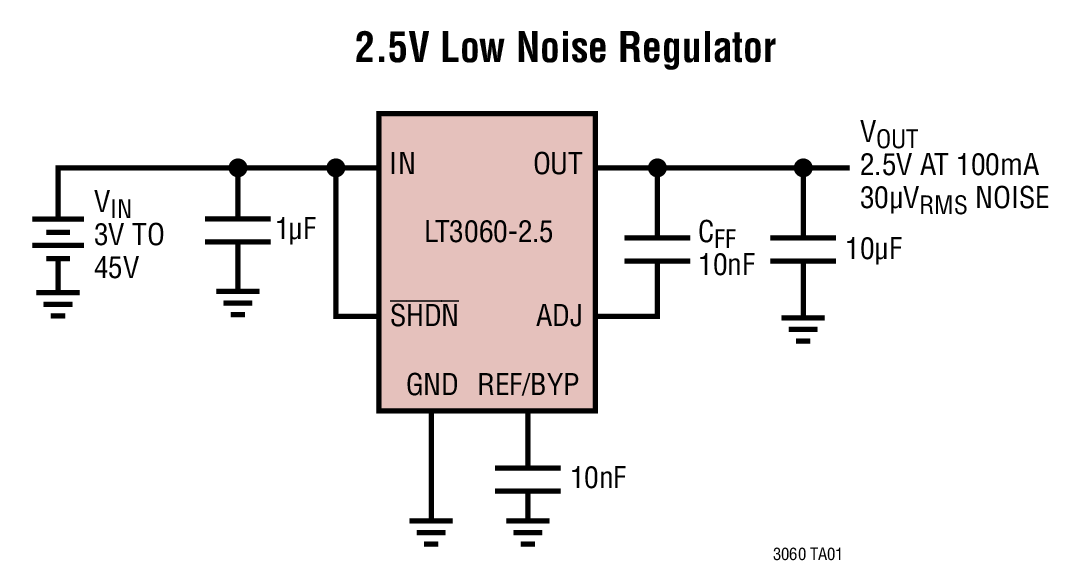

LT3060 Typical Application
LT3060 Typical Application
应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
封装信息

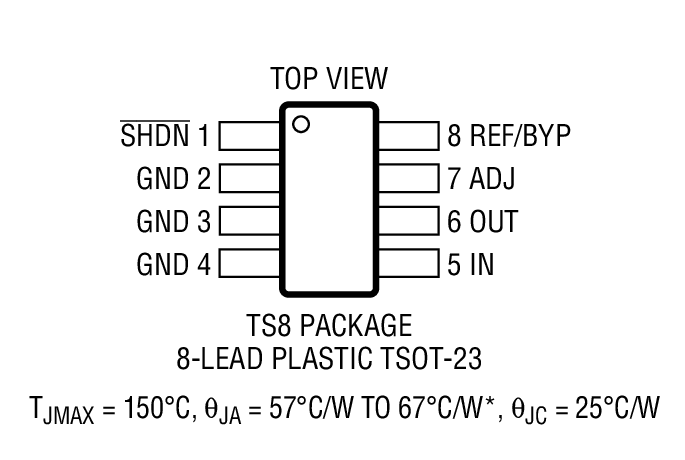

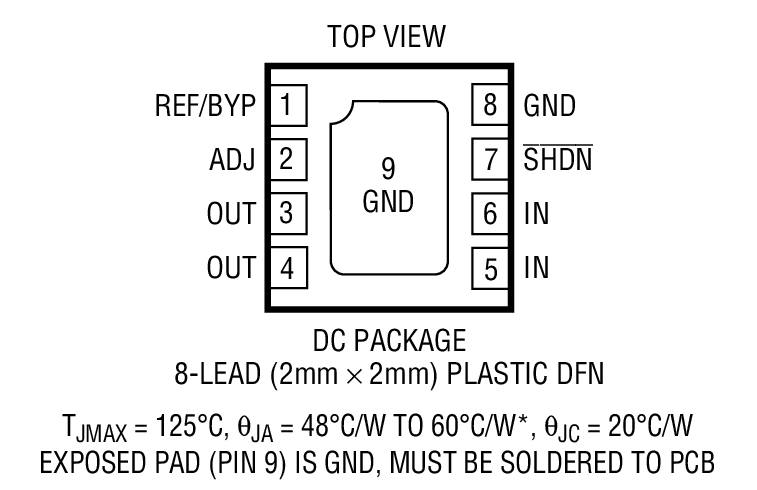

LT3060 Package Drawing
LT3060 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3060EDC-1.2#PBF2x2 DFN-8E$1.73
LT3060EDC-1.2#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-1.2#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-1.5#PBF2x2 DFN-8E$1.73
LT3060EDC-1.5#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-1.5#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-1.8#PBF2x2 DFN-8E$1.73
LT3060EDC-1.8#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-1.8#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-15#PBF2x2 DFN-8E$1.73
LT3060EDC-15#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-15#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-2.5#PBF2x2 DFN-8E$1.73
LT3060EDC-2.5#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-2.5#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-3.3#PBF2x2 DFN-8E$1.73
LT3060EDC-3.3#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-3.3#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC-5#PBF2x2 DFN-8E$1.73
LT3060EDC-5#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC-5#TRPBF2x2 DFN-8E$1.73$1.21
LT3060EDC#PBF2x2 DFN-8E$1.73
LT3060EDC#TRMPBF2x2 DFN-8E$1.73$1.26
LT3060EDC#TRPBF2x2 DFN-8E$1.73$1.21
LT3060ETS8-1.2#PBFSOT-23E$1.73
LT3060ETS8-1.2#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-1.2#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-1.5#PBFSOT-23E$1.73
LT3060ETS8-1.5#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-1.5#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-1.8#PBFSOT-23E$1.73
LT3060ETS8-1.8#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-1.8#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-15#PBFSOT-23E$1.73
LT3060ETS8-15#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-15#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-2.5#PBFSOT-23E$1.73
LT3060ETS8-2.5#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-2.5#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-3.3#PBFSOT-23E$1.73
LT3060ETS8-3.3#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-3.3#TRPBFSOT-23E$1.73$1.21
LT3060ETS8-5#PBFSOT-23E$1.73
LT3060ETS8-5#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8-5#TRPBFSOT-23E$1.73$1.21
LT3060ETS8#PBFSOT-23E$1.73
LT3060ETS8#TRMPBFSOT-23E$1.73$1.26
LT3060ETS8#TRPBFSOT-23E$1.73$1.21
LT3060HTS8-1.2#PBFSOT-23H$2.39
LT3060HTS8-1.2#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-1.2#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-1.5#PBFSOT-23H$2.39
LT3060HTS8-1.5#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-1.5#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-1.8#PBFSOT-23H$2.39
LT3060HTS8-1.8#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-1.8#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-15#PBFSOT-23H$2.39
LT3060HTS8-15#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-15#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-2.5#PBFSOT-23H$2.39
LT3060HTS8-2.5#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-2.5#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-3.3#PBFSOT-23H$2.39
LT3060HTS8-3.3#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-3.3#TRPBFSOT-23H$2.39$1.67
LT3060HTS8-5#PBFSOT-23H$2.39
LT3060HTS8-5#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8-5#TRPBFSOT-23H$2.39$1.67
LT3060HTS8#PBFSOT-23H$2.39
LT3060HTS8#TRMPBFSOT-23H$2.39$1.72
LT3060HTS8#TRPBFSOT-23H$2.39$1.67
LT3060IDC-1.2#PBF2x2 DFN-8I$1.90
LT3060IDC-1.2#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-1.2#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-1.5#PBF2x2 DFN-8I$1.90
LT3060IDC-1.5#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-1.5#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-1.8#PBF2x2 DFN-8I$1.90
LT3060IDC-1.8#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-1.8#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-15#PBF2x2 DFN-8I$1.90
LT3060IDC-15#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-15#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-2.5#PBF2x2 DFN-8I$1.90
LT3060IDC-2.5#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-2.5#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-3.3#PBF2x2 DFN-8I$1.90
LT3060IDC-3.3#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-3.3#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC-5#PBF2x2 DFN-8I$1.90
LT3060IDC-5#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC-5#TRPBF2x2 DFN-8I$1.90$1.33
LT3060IDC#PBF2x2 DFN-8I$1.90
LT3060IDC#TRMPBF2x2 DFN-8I$1.90$1.38
LT3060IDC#TRPBF2x2 DFN-8I$1.90$1.33
LT3060ITS8-1.2#PBFSOT-23I$1.90
LT3060ITS8-1.2#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-1.2#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-1.5#PBFSOT-23I$1.90
LT3060ITS8-1.5#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-1.5#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-1.8#PBFSOT-23I$1.90
LT3060ITS8-1.8#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-1.8#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-15#PBF2x2 DFN-8I$1.90
LT3060ITS8-15#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-15#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-2.5#PBFSOT-23I$1.90
LT3060ITS8-2.5#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-2.5#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-3.3#PBFSOT-23I$1.90
LT3060ITS8-3.3#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-3.3#TRPBFSOT-23I$1.90$1.33
LT3060ITS8-5#PBFSOT-23I$1.90
LT3060ITS8-5#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8-5#TRPBFSOT-23I$1.90$1.33
LT3060ITS8#PBFSOT-23I$1.90
LT3060ITS8#TRMPBFSOT-23I$1.90$1.38
LT3060ITS8#TRPBFSOT-23I$1.90$1.33
LT3060MPTS8-1.2#PBFSOT-23MP$6.20
LT3060MPTS8-1.2#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-1.2#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-1.5#PBFSOT-23MP$6.20
LT3060MPTS8-1.5#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-1.5#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-1.8#PBFSOT-23MP$6.20
LT3060MPTS8-1.8#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-1.8#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-15#PBFSOT-23MP$6.20
LT3060MPTS8-15#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-15#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-2.5#PBFSOT-23MP$6.20
LT3060MPTS8-2.5#TRMSOT-23MP$6.20$4.39
LT3060MPTS8-2.5#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-2.5#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-3.3SOT-23MP$6.20
LT3060MPTS8-3.3#PBFSOT-23MP$6.20
LT3060MPTS8-3.3#TRSOT-23MP$6.20$4.34
LT3060MPTS8-3.3#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-3.3#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8-5#PBFSOT-23MP$6.20
LT3060MPTS8-5#TRSOT-23MP$6.20$4.34
LT3060MPTS8-5#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8-5#TRPBFSOT-23MP$6.20$4.34
LT3060MPTS8#PBFSOT-23MP$6.20
LT3060MPTS8#TRMPBFSOT-23MP$6.20$4.39
LT3060MPTS8#TRPBFSOT-23MP$6.20$4.34
演示电路板
器件型号描述价格
DC1209ALT3060EDC Demo Board | Low Noise, Low Dropout, Micropower Linear Regulator, 2.1V ≤ VIN ≤ 45V, Vout = 1.2V/1.5V/1.8V/2.0V/2.5V/3.3V/5V @ 100mA$75.00
