LT3024 - 双通道 100mA/500mA 低压差、低噪声、微功率稳压器

LT®3024 是一款双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器,可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计,每输出 30μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 0.1μA 以下。停机控制对于每个输出是独立的,从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作。这款器件能从输出 2 提供 100mA 的输出电流和一个 300mV 的压差电压。输出 1 能提供 500mA 的输出电流和一个 300mV 的压差电压。在压差状态中,静态电流是良好受控的。 LT3024 稳压器可在采用低至 1μF (对于 100mA 输出) 和 3.3μF (对于 500mA 输出) 输出电容器时实现稳定。可以使用小的陶瓷电容器,而无需其他稳压器所要求的串联电阻。 内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可用作一款具一个 1.22V 基准电压的可调型器件。LT3024 稳压器采用耐热增强型 16 引脚 TSSOP 和 12 引脚、扁平 (4mm x 3mm x 0.75mm) DFN 封装。

特点
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:每个输出为 30μA
  • 宽输入电压范围:1.8V 至 20V
  • 输出电流:100mA/500mA
  • 非常低的停机电流:< 0.1μA
  • 低压差电压:300mV (在 100mA/500mA)
  • 可调输出范围:1.22V 至 20V
  • 采用 1μF/3.3μF 输出电容器可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
  • 反向电池保护
  • 无反向电流
  • 无需保护二极管
  • 具过流和过热保护功能
  • 耐热增强型 16 引脚 TSSOP 和 12 引脚 (4mm x 3mm) DFN 封装
典型应用

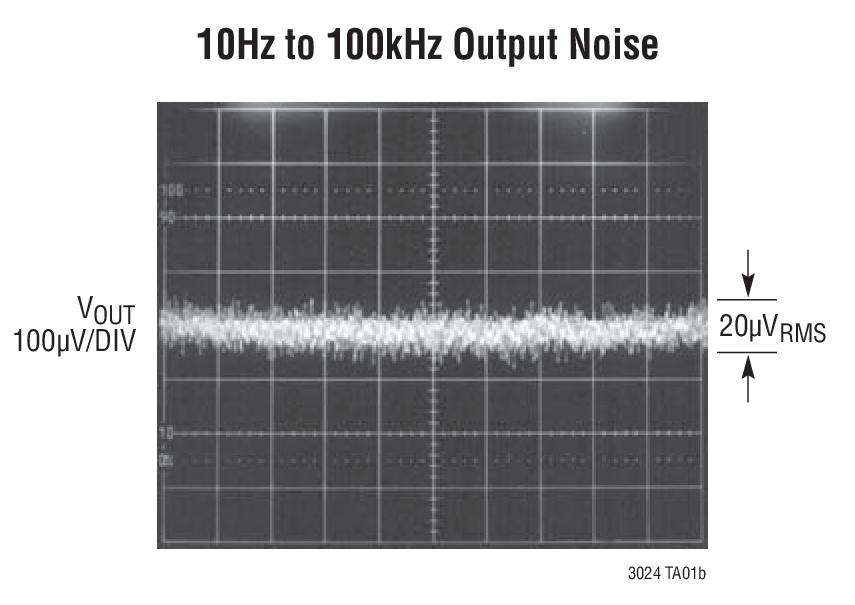

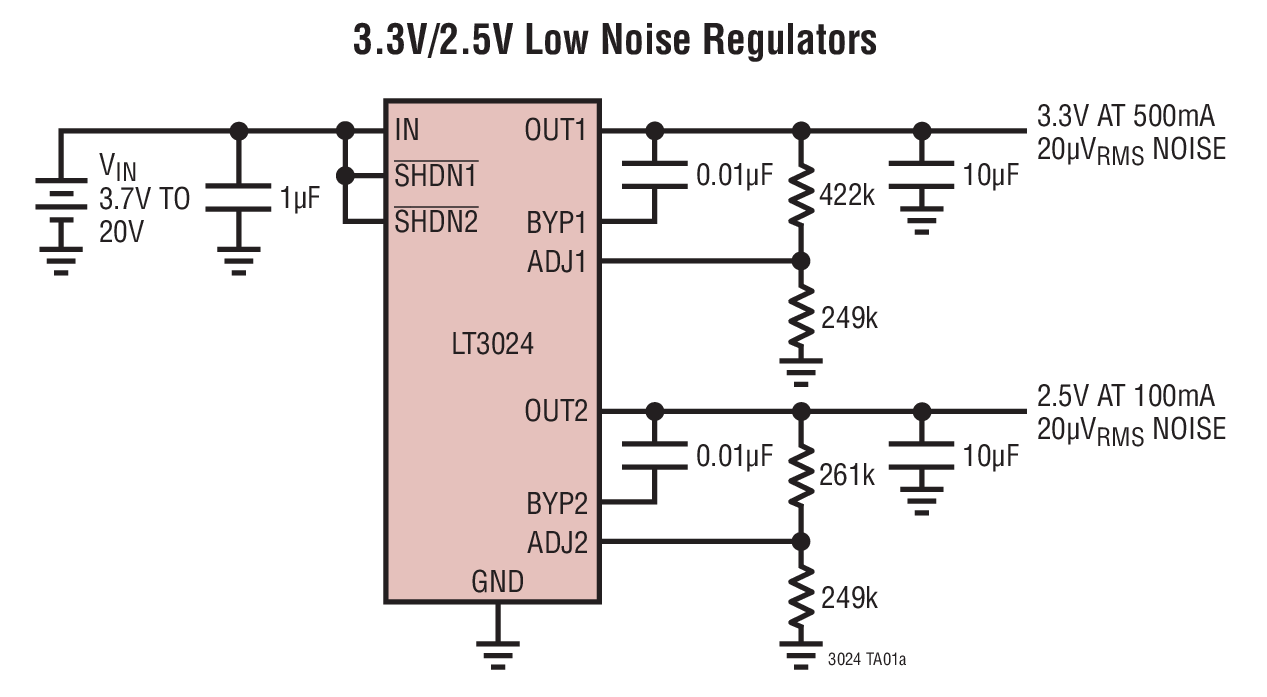

LT3024 Typical Application
LT3024 Typical Application
应用
  • 蜂窝电话
  • 寻呼机
  • 电池供电型系统
  • 频率合成器
  • 无线调制解调器
封装信息

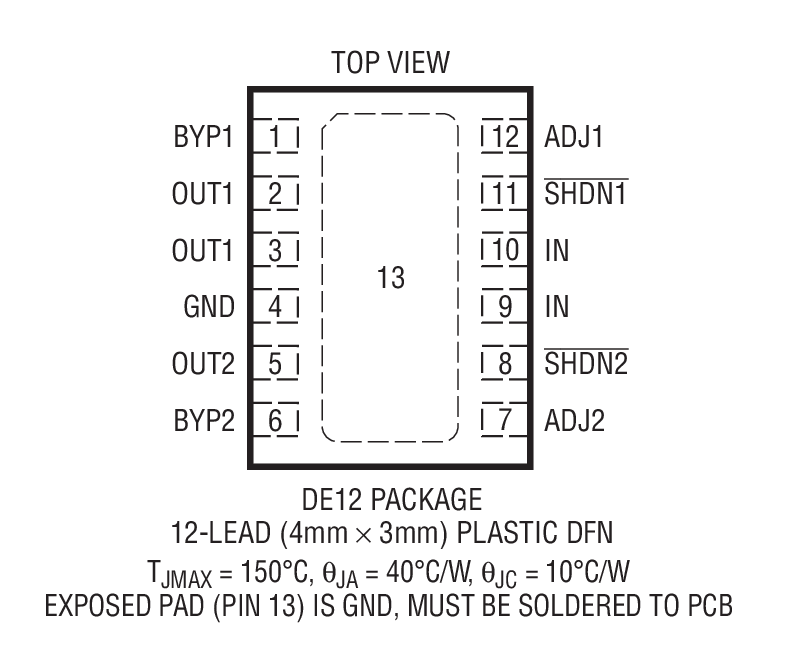

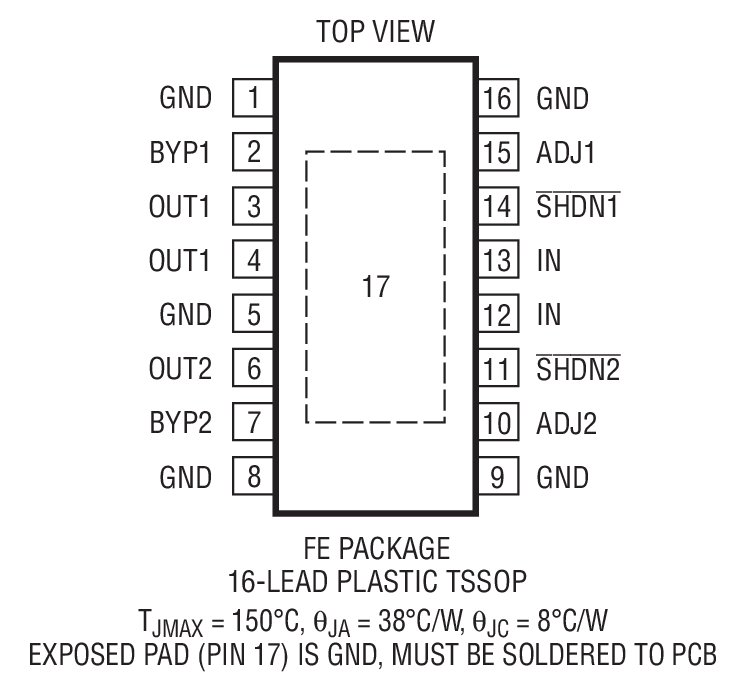

LT3024 Package Drawing
LT3024 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3024EDE#PBF4x3 DFN-12E$3.50$2.45
LT3024EDE#TRPBF4x3 DFN-12E$2.55
LT3024EFE#PBFTSSOP-16E$3.50$2.45
LT3024EFE#TRPBFTSSOP-16E$2.55
LT3024IDE#PBF4x3 DFN-12I$3.86$2.70
LT3024IDE#TRPBF4x3 DFN-12I$2.76
LT3024IFE#PBFTSSOP-16I$3.86$2.70
LT3024IFE#TRPBFTSSOP-16I$2.76
演示电路板
器件型号描述价格
DC717ALT3024EDE Demo Board | Dual, Micropower Low Noise LDO Linear Regulator, 2.3V ≤ VIN ≤ 20V, Vout1 = 2.5V/3.3V/5V/Adj @ 500mA, Vout2 = 2.5V/3.3V/5V/Adj @ 100mA$75.00
