LT3029 - 双通道 500mA / 500mA 低压差、低噪声、微功率线性稳压器

LT®3029 是一款双通道、微功率、低噪声、低压差线性稳压器。该器件的输入电压范围为 1.8V 至 20V,可在采用一个公共输入电源或每通道使用一个独立输入电源的情况下运作。每个输出可提供高达 500mA 的输出电流和一个 300mV 的典型压差电压。在压差状态中,静态电流是良好受控的。利用一个外部 10nF 旁路电容器,可把输出噪声降低至仅 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计,每通道 55μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 1μA 以下。停机控制对于每个通道是独立的,从而在电源管理中提供了灵活性。 LT3029 利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应,所需的最小电容仅为 3.3μF。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。 内部电路提供了反向电池保护、反向电流保护、具折返的电流限制和热停机功能。该器件可用作一款具一个 1.215V 基准电压的可调输出电压器件。LT3029 采用耐热性能增强型 16 引脚 MSOP 封装和 16 引脚、扁平 (4mm x 3mm x 0.75mm) DFN 封装。

特点
  • 输出电流:每通道 500mA
  • 低压差电压:300mV
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:每通道 55μA
  • 宽输入电压范围:1.8V 至 20V (公共或独立输入电源)
  • 可调输出:1.215V 基准电压
  • 在停机模式中具有非常低的静态电流:每通道 <1μA
  • 采用 3.3μF (最小值) 输出电容器可实现稳定
  • 采用陶瓷电容器、钽电容器或铝电解电容器可实现稳定
  • 反向电池保护和反向输出至输入保护
  • 具折返的电流限制和热停机功能
  • 跟踪 / 排序能力:与 LTC292X 电源跟踪 IC 相兼容
  • 耐热性能增强型 16 引脚 MSOP 封装和 16 引脚 (4mm x 3mm) DFN 封装
典型应用

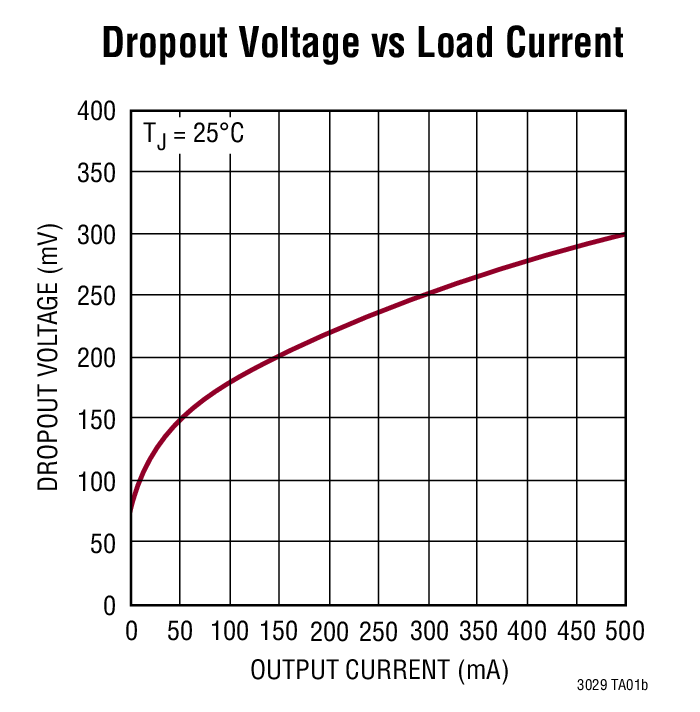

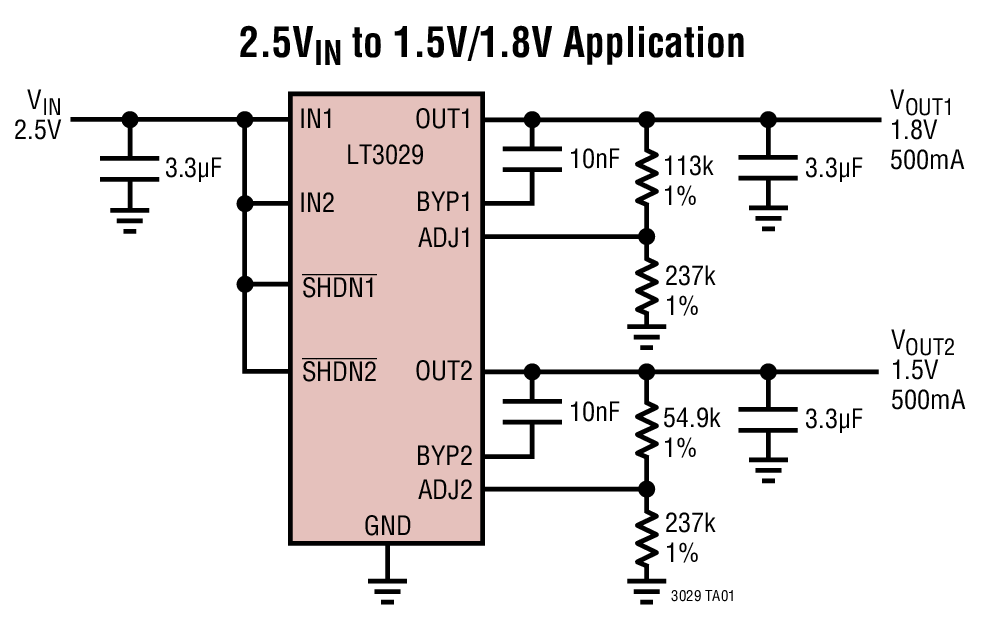

LT3029 Typical Application
LT3029 Typical Application
应用
  • 通用型线性稳压器
  • 电池供电型系统
  • 微处理器内核 / 逻辑电源
  • 用于开关电源的后置稳压器
  • 跟踪 / 排序电源
封装信息

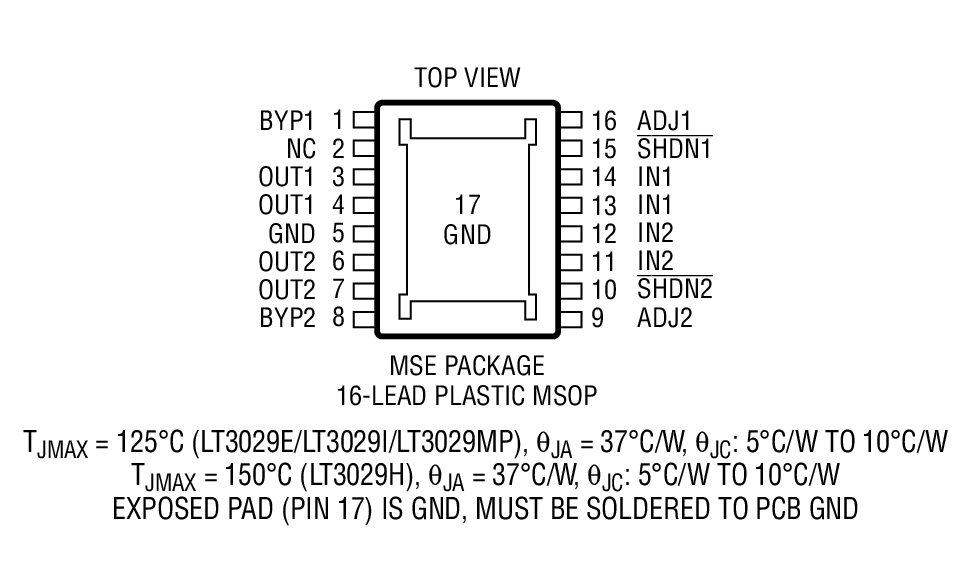

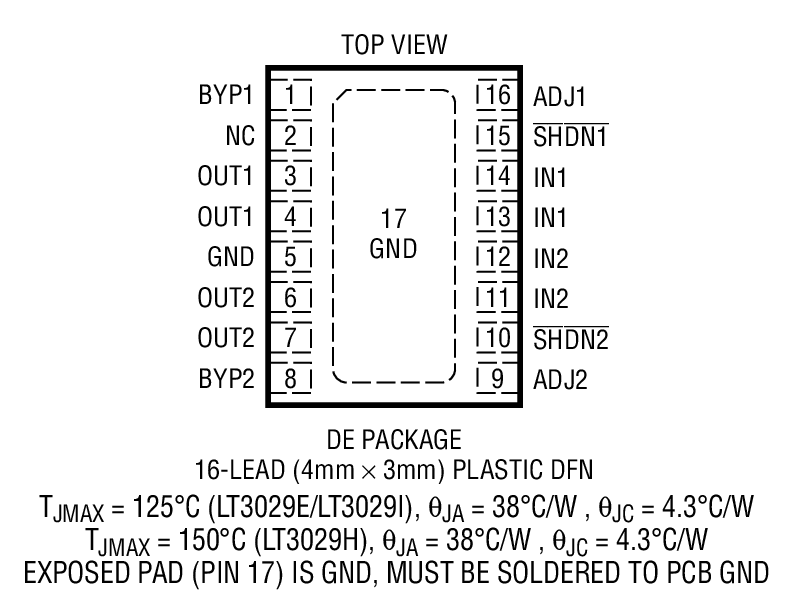

LT3029 Package Drawing
LT3029 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3029EDE#PBF4x3 DFN-16E$4.10$2.87
LT3029EDE#TRPBF4x3 DFN-16E$2.93
LT3029EMSE#PBFMS-16EE$4.10$2.87
LT3029EMSE#TRPBFMS-16EE$2.93
LT3029HDE#PBF4x3 DFN-16H$4.96$3.47
LT3029HDE#TRPBF4x3 DFN-16H$3.53
LT3029HMSE#PBFMS-16EH$4.96$3.47
LT3029HMSE#TRPBFMS-16EH$3.53
LT3029IDE#PBF4x3 DFN-16I$4.47$3.13
LT3029IDE#TRPBF4x3 DFN-16I$3.19
LT3029IMSE#PBFMS-16EI$4.47$3.13
LT3029IMSE#TRPBFMS-16EI$3.19
LT3029MPMSEMS-16EMP$11.06$7.74
LT3029MPMSE#PBFMS-16EMP$11.06$7.74
LT3029MPMSE#TRMS-16EMP$7.80
LT3029MPMSE#TRPBFMS-16EMP$7.80
演示电路板
器件型号描述价格
DC1408ALT3029EDE Demo Board | Dual Input, Dual Low Dropout, Low Noise, Micropower Linear Regulator, 2.3V ≤ VIN ≤ 20V, Vout1/Vout2 = 1.5V/1.8V/2.5V/3.3V/5V/Adj @ 500mA$100.00
