LT3062 - 45V Vin、微功率、低噪声、200mA LDO

LT®3062 是一款微功率、低压差 (LDO) 线性稳压器,其工作在一个 1.6V 至 45V 的电源范围,并可提供一系列的固定输出和可调版本。该器件可提供 200mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。LT3062 的静态电流仅为 45μA,并利用一个最小 3.3μF 的输出电容器实现了快速瞬态响应。在停机模式中,静态电流小于 1μA,而且基准软起动电容器复位。

LT3062 利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3062 不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括反向电池保护、反射输出保护、反向电流保护、具折返的电流限制和热停机。

LT3062 可提供 3.3V 和 5V 的固定输出电压,可以用作一款具有一个从 600mV 基准至高达 40V 输出电压范围的可调型器件。LT3062 采用耐热性能增强型 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装。

特点
  • 输入电压范围:1.6V 至 45V
  • 输出电流:200mA
  • 静态电流:45μA
  • 压差电压:300mV
  • 低噪声:30μVRMS (10Hz 至 100kHz)
  • 可调输出 (VREF = 600mV)
  • 固定输出电压:3.3V、5V
  • 输出容差:±2% (在整个负载、电压和温度范围内)
  • 单个电容器用于实现软起动基准并降低输出噪声
  • 停机电流:< 1μA
  • 反向电池保护
  • 电流限制折返和热限制保护
  • 8 引脚 2mm x 3mm DFN 封装和 MSOP 封装
典型应用

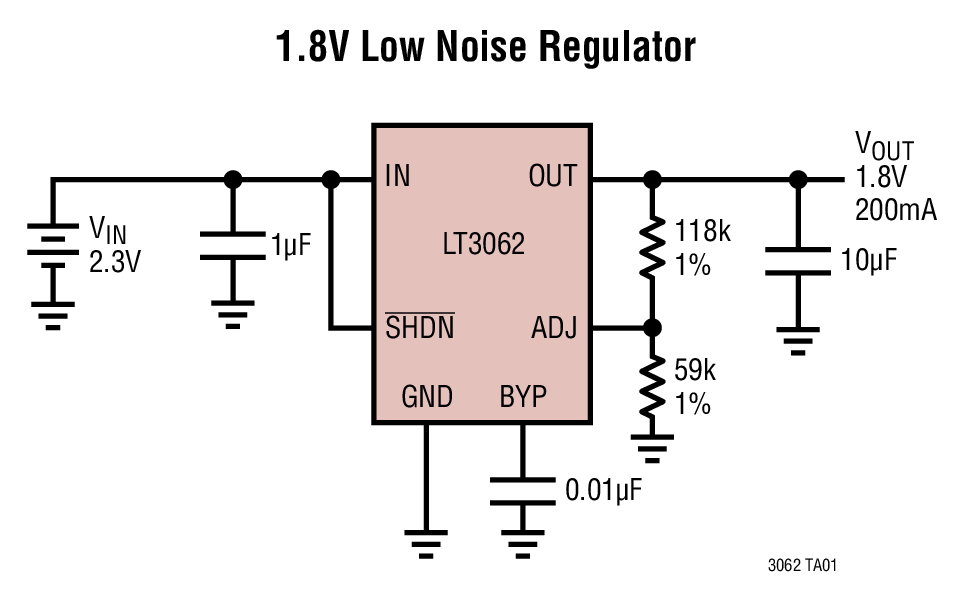

LT3062 Typical Application
LT3062 Typical Application
应用
  • 电池供电型系统
  • 汽车电源
  • 工业电源
  • 航空电子设备电源
  • 便携式仪器
封装信息

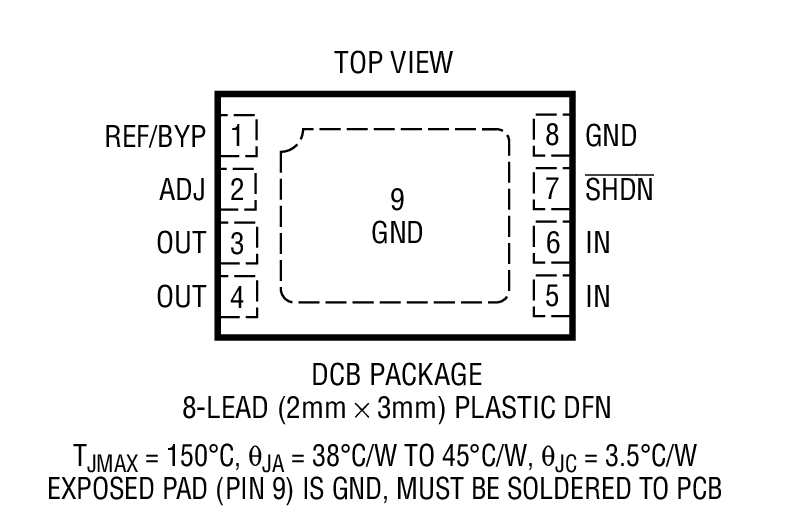

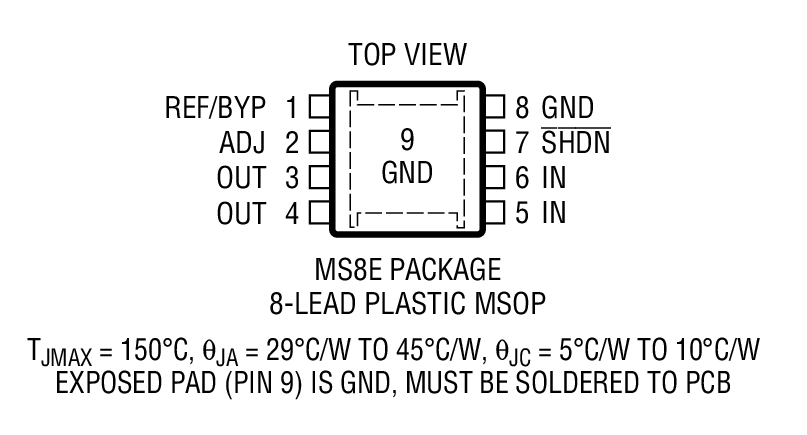

LT3062 Package Drawing
LT3062 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3062EDCB#PBF2x3 DFN-8E$2.29
LT3062EDCB#TRMPBF2x3 DFN-8E$2.29$1.65
LT3062EDCB#TRPBF2x3 DFN-8E$2.29$1.60
LT3062EMS8E#PBFMS-8E$2.29$1.60
LT3062EMS8E#TRPBFMS-8E$1.66
LT3062HDCB#PBF2x3 DFN-8H$3.00
LT3062HDCB#TRMPBF2x3 DFN-8H$3.00$2.15
LT3062HDCB#TRPBF2x3 DFN-8H$3.00$2.10
LT3062HMS8E#PBFMS-8H$3.00$2.10
LT3062HMS8E#TRPBFMS-8H$2.16
LT3062IDCB#PBF2x3 DFN-8I$2.50
LT3062IDCB#TRMPBF2x3 DFN-8I$2.50$1.80
LT3062IDCB#TRPBF2x3 DFN-8I$2.50$1.75
LT3062IMS8E#PBFMS-8I$2.50$1.75
LT3062IMS8E#TRPBFMS-8I$1.81
LT3062MPDCB#PBF2x3 DFN-8MP$4.50
LT3062MPDCB#TR2x3 DFN-8MP$4.50$3.15
LT3062MPDCB#TRMPBF2x3 DFN-8MP$4.50$3.20
LT3062MPDCB#TRPBF2x3 DFN-8MP$4.50$3.15
LT3062MPMS8E#PBFMS-8MP$4.50$3.15
LT3062MPMS8E#TRPBFMS-8MP$3.21
演示电路板
器件型号描述价格
DC2177A-BLT3062 Demo Board | Micropower, Low Noise LDO, 2.1V ≤ VIN ≤ 45V, Vout = 1.2V to 5V @ 200mA$100.00
