LT3512 - 单片式、高电压、隔离型反激式转换器

LT®3512 是一款高电压、单片式开关稳压器,专为隔离型反激式拓扑结构而特别设计。无需借助第三个绕组或光隔离器来实现稳压,因为该器件可以直接从主端反激波形来检测输出电压。LT3512 将一个 420mA、150V 电源开关、高压电路和控制电路集成到一个去掉了 4 个引脚的高电压 16 引脚 MSOP 封装之中。

LT3512 可在 4.5V 至 100V 的输入电压范围内工作,并输送高达 4.5W 的隔离输出功率。输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用现成有售的变压器。高集成度以及边界模式操作的运用为传统上难以解决的隔离式供电问题提供了一款简洁和严密调节的应用解决方案。

特点
  • 4.5V 至 100V 输入电压范围
  • 内部 420mA、150V 电源开关
  • 边界模式运作
  • 无需借助变压器第三绕组或光隔离器来实现稳压
  • 改善的主端绕组反馈负载调节
  • 利用两个外部电阻器来设定 VOUT
  • 用于内部偏压电源和电源开关驱动器的 BIAS 引脚
  • 无需采用外部启动电阻器
  • 16 引脚 MSOP 封装
典型应用

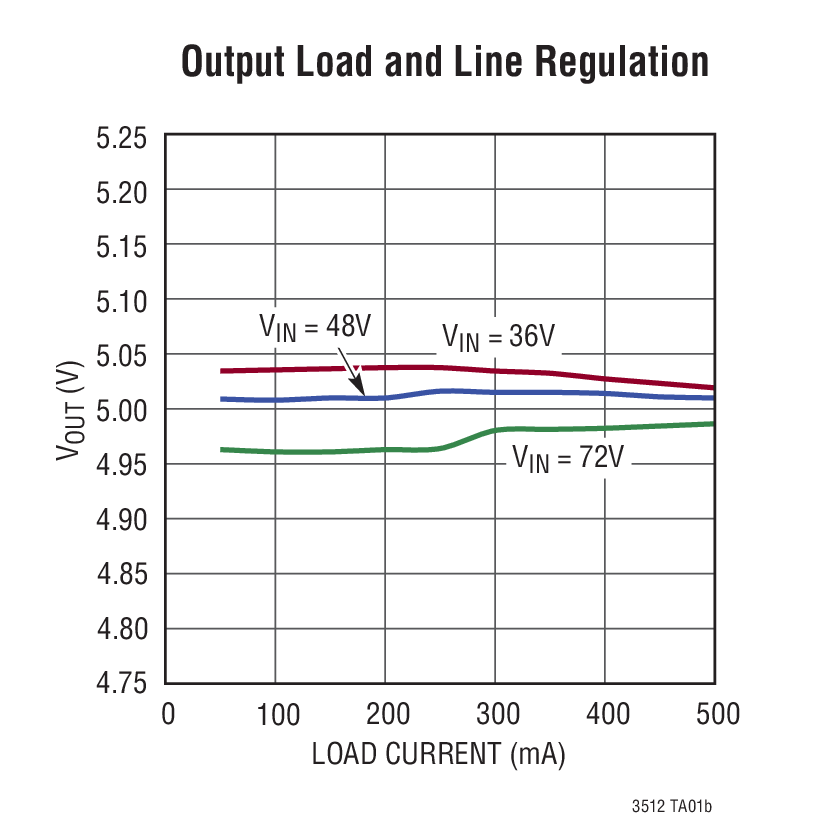

LT3512 Typical Application
LT3512 Typical Application
应用
  • 隔离型电信电源
  • 隔离型辅助 / 内务处理电源
  • 隔离型工业、汽车和医疗电源
封装信息

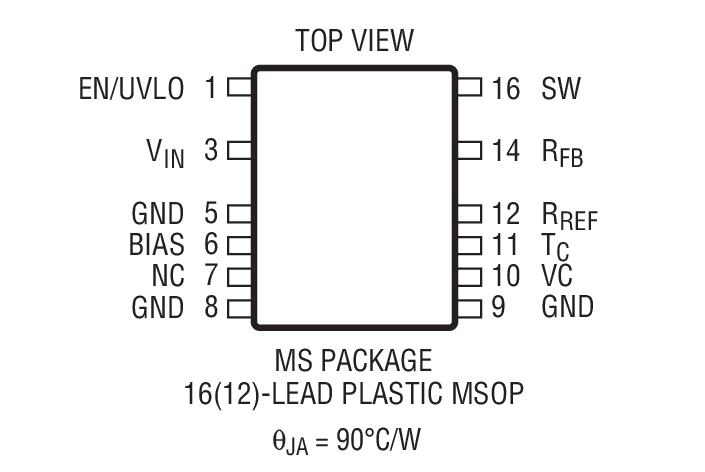

LT3512 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT3512EMS#PBFMS-16E$4.50$3.15
LT3512EMS#TRPBFMS-16E$3.21
LT3512HMS#PBFMS-16H$5.54$3.88
LT3512HMS#TRPBFMS-16H$3.94
LT3512IMS#PBFMS-16I$4.96$3.47
LT3512IMS#TRPBFMS-16I$3.53
LT3512MPMS#PBFMS-16MP$13.36$9.35
LT3512MPMS#TRPBFMS-16MP$9.41
演示电路板
器件型号描述价格
DC1803ALT3512EMS Demo Board | 36V to 75VIN, VOUT = 5V @ 500mA$150.00
