LT3574 - 无需使用光耦合器的隔离型反激式转换器
LT®3574 是一款单片式开关稳压器，专为隔离型反激式拓扑结构而设计。无需借助第三个绕组或光隔离器来实现稳压。该器件可以直接从主端反激波形来检测隔离输出电压。一个0.65A、60V NPN 电源开关与所有必需的控制逻辑电路一起集成到一个 16 引脚 MSOP 封装之中。
LT3574 采用 3V 至 40V 的输入电源电压工作，并能够在未采用外部功率器件的情况下输送高达 3W 的输出功率。LT3574 运用边界模式操作，旨在提供一款具改善负载调节性能的小型磁性解决方案。
输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用市售变压器。
特点- 3V 至 40V 输入电压范围
- 0.65A、60V 集成 NPN 电源开关
- 边界模式运作
- 无需借助变压器第三绕组或光隔离器来实现稳压
- 改善的主端绕组反馈负载调节
- VOUT 利用两个外部电阻器来设定
- 用于内部偏压电源和电源 NPN 驱动器的 BIAS 引脚
- 可编程软起动功能
- 可编程电源开关电流限值

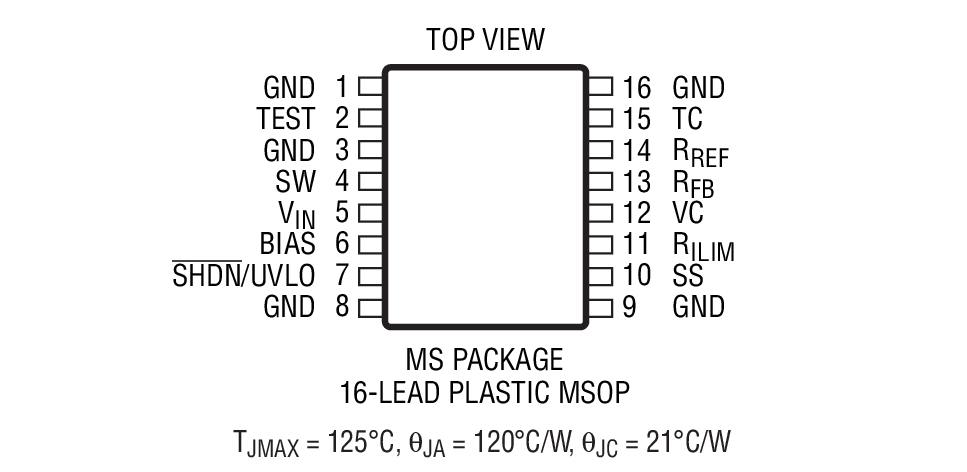

- 16 引脚MSOP封装

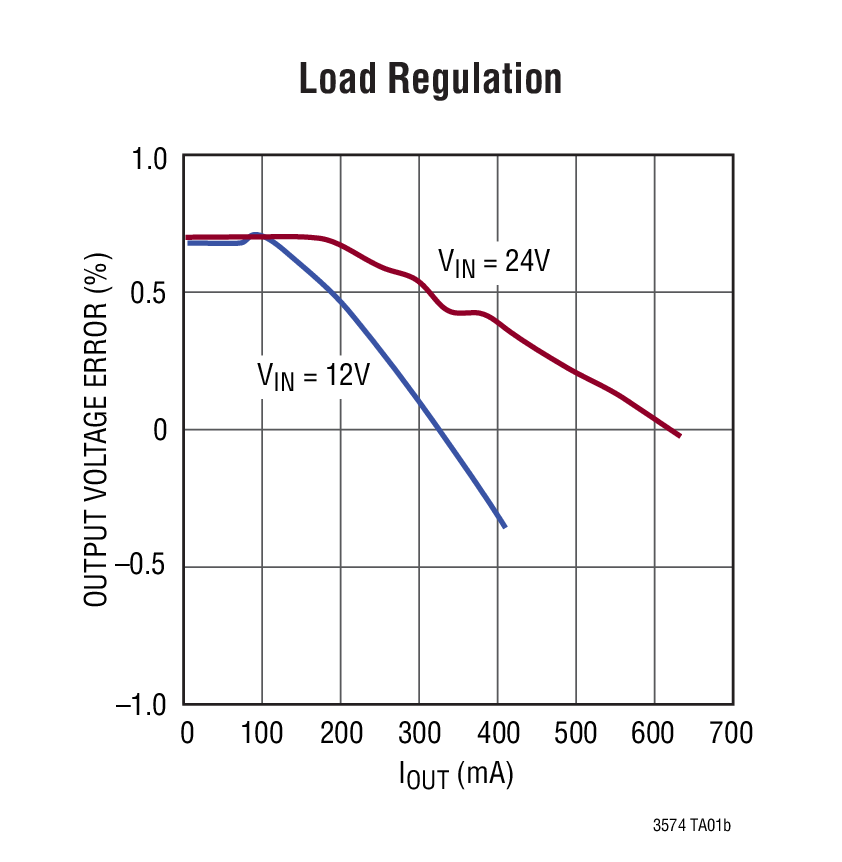

典型应用
 | 应用封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LT3574EMS#PBF | MS-16 | E | $3.94 | $2.76 |
| LT3574EMS#TRPBF | MS-16 | E | | $2.82 |
| LT3574IMS#PBF | MS-16 | I | $4.46 | $3.12 |
| LT3574IMS#TRPBF | MS-16 | I | | $3.18 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1636A | LT3574EMS Isolated Demo Board | 10V to 30VIN; VOUT = 5V @ 0.35A to 0.5A | $100.00 |
