LT6005 - 1.6V、1μA 精准轨至轨输入和输出运放

LT®6003 / LT6004 / LT6005 是单通道 / 双通道 / 四通道运放,专为实现便携式应用的电池使用寿命和性能的最大化而设计。这些放大器能够在低至1.6V 的电源电压条件下运作,其技术规格针对 1.8V、5V 和 ±8V 电源而拟订,并在整个温度范围内得到保证,同时仅吸收 1μA 的最大静态电流。

该器件将超低电源电流和低工作电压与卓越的放大器规格完美地组合在一起;典型漂移仅为 2μV/ºC 的 500μV 最大输入失调电压、90pA 的最大输入偏置电流、数值达 100,000 的开环增益以及 500pF 的容性负载驱动能力,使得 LT6003 / LT6004 / LT6005 放大器成为在电池供电型应用中要求出色性能时的理想选择。

单通道器件 LT6003 采用 5 引脚 TSOT-23 和纤巧型 2mm x 2mm DFN 封装。双通道器件 LT6004 可提供 8 引脚 MSOP 和 3mm x 3mm DFN 封装。四通道器件 LT6005 则可使用 16 引脚 TSSOP 和 5mm x 3mm DFN 封装。这些放大器具有商业、工业和汽车温度范围规格。

特点
  • 宽电源范围:1.6V 至 16V
  • 低电源电流:每个放大器的最大电源电流为 1μA
  • 低输入偏置电流:90pA (最大值)
  • 低输入失调电压:500μV (最大值)
  • 低输入失调电压漂移:2μV/ºC
  • CMRR:100dB
  • PSRR:95dB
  • AOVL 驱动 20kΩ 负载:100,000 (最小值)
  • 容性负载处理能力:500pF
  • 规格针对 -40ºC至 125ºC 的温度范围而拟订
  • 采用纤巧型 2mm x 2mm DFN 和扁平 (高度仅 1mm) ThinSOTTM 封装
典型应用

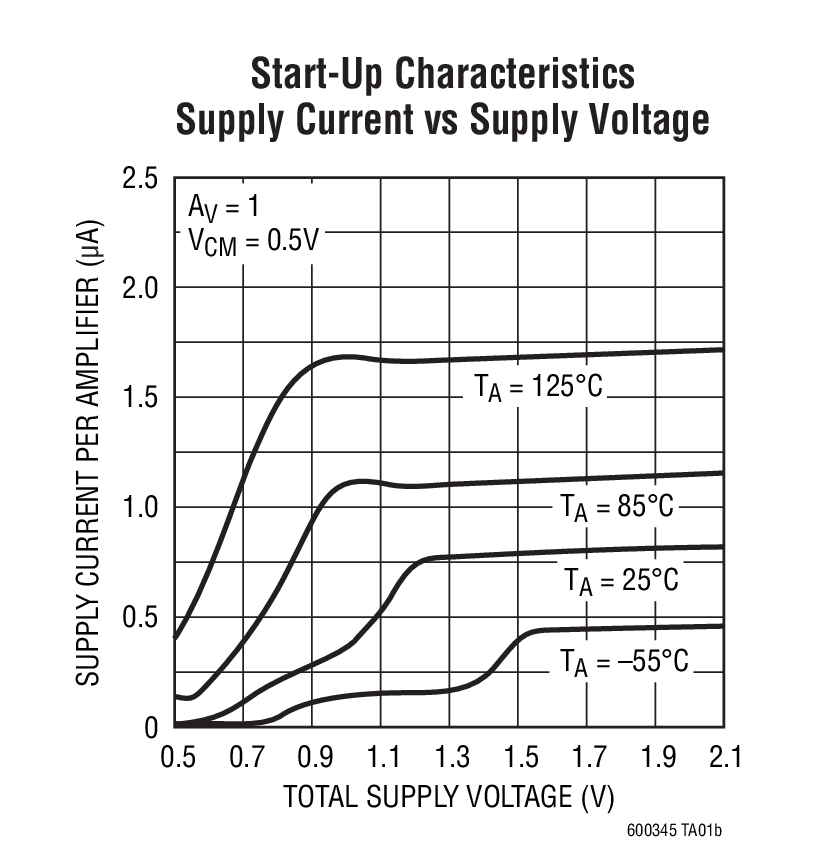

LT6005 Typical Application
LT6005 Typical Application
应用
  • 便携式气体监测仪
  • 电池或太阳能供电型系统
  • 低电压信号处理
  • 微功率有源滤波器
封装信息

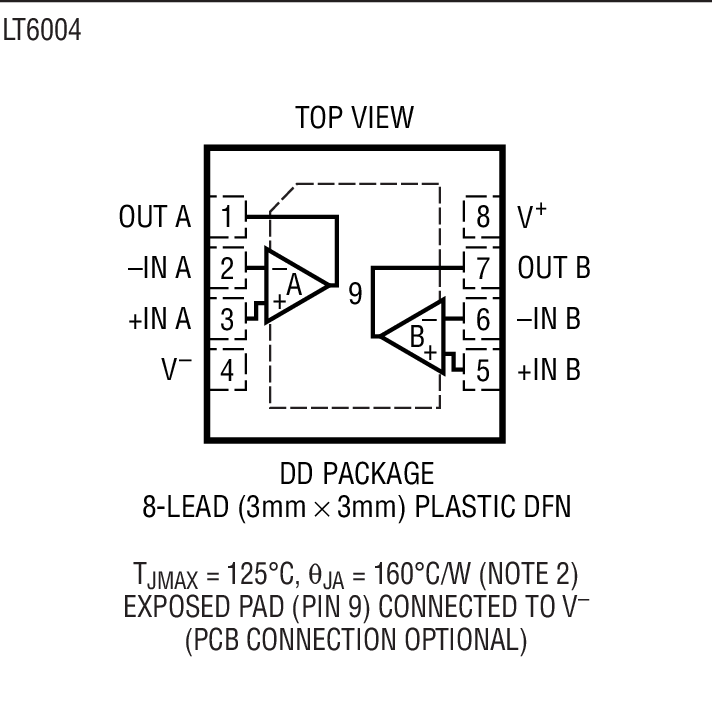

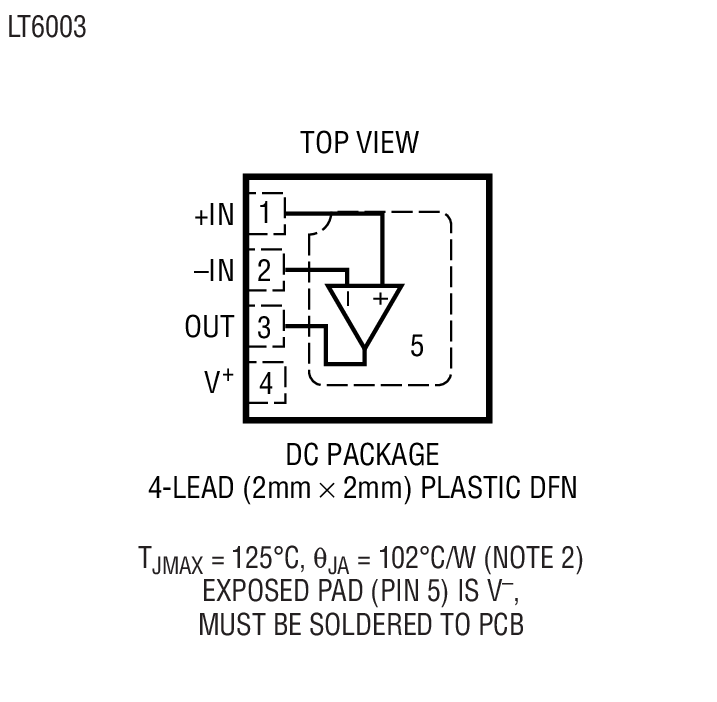

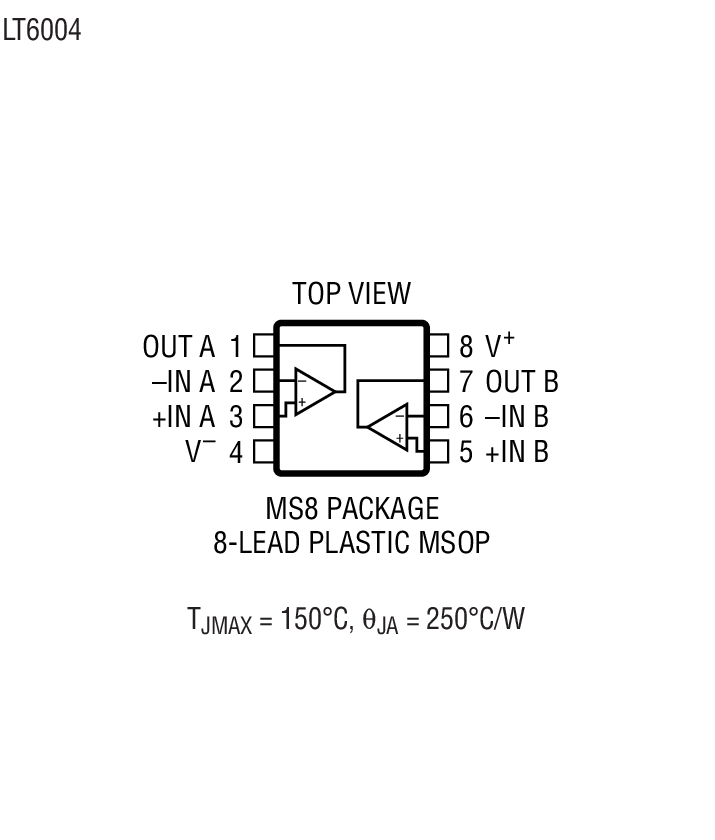

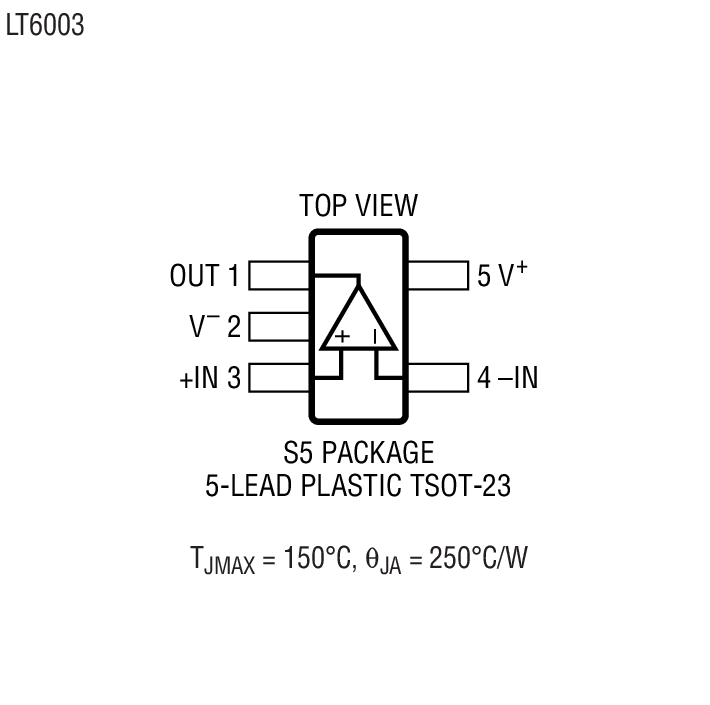

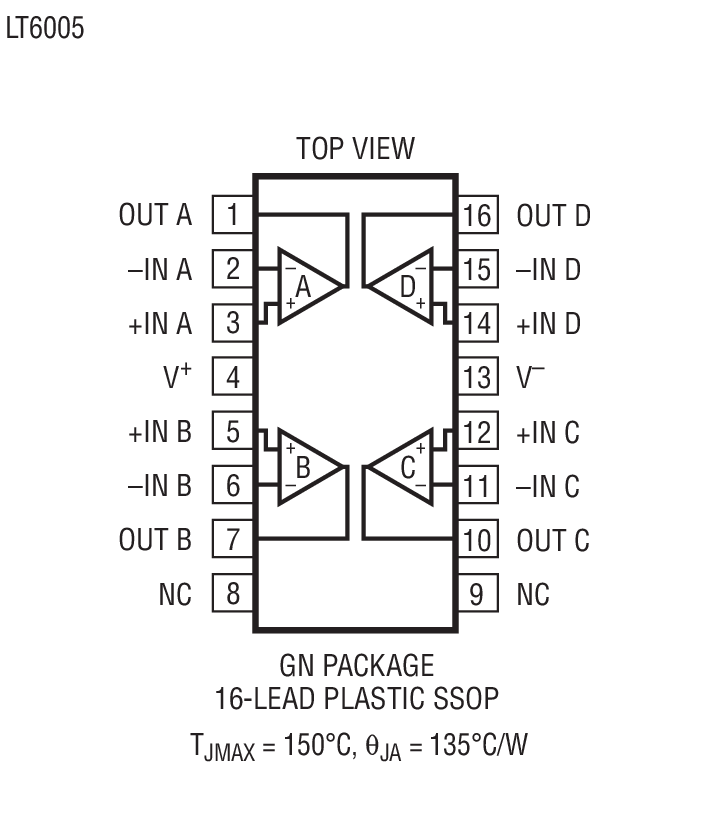

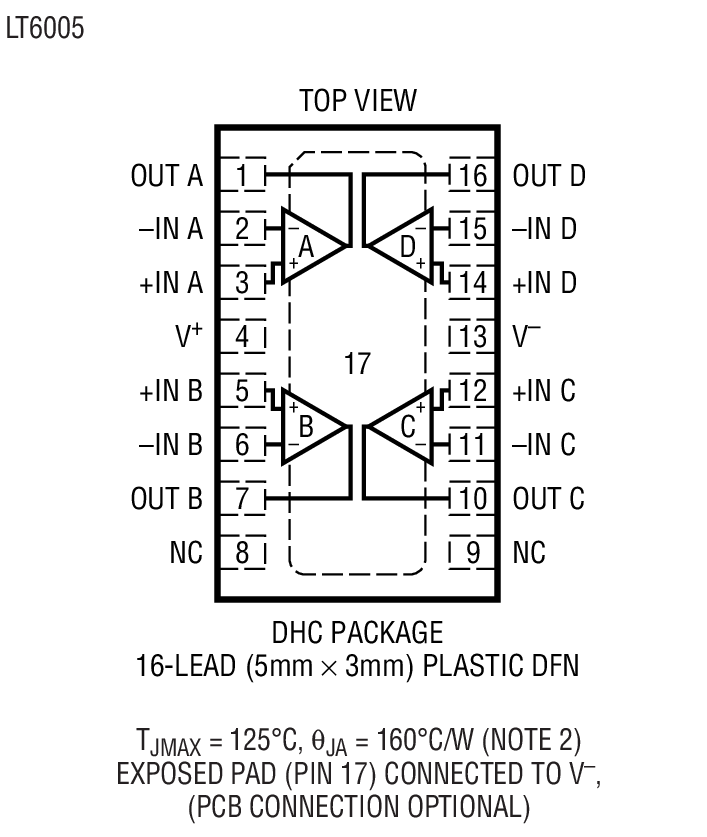

LT6005 Package Drawing
LT6005 Package Drawing
LT6005 Package Drawing
LT6005 Package Drawing
LT6005 Package Drawing
LT6005 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LT6005CDHC#PBF5x3 DFN-16C$2.49$1.75
LT6005CDHC#TRPBF5x3 DFN-16C$1.75
LT6005CGN#PBFSSOP-16C$2.49$1.75
LT6005CGN#TRPBFSSOP-16C$1.75
LT6005HDHC#PBF5x3 DFN-16H$2.99$2.10
LT6005HDHC#TRPBF5x3 DFN-16H$2.10
LT6005HGN#PBFSSOP-16H$2.99$2.10
LT6005HGN#TRPBFSSOP-16H$2.10
LT6005IDHC#PBF5x3 DFN-16I$2.74$1.92
LT6005IDHC#TRPBF5x3 DFN-16I$1.92
LT6005IGN#PBFSSOP-16I$2.74$1.92
LT6005IGN#TRPBFSSOP-16I$1.92
