LT8610AC - 具 2.5μA 静态电流的 42V、3.5A 同步降压型稳压器
LT®8610AC / LT8610AC-1 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，其仅消耗 2.5μA 的静态电流。与 LT8610AB 相比，LT8610AC / LT8610AC-1 具有较低的反馈电压 (800mV) 和较低的最小 VIN (3V)。相比于 LT8610， LT8610AC / LT8610AC-1 具有与 LT8610AB 相同的附加特性： 较高的最大输出电流 (3.5A)、较快的最小导通时间 (30ns) 和较高的轻负载效率。
LT8610AC / LT8610AC-1 具有一个 SYNC 引脚以实现与外部时钟同步。TR / SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±8% 以内及出现故障情况时，PG 标记将发出指示信号。LT8610AC-1 具有专门针对高开关频率而优化的内部补偿，从而与 LT8610AC 相比瞬态响应性能有所改善。另外，LT8610AC-1 还拥有一种将在退出压差或欠压状态时对器件实施软起动的特性，因而可抑制输出电压过冲。
特点

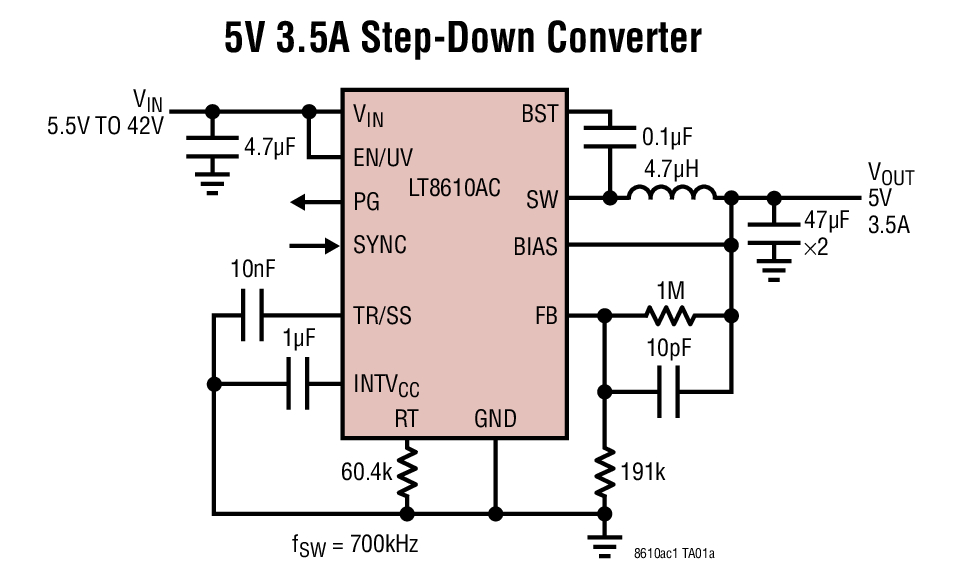

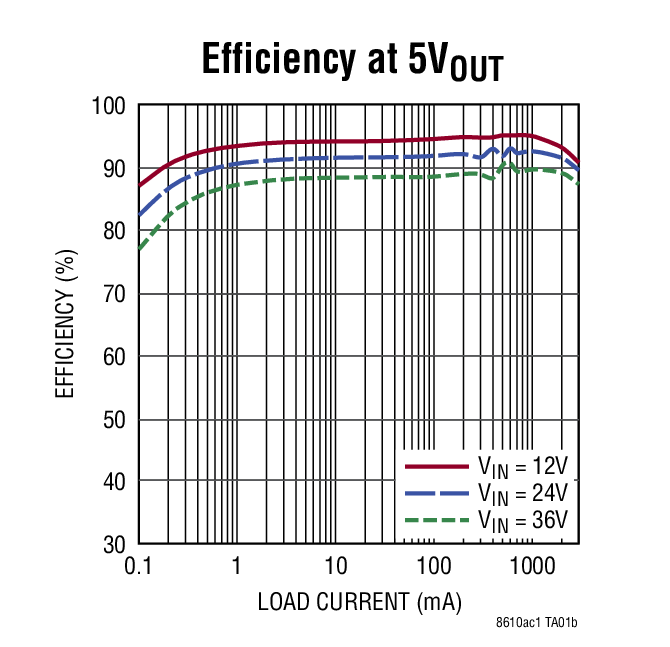

典型应用  | 应用

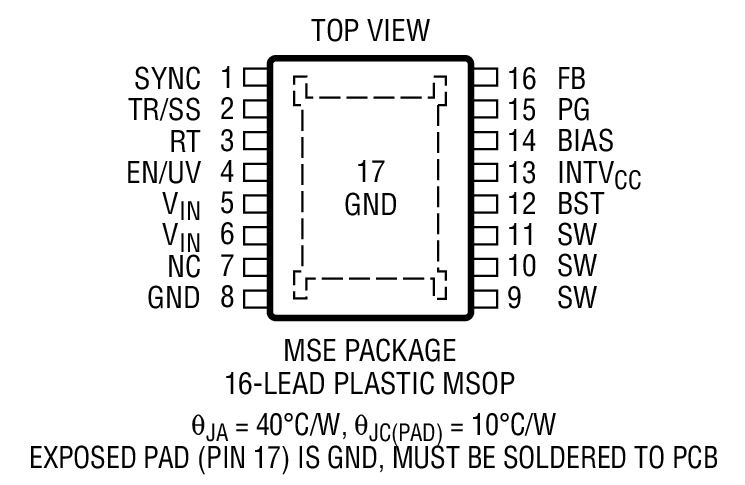

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LT8610ACEMSE-1#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610ACEMSE-1#TRPBF | MS-16E | E | $3.81 | |
| LT8610ACEMSE#PBF | MS-16E | E | $5.36 | $3.75 |
| LT8610ACEMSE#TRPBF | MS-16E | E | $3.81 | |
| LT8610ACHMSE-1#PBF | MS-16E | H | $6.26 | $4.38 |
| LT8610ACHMSE-1#TRPBF | MS-16E | H | $4.44 | |
| LT8610ACHMSE#PBF | MS-16E | C | $6.26 | $4.38 |
| LT8610ACHMSE#TRPBF | MS-16E | C | $4.44 | |
| LT8610ACIMSE-1#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610ACIMSE-1#TRPBF | MS-16E | I | $4.19 | |
| LT8610ACIMSE#PBF | MS-16E | I | $5.90 | $4.13 |
| LT8610ACIMSE#TRPBF | MS-16E | I | $4.19 |
