LTC1646 - CompactPCI 双通道热插拔控制器

LTC®1646 是热插拔 (Hot SwapTM) 控制器,允许电路板在带电的 CompactPCI 总线插槽安全地进行插拔操作。两个外部 N 通道三极管控制 3.3V 和 5V 电源。电源能够在电流限制或可编程的速率情况下斜坡上升。电子电路断路器保护两个电源免遭过流故障情况损坏。PWRGD 输出指示何时所有电源电压都在容差范围内。采用 OFF/ON 引脚对电路板进行循环操作或对电路断路器复位。PRECHARGE 输出可在板卡插拔时用来偏置总线 I/O 引脚。 PCI_RST# 是逻辑地在片上与 HEALTY# 结合以产生 LOCAL_PCI_RST#,如果任一电源电压不在容差范围内,这可用于复位 CPCI 卡逻辑。

LTC1646 采用 16 引脚窄体 SSOP 封装。

特点
  • 允许电路板在带电 CompactPCI™ 总线安全地进行插拔操作
  • 控制 3.3V 和 / 或 5V 电源
  • 在上电期间的可编程折返电流限制
  • 双级电路断路器保护电源免遭过流和短路故障损坏
  • Local_PCI_RST# 片上逻辑
  • 在板卡插拔时的 PRECHARGE 输出偏置 I/O 引脚
  • 用户可编程电源电压上电速率
  • 外部 N 通道 MOSFET 的 15V 高压侧驱动
  • PWRGD、RESETOUT 和 FAULT 输出
典型应用

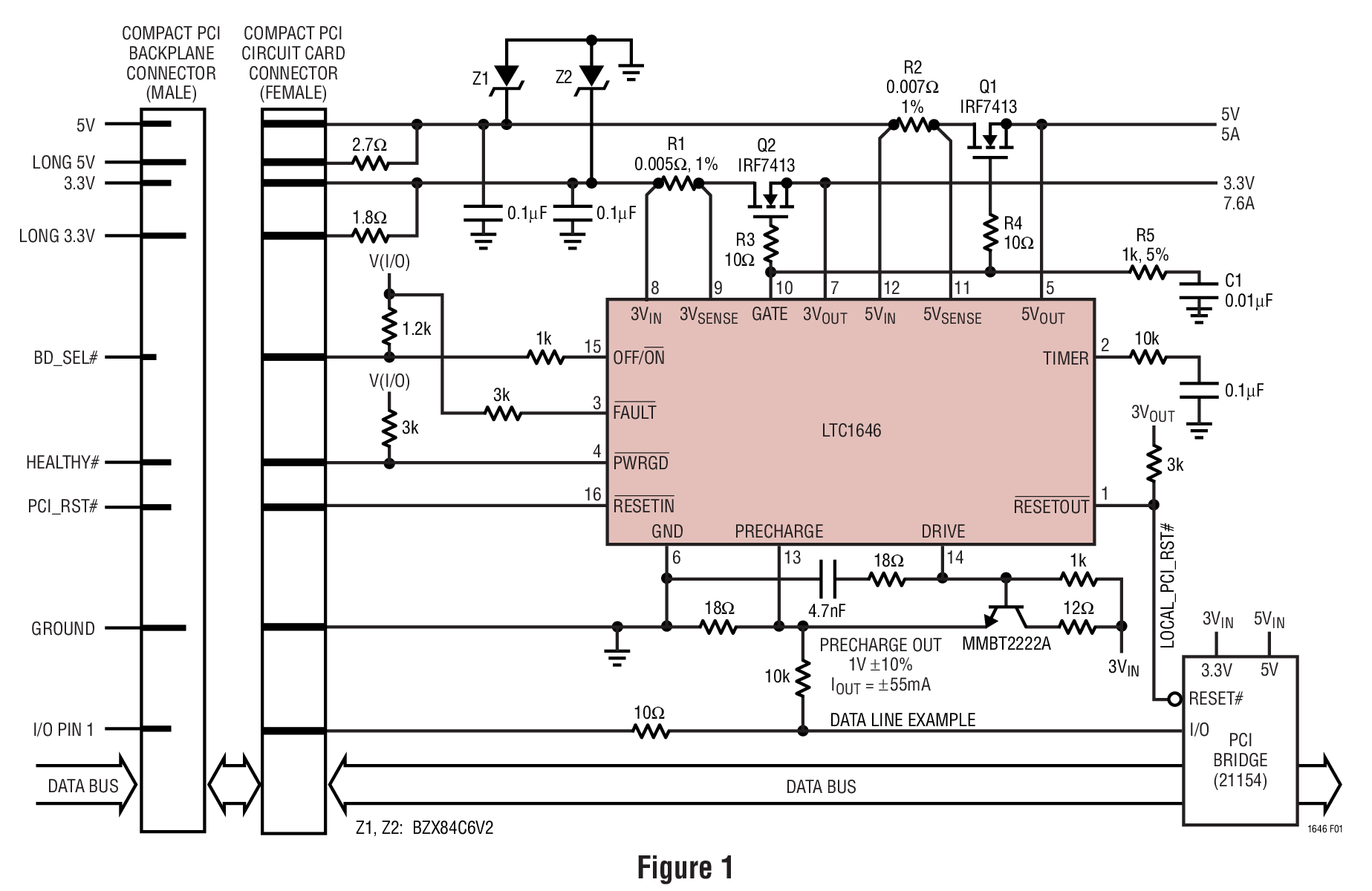

LTC1646 Typical Application
应用
  • CompactPCI 总线可插拔的电路板
封装信息

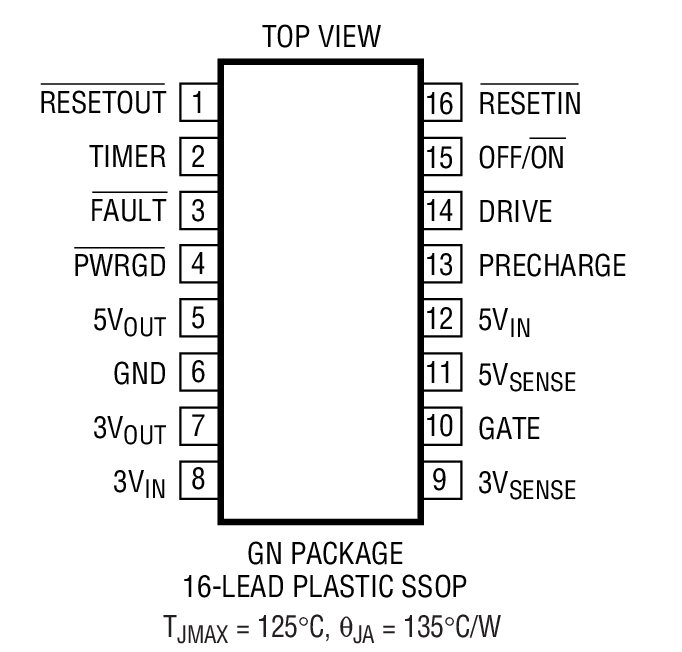

LTC1646 Package Drawing
