LTC2414 - 8 通道、24 位、无延迟增量累加 ΔΣ ADC

LTC®2414 / LTC2418 是 8 通道 / 16 通道 (4 通道 / 8 差分通道) 微功率、24 位 ΔΣ 模数转换器。它们采用 2.7V 至 5.5V 工作电源,并具有一个集成型振荡器、2ppm INL 和 0.2ppm RMS 噪声。这些器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2414 / LTC2418 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制,也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2414 / LTC2418。内部振荡器无需外部频率设定组件。

LTC2414 / LTC2418 接受介于 0.1V 至 VCC 之间的任何外部差分基准电压,适合于灵活的比例式和远端采样测量应用。可对它们进行配置以接受4 / 8 差分通道或 8 / 16 单端通道。全标度双极输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。

LTC2414 / LTC2418 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。

特点
  • 8 通道 / 16 通道单端或 4 通道 / 8 通道差分输入 (LTC2414 / LTC2418)
  • 低电源电流 (200μA,在自动睡眠模式中为 4μA)
  • 差分输入和具 GND 至 VCC 共模范围的差分基准
  • 2ppm INL,无漏失码
  • 2.5ppm 全标度误差和 0.5ppm 偏移
  • 0.2ppm 噪声
  • 无延迟:数字滤波器可在单个周期内实现稳定。每个转换是准确的 (即使在选择了一个新通道之后也不例外)
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器 — 无需外部组件
  • 110dB 最小值、50Hz/60Hz 陷波滤波
典型应用

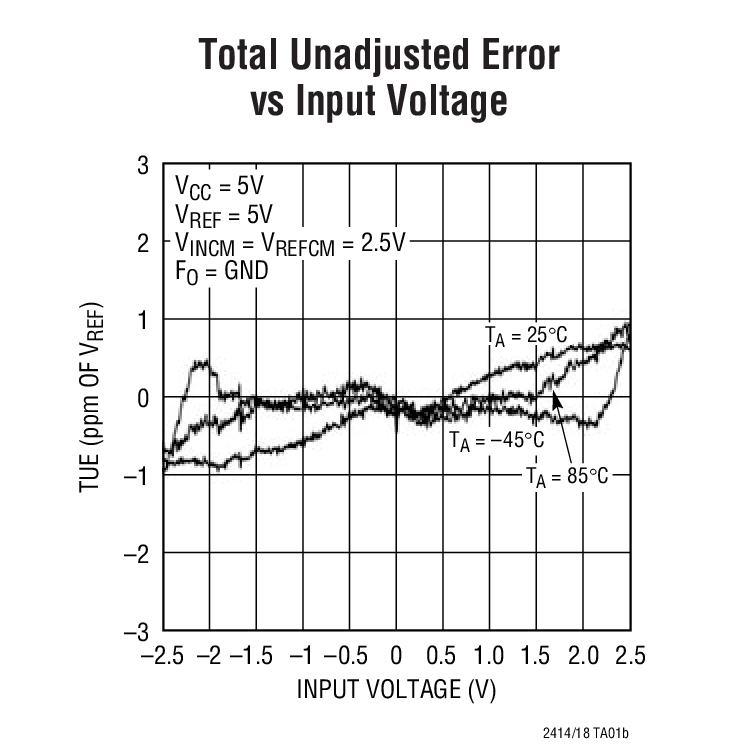

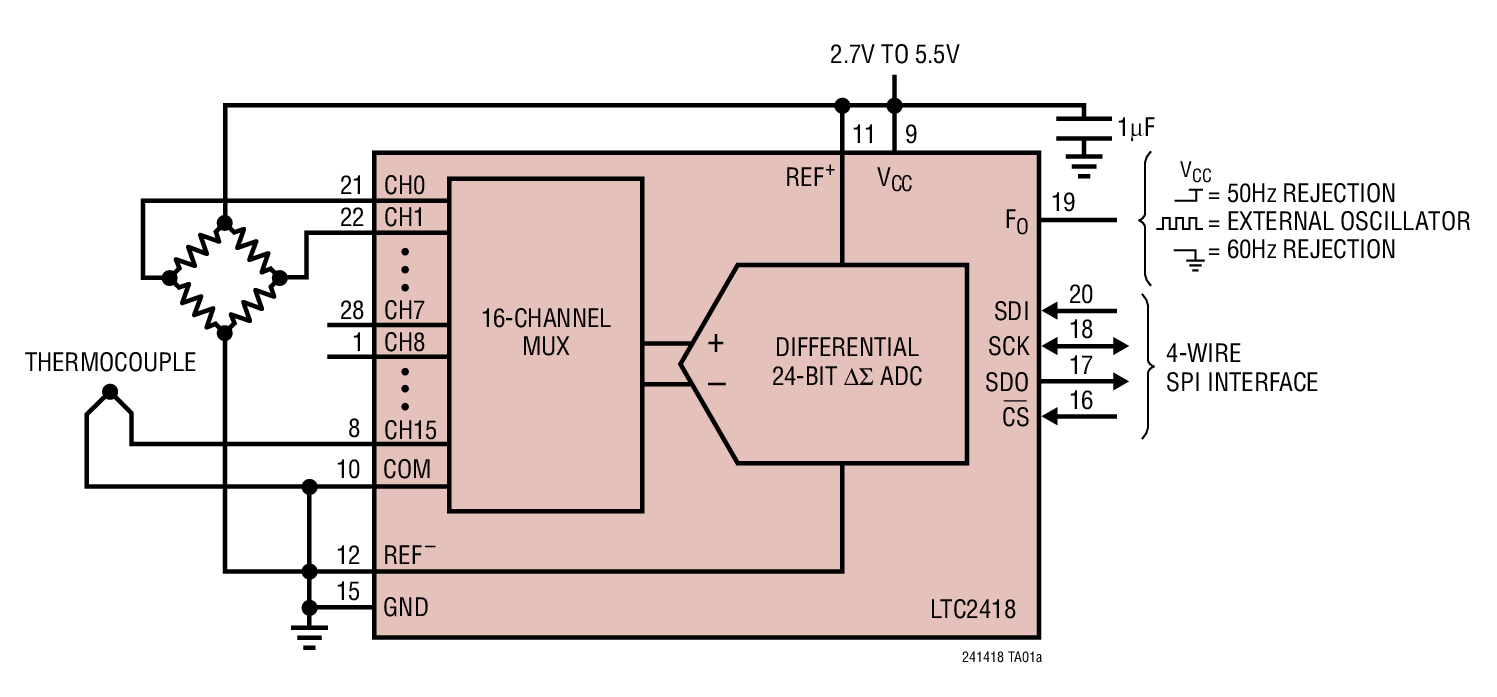

LTC2414 Typical Application
LTC2414 Typical Application
应用
  • 直接传感器数字转换器
  • 衡器
  • 直接温度测量
  • 气体分析仪
  • 应变仪换能器
  • 仪表
  • 数据采集
  • 工业过程控制
封装信息

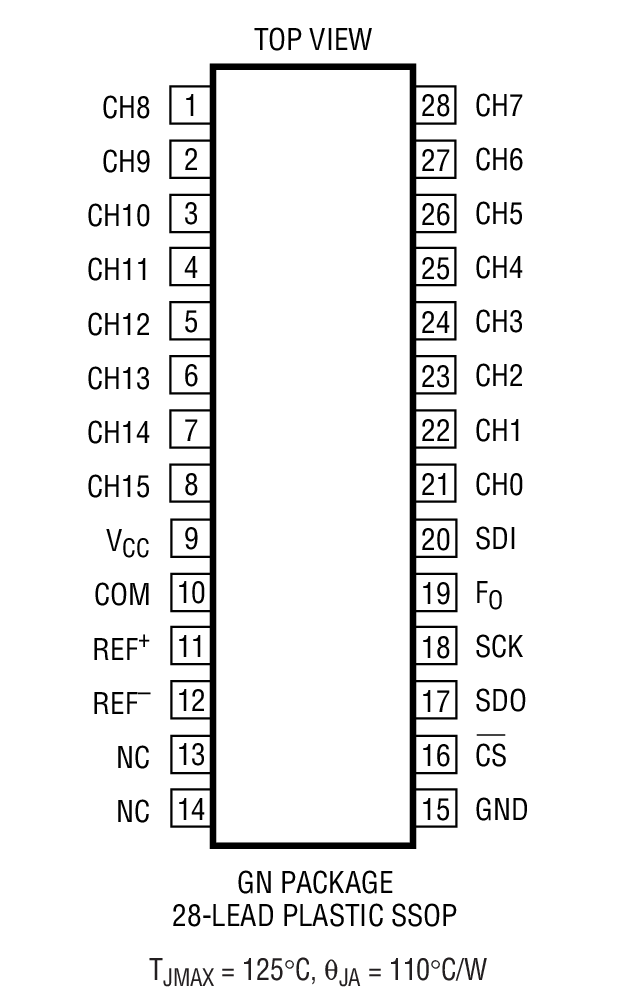

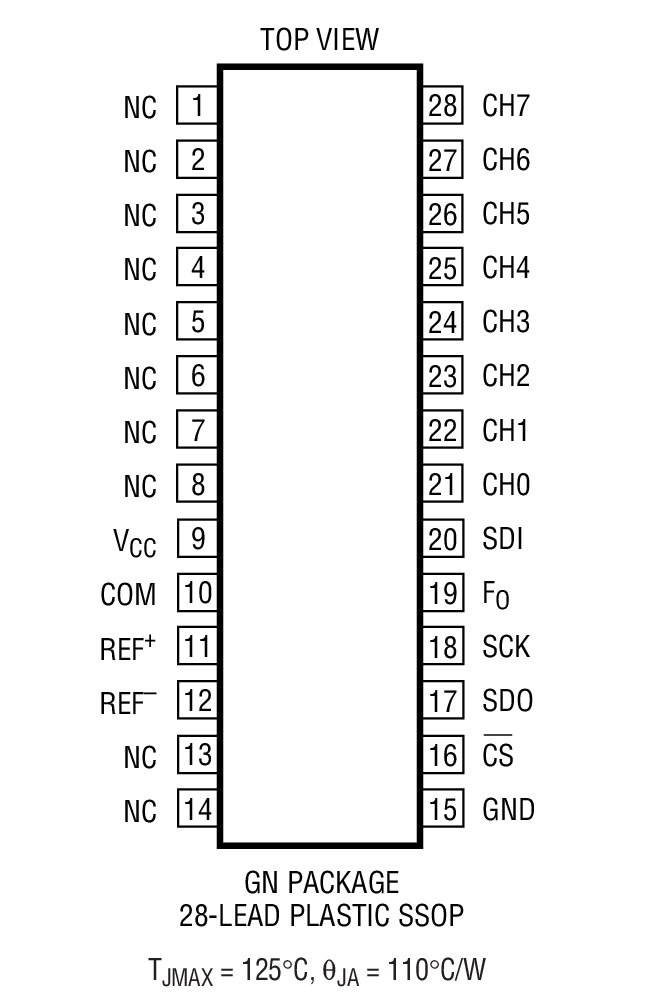

LTC2414 Package Drawing
LTC2414 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2414CGN#PBFSSOP-28C$8.10$6.25
LTC2414CGN#TRPBFSSOP-28C$6.35
LTC2414IGN#PBFSSOP-28I$9.10$7.00
LTC2414IGN#TRPBFSSOP-28I$7.10
