LTC2442 - 具集成型放大器的 24 位、高速、4 通道 ΔΣ ADC

LTC®2442 是一款具集成型放大器的超高精度、可变速度、24 位 ΔΣTM ADC。该放大器可配置为一个缓冲器,用于提供高阻抗传感器的简易型输入驱动。当以单位增益配置放大器时,可实现百万分之一 (ppm) 的线性度。可采用外部电阻器来设定一个增益,以增加低电平输入信号的分辨率。正和负放大器电源引脚可以直接连接至 VCC (4.5V 至 5.5V) 和 GND,或被施加高于 VCC 和低于 GND 的偏置电压 (对于轨至轨输入信号)。

专有的 ΔΣ 架构可确保连续透明校准过程中的稳定 DC 准确度。可以选择 10 种速度 / 分辨率组合 (从 6.9Hz / 220nVRMS 至 3.5kHz / 25μVRMS),并且没有延迟或 DC 准确度中的漂移。此外,还可选择一种 2X 速度模式,从而实现高达 7kHz (采用一个外部振荡器时为 8kHz) 的输出速率和单周期延迟。

可利用一个从地电位至 VCC 的共模输入范围来选择单端 (多达 4 个输入) 或差分 (多达 2 个输入) 的任意组合。当工作于 1X 速度模式时,在选择了一个新的速度 / 分辨率或通道之后的第一个转换是有效的。

特点
  • 1ppm 线性度,无漏失码
  • 用于直接传感器数字化处理的集成型放大器
  • 2 个差分或 4 个单端输入通道
  • 高达 8kHz 的输出速率 (外部 f0)
  • 高达 4kHz 的多路复用速率 (外部 f0)
  • 可选的速度 / 分辨率        在 1.76kHz 输出速率下噪声为 2μVRMS        在 13.8Hz 输出速率下噪声为 220nVRMS (采用同时 50Hz / 60Hz 抑制)
  • 可针对任何输入和基准情况提供保证的调制器稳定性和抗闭锁能力
  • <5μV 偏移 (4.5V < VCC < 5.5V,–40°C 至 85°C)
  • 具 GND 至 VCC 共模范围的差分输入和差分基准
  • 无延迟模式,每个转换都是准确 (即使在选择一个新通道之后也是如此)
  • 内部振荡器 — 无外部组件
  • 36 引脚 SSOP 封装

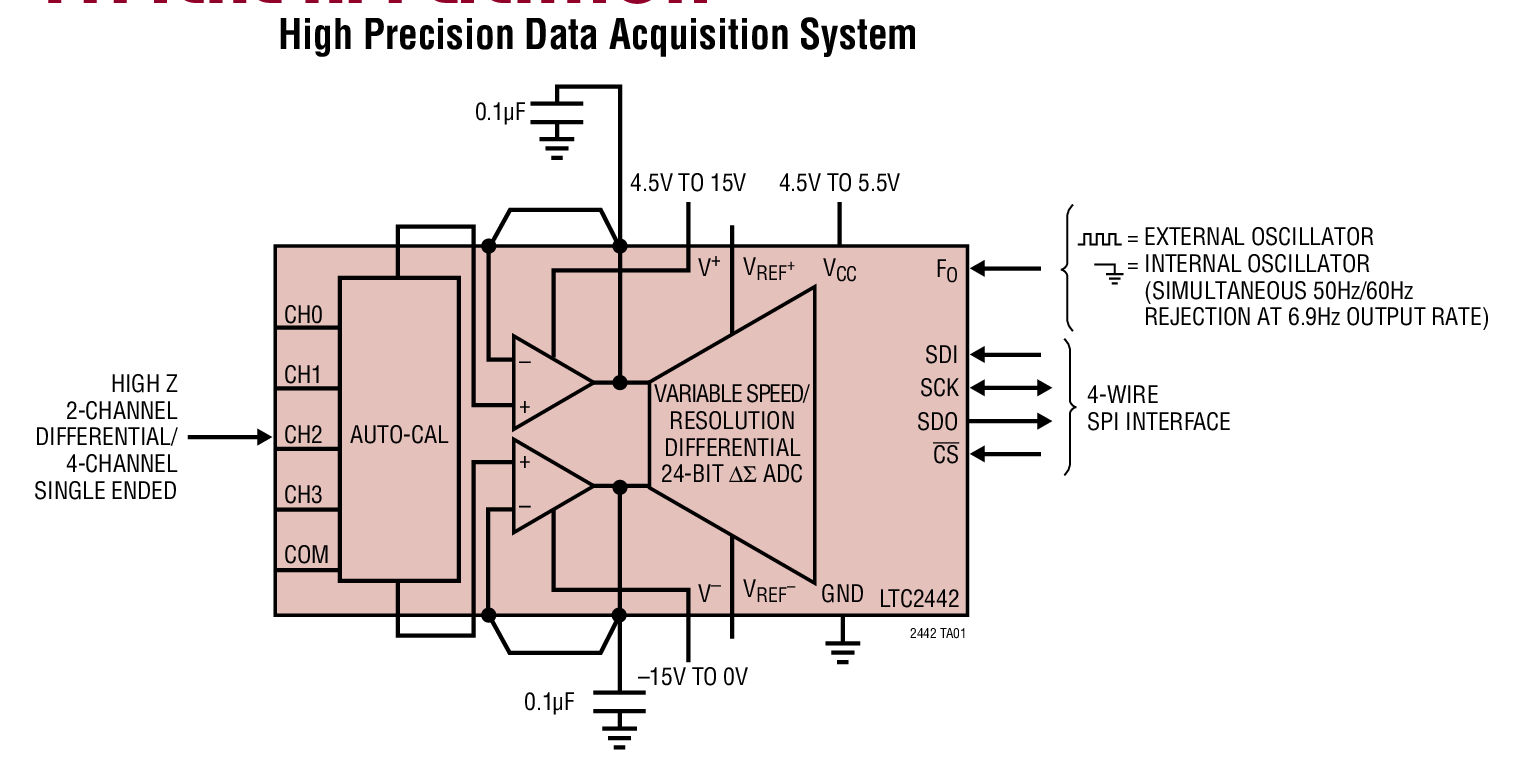

典型应用
LTC2442 Typical Application
LTC2442 Typical Application
应用
  • 自动量程 6 位数字电压表 (DVM)
  • 高速多路复用
  • 衡器
  • 直接温度测量
  • 高速数据采集
封装信息
LTC2442 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2442CG#PBFSSOP-36C$10.64$7.45
LTC2442CG#TRPBFSSOP-36C$7.55
LTC2442IG#PBFSSOP-36I$12.77$8.94
LTC2442IG#TRPBFSSOP-36I$9.04
演示电路板
器件型号描述价格
DC979ALTC2442CG 24-Bit Buffered Delta Sigma ADC (req DC590)$50.00
Companion Boards
器件型号描述价格
DC2026CLinduino One Isolated USB Demo Board: An Arduino- and QuikEval-Compatible Code Development Platform$75.00
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
