LTC2451- 具 I2C 接口的超纤巧型 16 位 ΔΣ ADC
LTC®2451 是一款超纤巧型 16 位模数转换器。LTC2451 采用 2.7V 至 5.5V 单电源，接受一个单端模拟输入电压，并通过一个 I2C 接口进行通信。该转换器采用 8 引脚、3mm x 2mm DFN 或 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个增量累加型调制器作为转换器的核心部件，并提供了适合于多路转换应用的单周期稳定时间。LTC2451 包括一个专有的输入采样电路，该电路可将平均输入采样电流减小至比采用传统 ΔΣ 转换器时低几个数量级。
LTC2451 每秒能够执行多达 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。在 30Hz 模式中，LTC2451 采用了对于用户来说是透明的连续内部偏移校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF+ 和 REF– 引脚，且输入电压能够在 VREF– 至 VREF+ 之间变化。如果 VREF+ = VCC 和 VREF– = GND，则输入电压将可在 GND 至 VCC 之间变化。
在执行完一次转换之后，LTC2451 能够自动地进入睡眠模式，并将其功率消耗电流降至 0.2μA 以下。如果用户每秒对 ADC 进行一次读取操作，则在采用一个 2.7V 电源的情况下，LTC2451 的平均功耗将低于 50μW。
特点- GND 至 VCC 单端输入范围
- 0.02LSB RMS 噪声

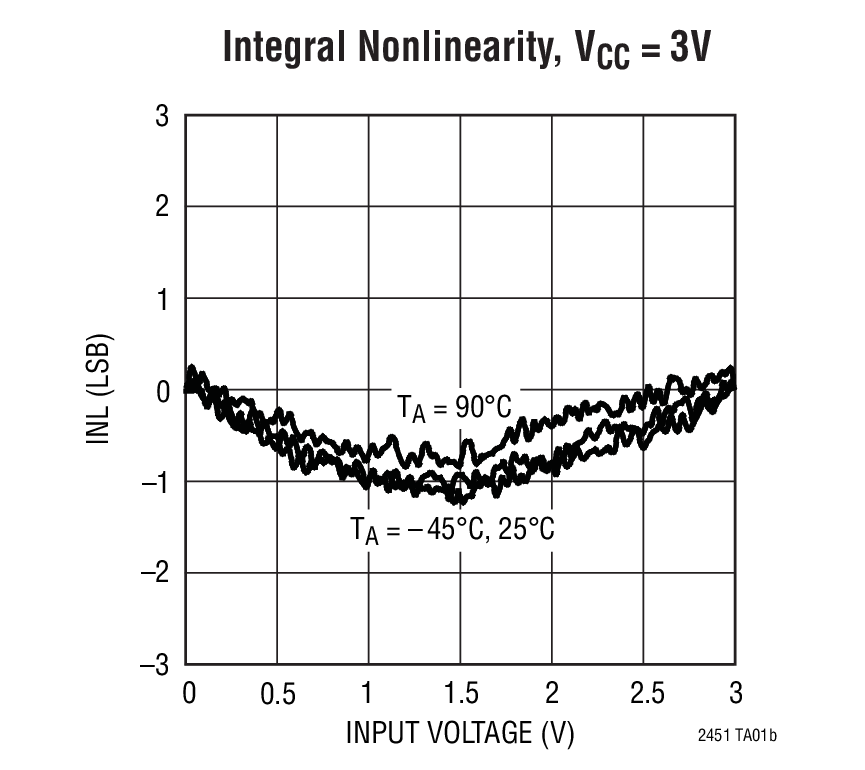

- 2LSB INL，无漏失码
- 1LSB 偏移误差
- 4LSB 全标度误差
- 可编程的每秒 30 / 60 次转换操作
- 适合于多路转换应用的单转换稳定时间
- 具自动停机功能的单周期操作
- 400μA 电源电流
- 0.2μA 睡眠模式电流
- 内部振荡器 —— 无需外部元件
- 2.7V 至 5.5V 单电源工作
- 二线式 I2C 接口
- 超纤巧型 3mm x 2mm DFN 或 TSOT-23 封装

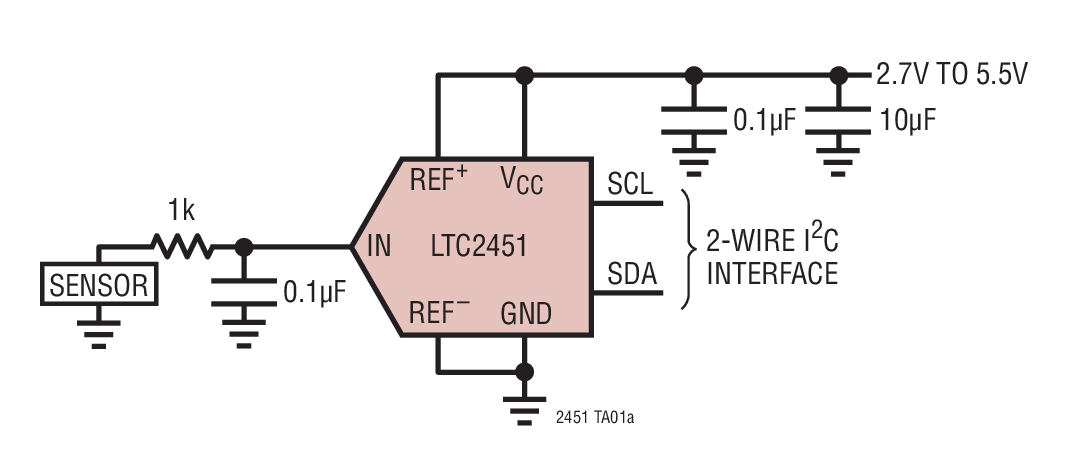

典型应用
 | 应用- 系统监控
- 环境监控
- 直接温度测量
- 仪表
- 工业过程控制
- 数据采集
- 嵌入式 ADC 升级

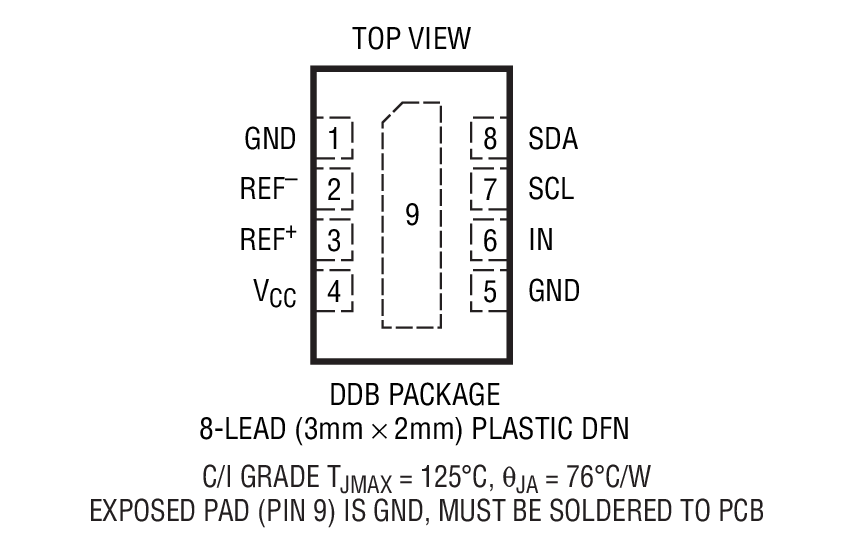

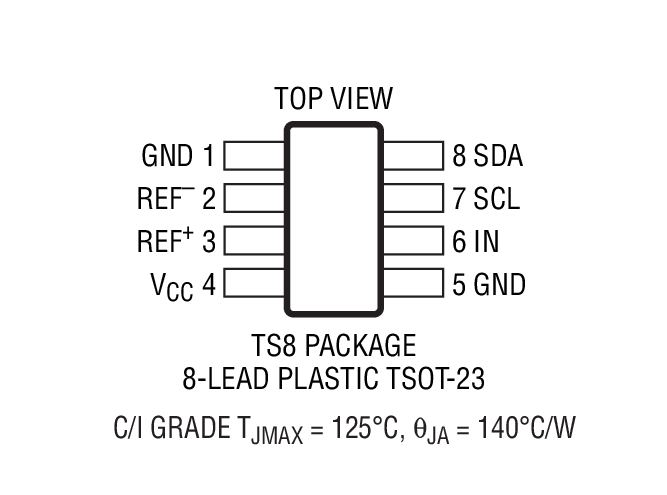

封装信息
 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC2451CDDB#PBF | 3x2 DFN-8 | C | $2.14 | |
| LTC2451CDDB#TRMPBF | 3x2 DFN-8 | C | $2.14 | $1.20 |
| LTC2451CDDB#TRPBF | 3x2 DFN-8 | C | $2.14 | $1.15 |
| LTC2451CTS8#PBF | SOT-23 | C | $2.14 | |
| LTC2451CTS8#TRMPBF | SOT-23 | C | $2.14 | $1.20 |
| LTC2451CTS8#TRPBF | SOT-23 | C | $2.14 | $1.15 |
| LTC2451IDDB#PBF | 3x2 DFN-8 | I | $2.55 | |
| LTC2451IDDB#TRMPBF | 3x2 DFN-8 | I | $2.55 | $1.43 |
| LTC2451IDDB#TRPBF | 3x2 DFN-8 | I | $2.55 | $1.38 |
| LTC2451ITS8#PBF | SOT-23 | I | $2.55 | |
| LTC2451ITS8#TRMPBF | SOT-23 | I | $2.55 | $1.43 |
| LTC2451ITS8#TRPBF | SOT-23 | I | $2.55 | $1.38 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1383A-A | LTC2451: 16-bit Single-Ended I2C Ultra-Tiny ADC (req. DC590) | $50.00 |
Companion Boards| 器件型号 | 描述 | 价格 |
|---|
| DC590B | Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards | $50.00 |
