LTC2453 - 具 I2C 接口的超纤巧、差分、16 位 ΔΣ ADC

LTC®2453 是一款超纤巧、全差分、16 位、模数转换器。LTC2453 采用 2.7V 至 5.5V 单电源,并通过一个 I2C 接口进行通信。该 ADC 采用 8 引脚、3mm x 2mm DFN 或 8 引脚 3mm x 3mm TSOT 封装。它包括一个集成振荡器,不需要任何外部元件。该器件采用一个 ΔΣ 型调制器作为转换器的核心部件,而且没有延迟,适合于多路转换应用。LTC2453 包括一个专有的输入采样电路,相比于传统的 ΔΣ 转换器,该电路的运用可将平均输入采样电流减小几个数位级。此外,由于其架构的原因,输入引脚之间的漏电流可以忽略不计。

LTC2453 每秒能够执行 60 次转换操作,而且,由于过采样比非常大,因而具有极为宽松的抗混叠要求。LTC2453 采用了对用户来说是透明的连续内部偏移和全标度校准算法,从而在整个时间和工作温度范围内确保了准确度。该转换器具有外部 REF+ 和 REF– 引脚,而且差分输入电压范围可延伸至 ±(VREF+ — VREF–)。

在执行完一次转换之后,LTC2453 能够自动地进入睡眠模式,并将其电流消耗减小至 0.2μA 以下。如果用户每秒对 ADC 进行一次读出操作,则在采用一个 2.7V 电源的情况下,LTC2453 的平均功耗将低于 50μW。

特点
  • ±VCC 差分输入范围
  • 16 位分辨率 (包括符号),无漏失码
  • 2LSB 偏移误差
  • 4LSB 全标度误差
  • 转换速率为每秒 60次
  • 适合于多路转换应用的单转换稳定时间
  • 具自动停机功能的单周期操作
  • 800μA 电源电流
  • 0.2μA 睡眠模式电流
  • 内部振荡器 — 无需外部元件
  • 二线式 I2C 接口
  • 超纤巧 8 引脚 3mm x 2mm DFN 和 TSOT23 封装

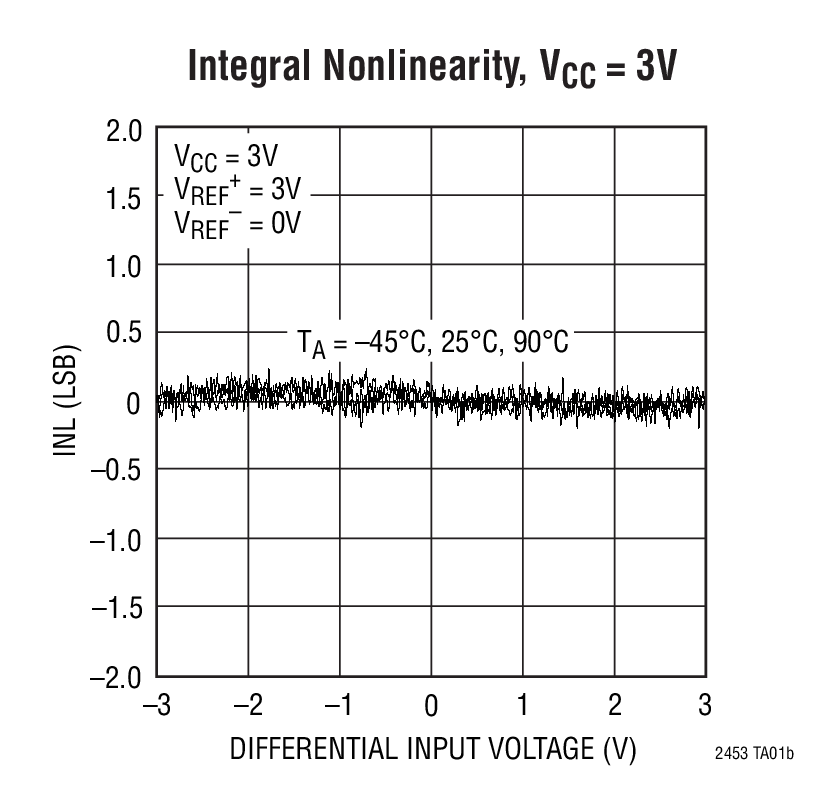

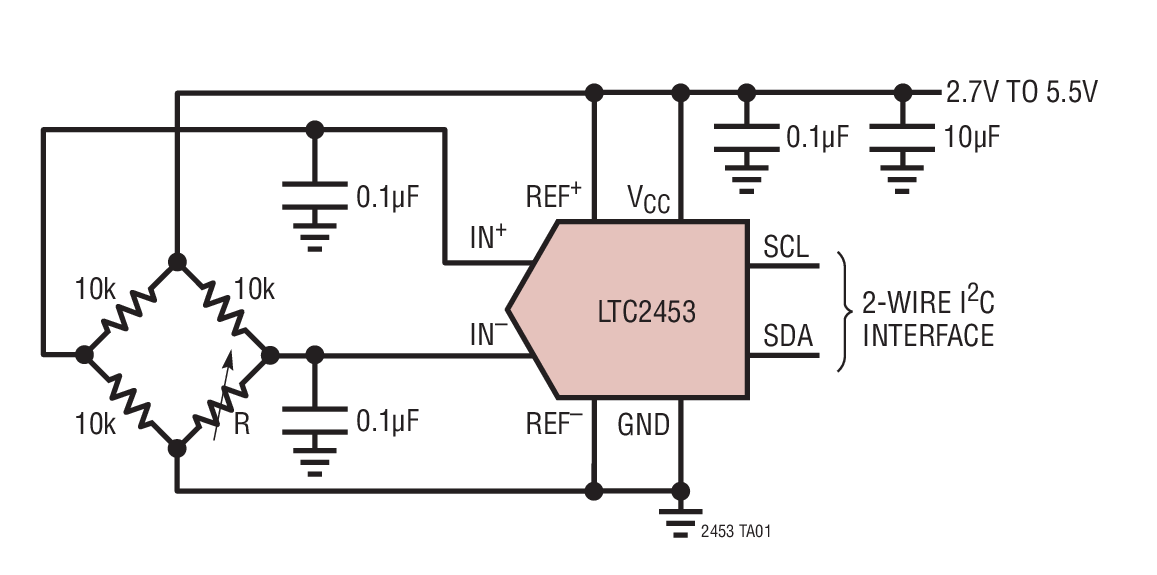

典型应用
LTC2453 Typical Application
LTC2453 Typical Application
应用
  • 系统监控
  • 环境监控
  • 直接温度测量
  • 仪表
  • 工业过程控制
  • 数据采集
  • 嵌入式 ADC 升级

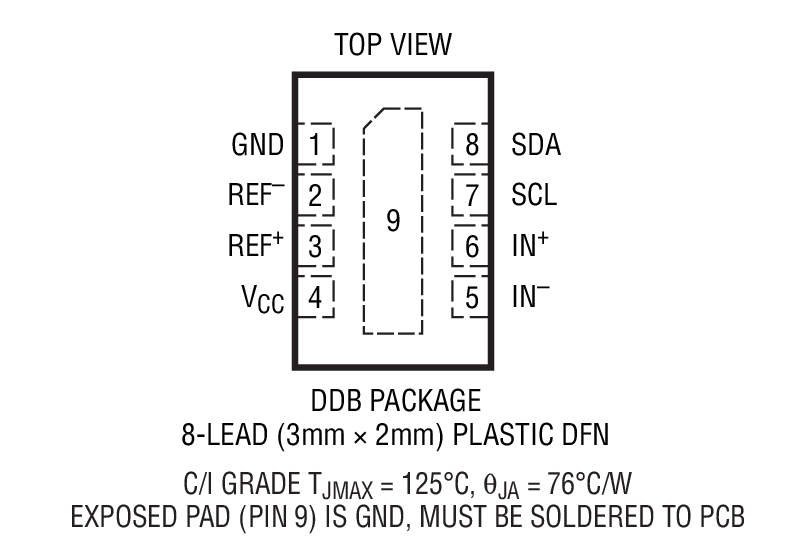

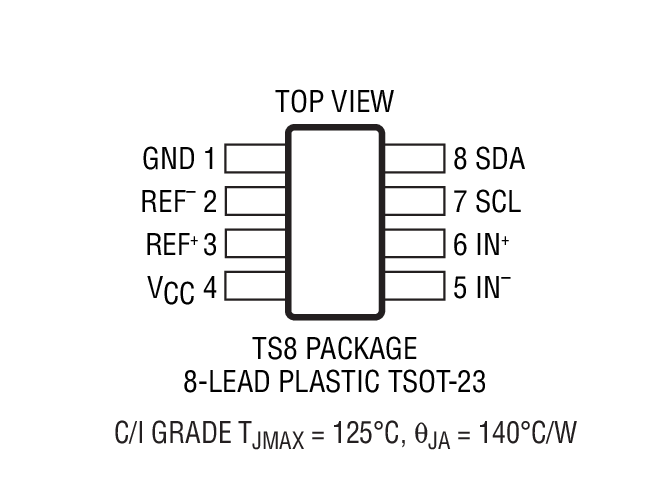

封装信息
LTC2453 Package Drawing
LTC2453 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC2453CDDB#PBF3x2 DFN-8C$2.32
LTC2453CDDB#TRMPBF3x2 DFN-8C$2.32$1.30
LTC2453CDDB#TRPBF3x2 DFN-8C$2.32$1.25
LTC2453CTS8#PBFSOT-23C$2.32
LTC2453CTS8#TRMPBFSOT-23C$2.32$1.30
LTC2453CTS8#TRPBFSOT-23C$2.32$1.25
LTC2453IDDB#PBF3x2 DFN-8I$2.77
LTC2453IDDB#TRMPBF3x2 DFN-8I$2.77$1.55
LTC2453IDDB#TRPBF3x2 DFN-8I$2.77$1.50
LTC2453ITS8#PBFSOT-23I$2.77
LTC2453ITS8#TRMPBFSOT-23I$2.77$1.55
LTC2453ITS8#TRPBFSOT-23I$2.77$1.50
演示电路板
器件型号描述价格
DC1266A-ALTC2453 16-bit I2C Differential ADC in 3x2 DFN, req DC590$50.00
Companion Boards
器件型号描述价格
DC590BIsolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards$50.00
