LTC2481 - 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位 ΔΣ ADC

LTC®2481 实现了一个 16 位、无延迟增量累加 (No Latency ΔΣTM) 模数转换器与专利 Easy Drive 技术和 I2C 数字接口的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除动态输入电流误差和片内缓冲的缺点。这使得能够保持出色 DC 准确度,同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2481 包括片内可编程增益、一个温度传感器和一个振荡器。LTC2481 可通过一个 I2C 接口进行配置,以提供一个 1 至 256 的可编程增益 (分 8 级),用于对一个外部信号或内部温度传感器、抑制线路频率 (50Hz、60Hz 或同时 50Hz/60Hz) 以及一种 2x 加速模式进行数字化处理。

LTC2481 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV,或直接连接至 VCC。LTC2481 包括一个片内修整振荡器,从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持了绝对准确度和低漂移。

特点
  • Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入
  • 能够以全准确度对高阻抗传感器直接进行数字化处理
  • 可编程增益:1 至 256
  • GND 至 VCC 输入/基准共模范围
  • 二线式 I2C 接口
  • 可编程 50Hz、60Hz 或同时 50Hz/60Hz 抑制模式
  • 2ppm (0.25LSB) INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 可选的 2x 速度模式
  • 无延迟:数字滤波器可在单个周期内实现稳定
  • 2.7V 至 5.5V 单工作电源
  • 内部振荡器
  • 可提供 6 个地址和 1 个用于实现同步的全局地址
  • 采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装
典型应用

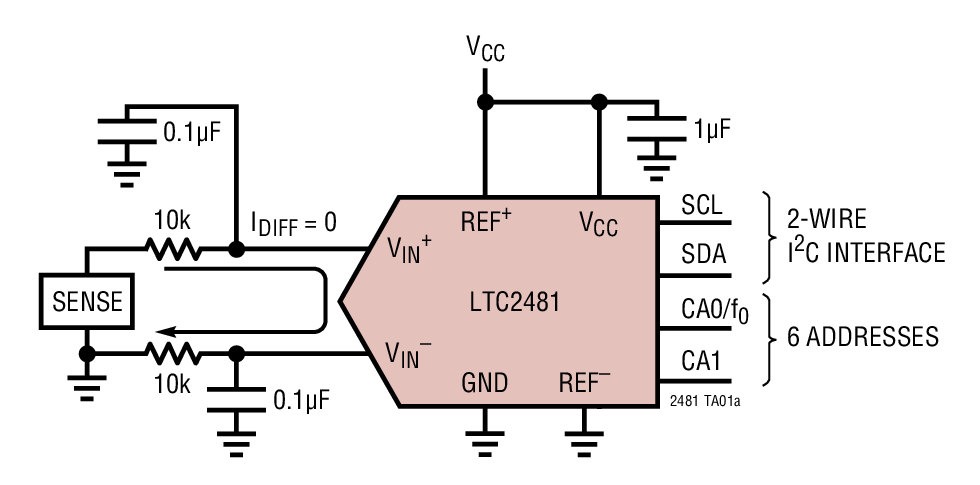

LTC2481 Typical Application

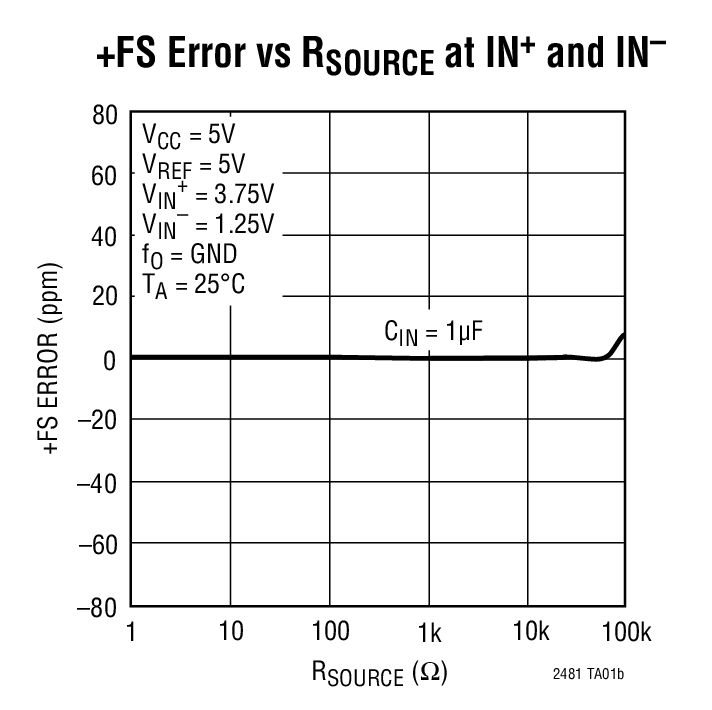

LTC2481 Typical Application
应用
  • 直接传感器数字化转换器
  • 衡器
  • 直接温度测量
  • 应变仪换能器
  • 仪表
  • 工业过程控制
  • DVM 和测量计
封装信息

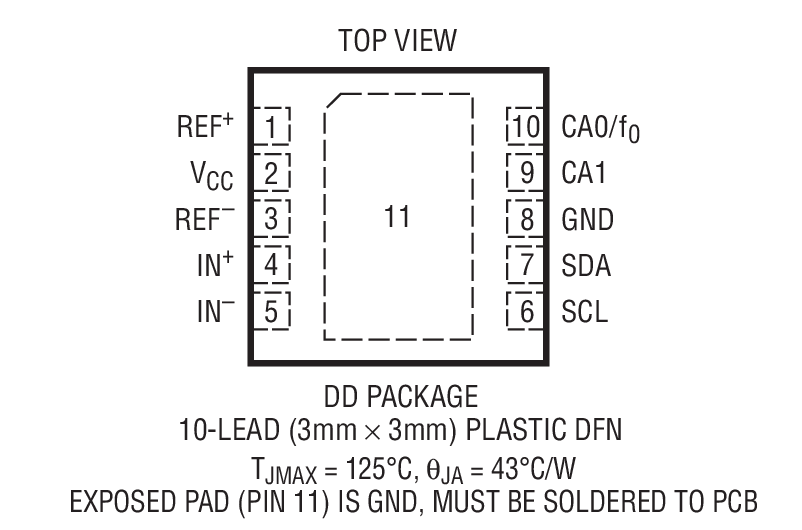

LTC2481 Package Drawing
