LTC2494 - 具 PGA 和 Easy Drive 输入电流抵消功能的 16 位、8 通道 / 16 通道 ΔΣ ADC

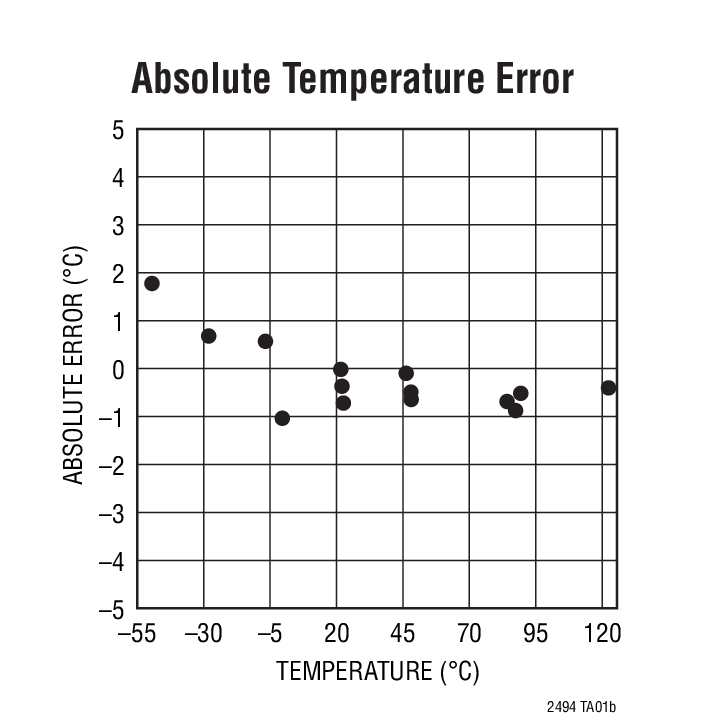

LTC®2494 是一款采用 Easy Drive 技术的 16 通道 (8 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣTM) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消功能而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度，同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。 LTC2494 具有可编程增益、一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。集成温度传感器提供了 1/2ºC 的分辨率和 2ºC 的绝对准确度。可对 LTC2494 进行配置以提供一个从 1 至 256 (分 8 级) 的可编程增益。 LTC2494 提供了一个宽共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新通道之后) 是有效的。

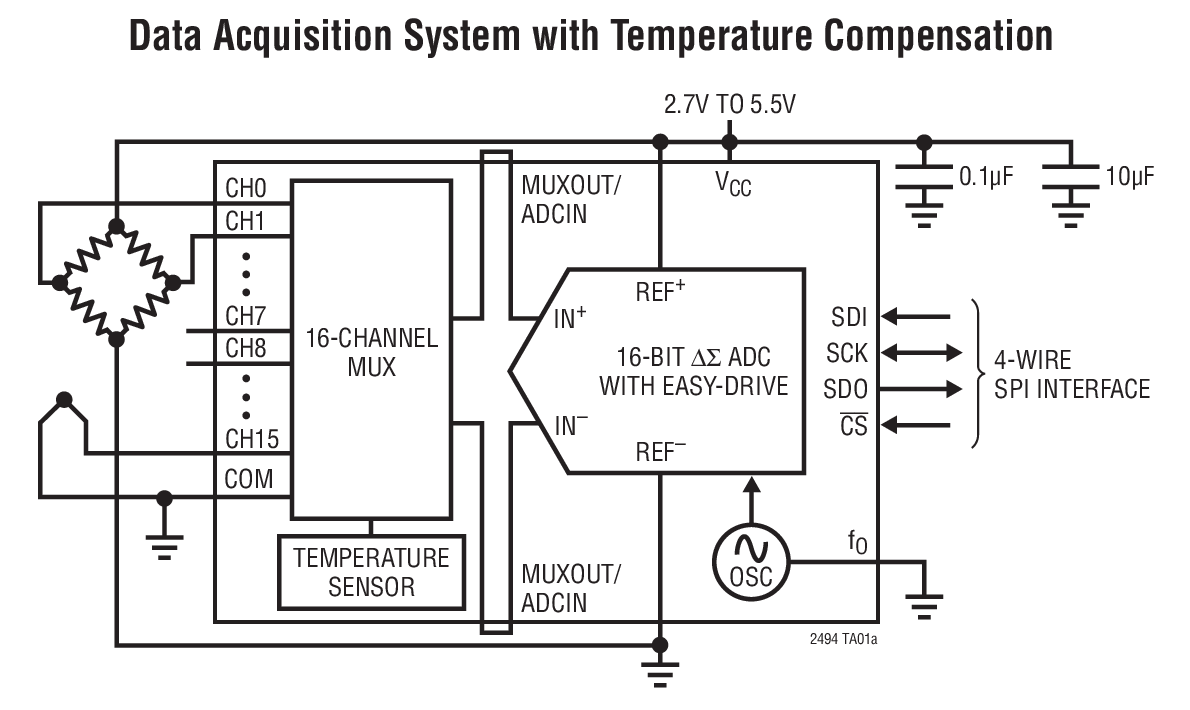

特点 多达 8 个差分输入或 16 个单端输入 Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入 能够以全准确度对高阻抗传感器直接进行数字化处理 600nV RMS 噪声 可编程增益范围：1 至 256 集成高准确度温度传感器 GND 至 VCC 输入 / 基准共模范围 可编程 50Hz、60Hz 或同时 50Hz/60Hz 抑制模式 2ppm INL，无漏失码 1ppm 偏移和 15ppm 全标度误差 2x 速度模式/降功率模式 (15Hz 时采用内部振荡器以及在 7.5Hz 输出频率时具 80μA 电流) 无延迟：数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外) 2.7V 至 5.5V 单电源操作 内部振荡器 纤巧型 5mm x 7mm QFN 封装 典型应用

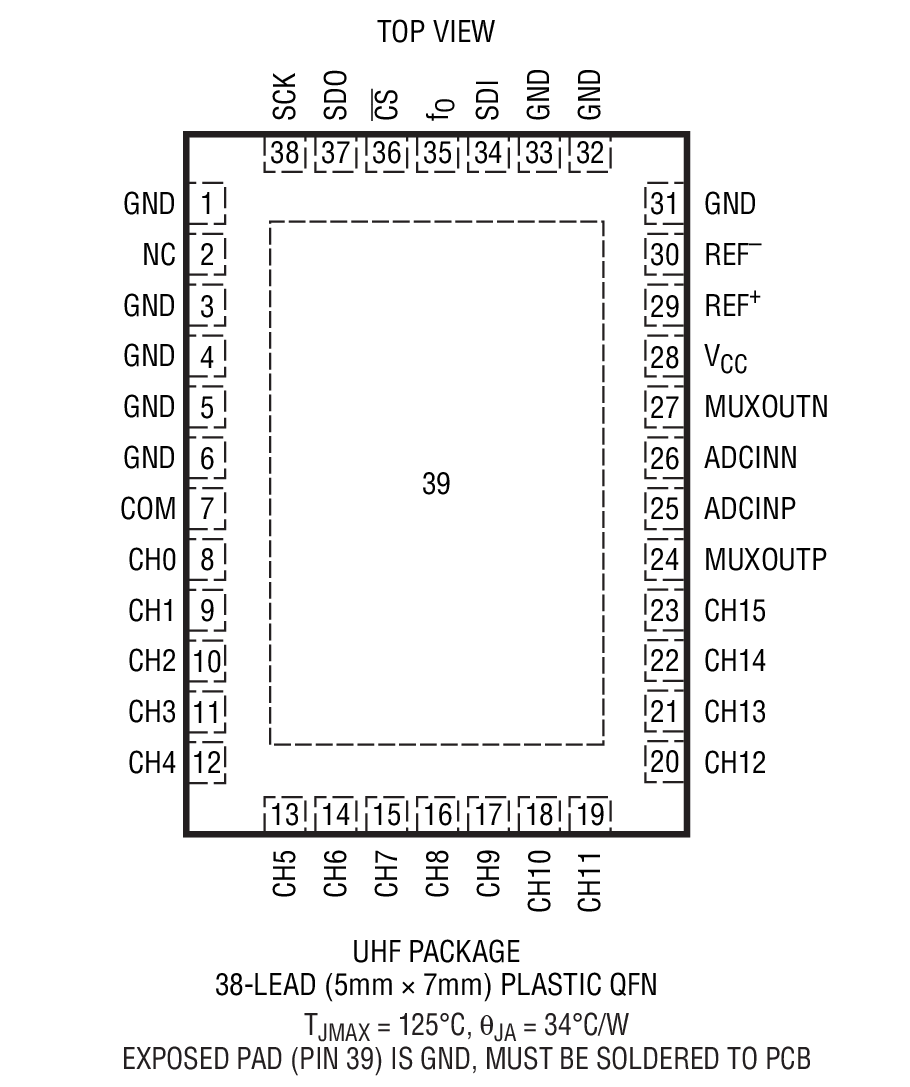

应用 直接传感器数字化转换器 直接温度测量 仪表 工业过程控制 封装信息

演示电路板
