LTC3025-1 / LTC3025-2 / LTC3025-3 / LTC3025-4 - 500mA 微功率 VLDO 线性稳压器

LTC®3025-X 是一款微功率、VLDOTM (非常低压差) 线性稳压器,可在输入电压低至 0.9V 的条件下运作。该器件能够提供 500mA 输出电流,典型压差仅为 85mV。需要一个 BIAS 电源以用于运行内部基准和 LDO 电路,而输出电流则直接来自 IN 电源,以实现高效稳压。LTC3025-1 具有一个可调的输出和一个 0.4V 的低基准,而 LTC3025-2、LTC3025-3 和 LTC3025-4 就分别具有一个固定的 1.2V、1.5V 和 1.8V 输出电压。

LTC3025-X 的低静态电流使其成为电池供电型系统的理想选择。对于采用三节镍氢 (NiMH) 电池或单节锂离子电池来供电的应用,BIAS 电压可直接由电池提供,而输入则可取自一个高效降压型稳压器,这样就提供了一个高效率、低噪声输出。 其他特点包括高输出电压准确度、卓越的瞬态响应、在采用小至 1μF 的超低 ESR 陶瓷电容器时实现稳定、短路和热过载保护以及输出电流限制。LTC3025-X 采用纤巧、扁平 (高度仅 0.75mm) 的 6 引脚 DFN (2mm x 2mm) 封装。

特点
  • 宽输入电压范围:0.9V 至 5.5V
  • 采用陶瓷电容器时可稳定
  • 非常低压差:85mV (在 500mA)
  • 可调输出范围:0.4V 至 3.6V (LTC3025-1)
  • 固定輸出:1.2V (LTC3025-2),1.5V (LTC3025-3),1.8V (LTC3025-4)
  • 在整个温度、电源和负载范围内实现 ±2% 的电压准确度
  • 低噪声:80μVRMS (10Hz 至 100kHz)
  • BIAS 电压范围:2.5V 至 5.5V
  • 快速瞬变恢复
  • 停机模式将负载与 VIN 和 VBIAS  断接
  • 低工作电流:IIN = 4μA,IBIAS = 50μA (典型值)
  • 低停机电流:IIN = 1μA,IBIAS = 0.01μA (典型值)
  • 输出电流限制
  • 热过载保护

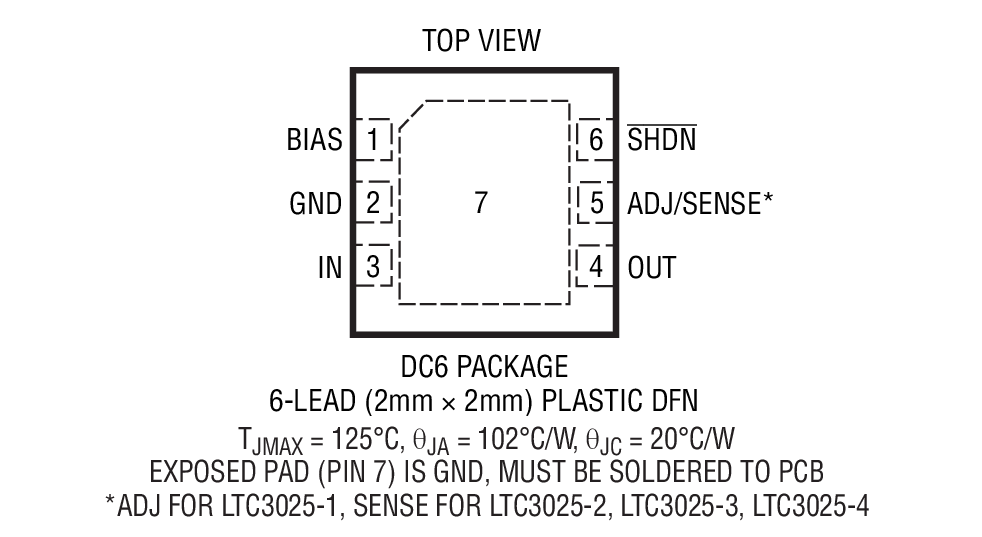

  • 采用 6 引脚 (2mm x 2mm) DFN 封装
典型应用

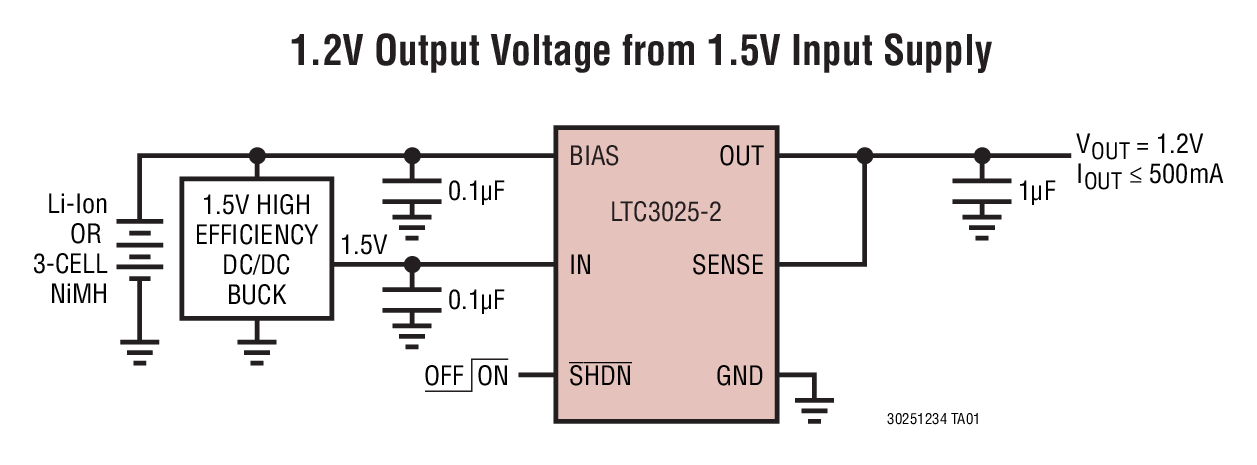

LTC3025-1 Typical Application

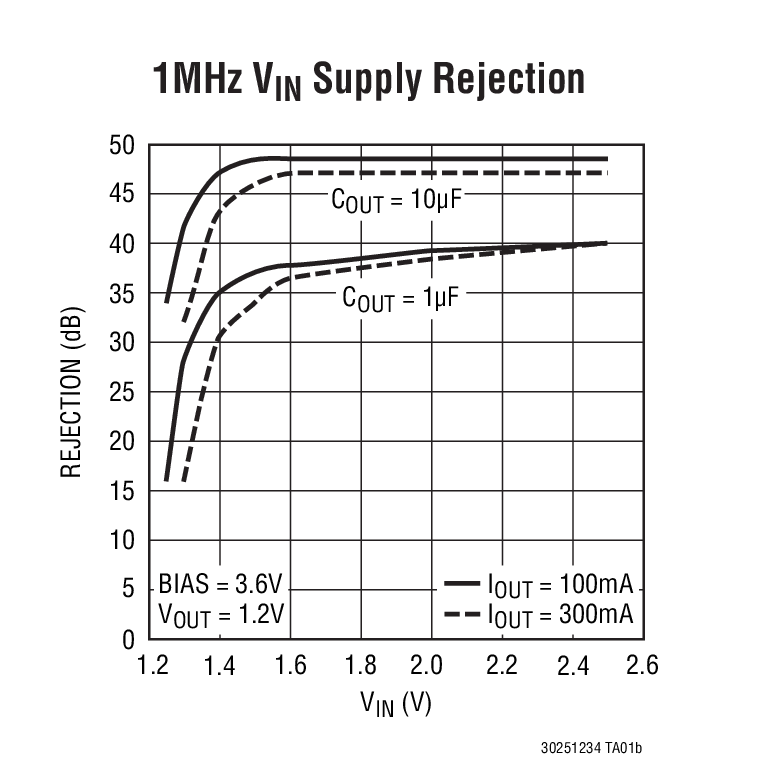

LTC3025-1 Typical Application
应用
  • 低功率手持式设备
  • 低电压逻辑电源
  • DSP 电源
  • 蜂窝电话
  • 便携式电子设备
  • 手持式医疗仪器
  • 用于开关电源噪声抑制的后置稳压器
