LTC3440 - 微功率同步降压-升压型 DC/DC 转换器
LTC®3440 是一款高效率、固定频率的降压-升压型 DC/DC 转换器，其可采用高于、低于或等于输出电压的输入电压来运作。该 IC 所运用的拓扑可提供所有操作模式之间连续转换功能，从而使得该产品非常适合于输出电压处于单节锂离子电池、多节碱性电池或镍氢 (NiMH) 电池电压范围内的应用。
该器件包括两个 0.19Ω 的 N 沟道 MOSFET 开关和两个 0.22Ω 的 P 沟道开关。高达 2MHz 的开关频率利用一个外部电阻器来设置，并可使振荡器同步至一个外部时钟。在突发模式操作中，静态电流仅为 25µA，从而最大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制并可通过把 MODE/SYNC 引脚驱动至高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动至低电平，则使能固定频率开关操作。
该器件的其他特点包括 1μA 的停机电流、软起动控制、热停机和电流限制功能。LTC3440 采用 10 引脚耐热性能增强型 MSOP 封装和 (3mm x 3mm) DFN 封装。
特点

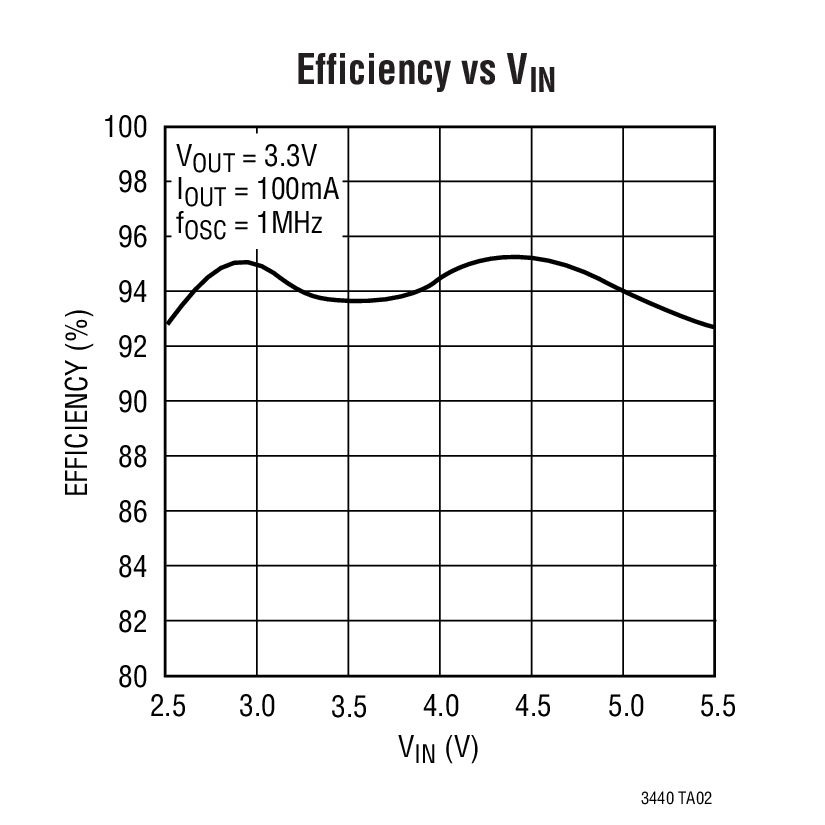

典型应用  | 应用

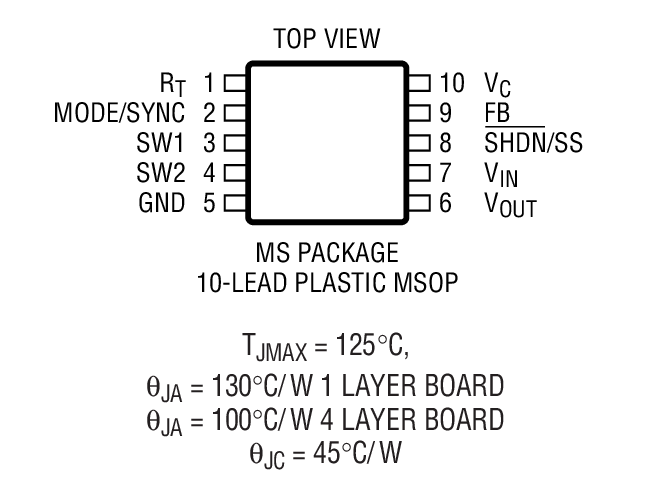

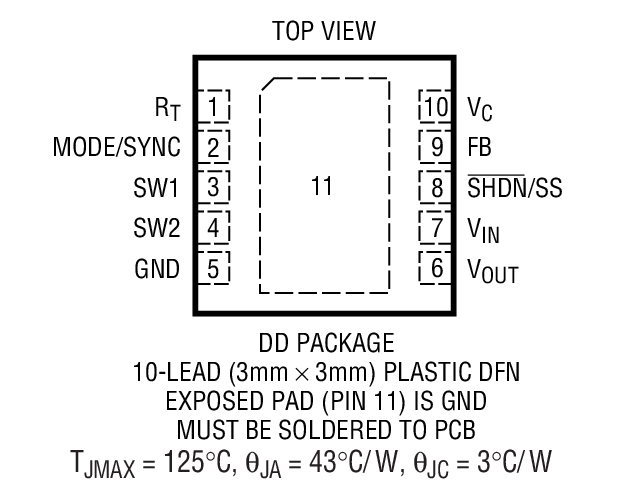

封装信息  |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC3440EDD#PBF | 3x3 DFN-10 | E | $3.38 | $2.84 |
| LTC3440EDD#TRPBF | 3x3 DFN-10 | E | $2.94 | |
| LTC3440EMS#PBF | MS-10 | E | $3.24 | $2.74 |
| LTC3440EMS#TRPBF | MS-10 | E | $2.80 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|---|---|
| DC425B | LTC3440EMS Demo Board (MSOP)| 1MHz, Synchronous Buck-Boost, Vin = 2.5V to 5.5V, Vout = 3.3V @ 0.6A | $75.00 |
| DC797A | LTC3440EDD Demo Board (DFN) | 1MHz, Synchronous Buck-Boost, Vin = 2.5V to 5.5V, Vout = 3.3V @ 0.6A | $150.00 |
