LTC3890-2 - 60V、低 IQ、双通道、两相、同步降压型 DC/DC 控制器

LTC®3890-2 是一款高性能、双通道、降压型开关稳压器 DC/DC 控制器,用于驱动全 N 沟道同步功率 MOSFET 级。该器件运用了一种恒定频率电流模式架构,因而可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出级异相运作,可最大限度地降低功率损失和源于输入电容器 ESR 的噪声。

50μA 的无负载静态电流延长了电池供电型系统中的工作寿命。OPTI-LOOP® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。4V 至 60V 的宽输入电源范围可涵盖众多的中间总线电压和电池化学组成。

用于每个控制器的独立 TRACK/SS 引脚负责在启动期间使输出电压斜坡上升。电流模式控制可限制短路情况下的电感器电流。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式操作、脉冲跳跃模式或连续导通模式。如需具有不同和 / 或附加特性的器件版本,请参见 LTC3890 系列概要 (产品手册中“引脚功能”部分中的“表 1”)。

特点
  • 宽 VIN 范围:4V 至 60V (绝对最大值为 65V)
  • 低工作 IQ:50μA (一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低了输入电容和电源所引起的噪声
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 可选的电流限值
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动或跟踪
  • 电源良好输出电压监视器
  • 低停机电流 IQ:< 14μA
  • 内部 LDO 采用 VIN 或 EXTVCC 给栅极驱动器供电
  • 小外形扁平 (仅高 0.75mm) 5mm x 5mm QFN 封装

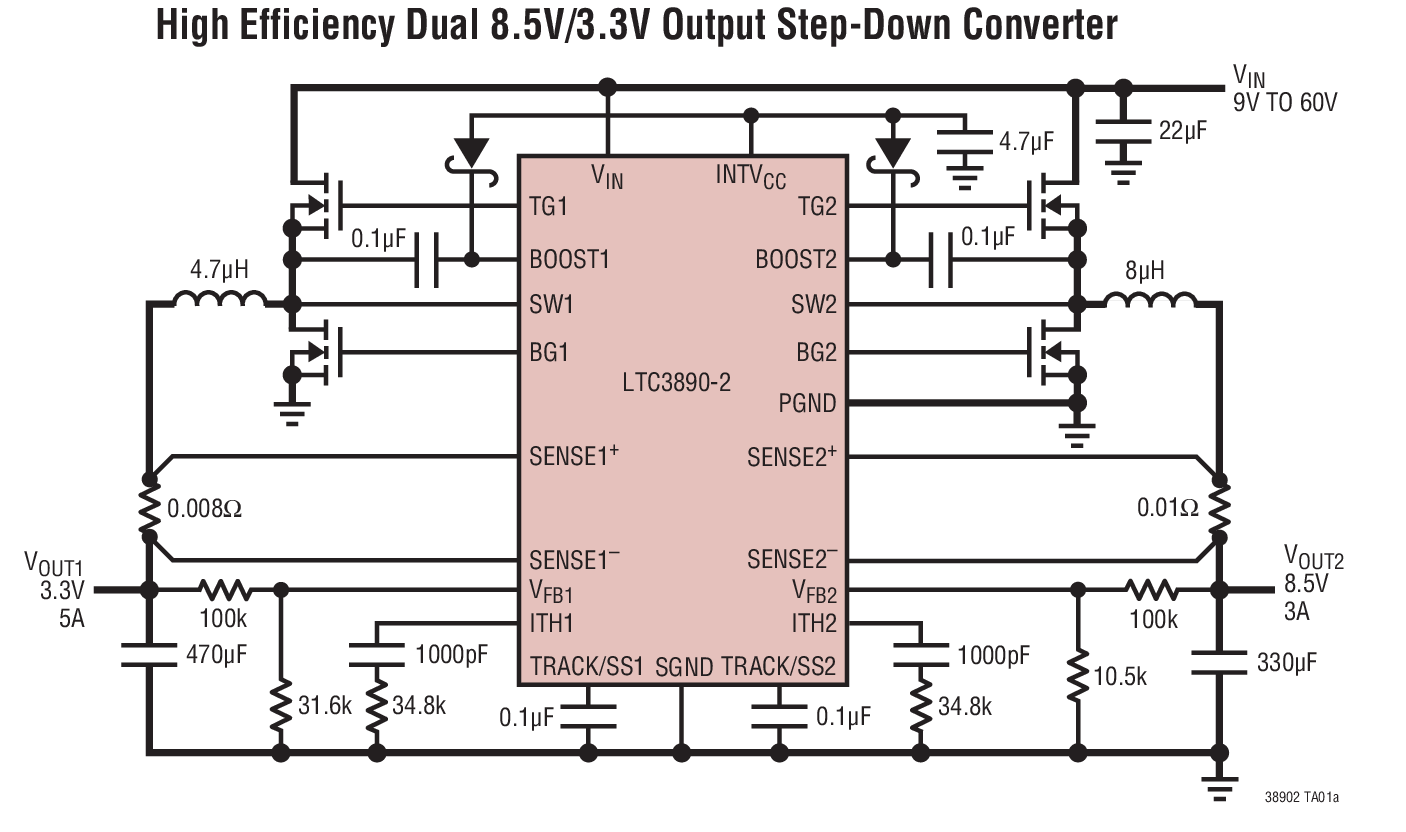

典型应用

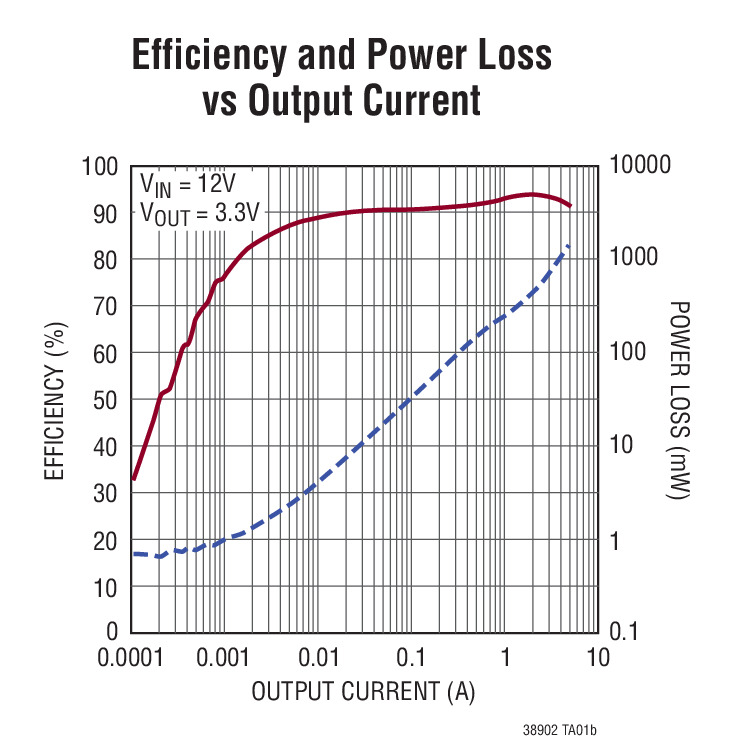

LTC3890-2 Typical Application
LTC3890-2 Typical Application
应用
  • 汽车上“始终保持接通”的系统
  • 电池供电式数字设备
  • 分布式 DC 电源系统
封装信息

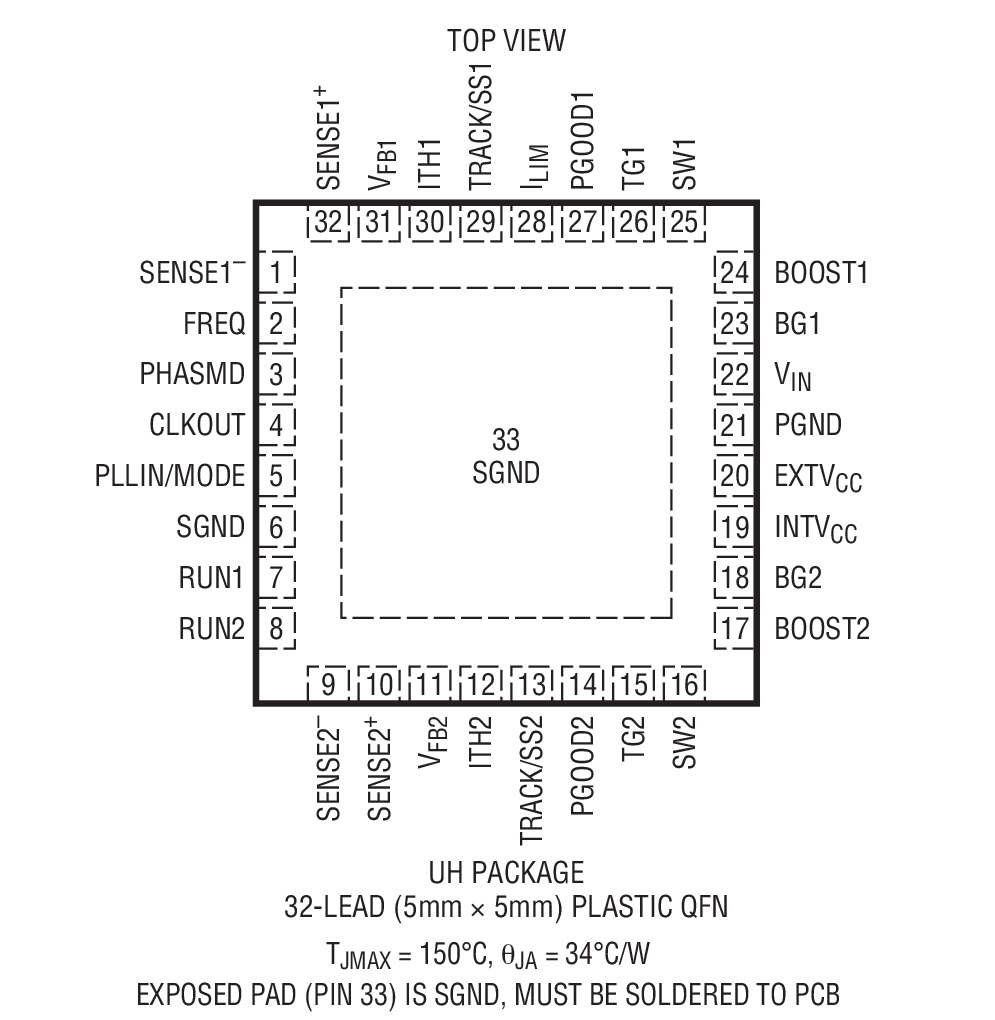

LTC3890-2 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC3890EUH-2#PBF5x5 QFN-32E$6.56$4.59
LTC3890EUH-2#TRPBF5x5 QFN-32E$4.65
LTC3890HUH-2#PBF5x5 QFN-32H$7.99$5.59
LTC3890HUH-2#TRPBF5x5 QFN-32H$5.65
LTC3890IUH-2#PBF5x5 QFN-32I$7.56$5.29
LTC3890IUH-2#TRPBF5x5 QFN-32I$5.35
LTC3890MPUH-2#PBF5x5 QFN-32MP$22.51$15.76
LTC3890MPUH-2#TRPBF5x5 QFN-32MP$15.82
演示电路板
器件型号描述价格
DC2236A-ALTC3890EUH-2 Demo Board | 16V ≤ VIN ≤ 60V; VOUT = 12V @ 25A$200.00
