LTC4007 - 4A、高效率、独立型锂离子电池充电器

LTC®4007 是一款用于 3 节或 4 节锂离子电池的完整恒定电流 / 恒定电压充电器控制器。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构,即使在采用陶瓷电容器时也不会产生可听噪声。采用一个编程电阻器可将充电电流的准确度设置为 ±4%。充电电流也可以作为编程电阻器两端上的一个电压来监视。 输出浮动电压根据电池的节数 (3 节或 4 节) 和化学组成 (4.2V / 4.1V) 通过引脚来设置。一个由外部电阻器进行设置的定时器负责设定总充电时间。当电池电压降至每节 3.9V 以下时,充电操作将自动重新开始。 LTC4007 包括一个热敏电阻输入,当检测到不安全的温度状况时,该热敏阻电阻输入将中止充电。如果电池电压低于 2.5V,则低电池电量指示器将被确定,并可用于设置一个涓流充电电流,以对电量耗尽电池进行安全的充电。FAULT 引脚也被确定,而且,充电操作将在低电池电量状况的持续时间超过总充电时间的 1/4 时终止。

特点
  • 用于 3 节或 4 节锂离子电池的完整充电器控制器
  • 高转换效率:达 96%
  • 输出电流超过 4A
  • ±0.8% 充电电压准确度
  • 用于锂离子电池的内置充电终止功能电路
  • AC 适配器电流限制功能最大限度地提高充电速率
  • 用于适宜温度充电的热敏电阻输入
  • 宽输入电压范围:6V 至 28V
  • 0.5V 压差电压;最大占空比:98%
  • 可编程充电电流:±4% 准确度
  • 用于充电、C/10 电流检测、AC 适配器接入、低电池电量、输入电流限制和故障的指示器输出
  • 充电电流监视器输出
  • 采用 24 引脚窄体 SSOP 封装
典型应用
LTC4007 Typical Application
应用
  • 笔记本电脑
  • 便携式仪器
  • 电池后备系统
  • 独立型锂离子电池充电器

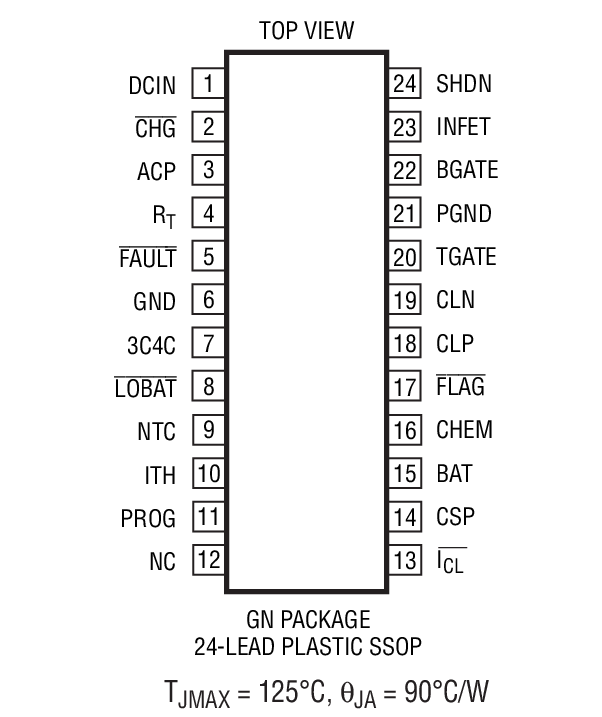

封装信息
LTC4007 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4007EGN#PBFSSOP-24E$5.45$3.80
LTC4007EGN#TRPBFSSOP-24E$3.90
演示电路板
器件型号描述价格
DC498CLTC4007EGN Demo Board | VIN = 13V to 20V, 3A Sync Buck Li-Ion Battery Charger$125.00
