LTC4079 - 具低静态电流的 60V、250mA 线性充电器

LTC®4079 是一款适合大多数电池化学组成类型的低静态电流、高电压线性充电器,包括锂离子 / 锂聚合物电池、铅酸电池或高达 60V 的 NiMH 电池组。最大充电电流可利用一个外部电阻器在 10mA 至 250mA 的范围内进行调节。电池充电电压采用一个外部电阻分压器来设定。

凭借一个集成型功率器件、电流检测和反向电流保护功能,一款采用 LTC4079 的完整充电解决方案仅需极少的外部组件。热调整功能可确保高达规定限值的最大充电电流,并没有发生过热的风险。充电操作可以采用 C/10 或可调定时器来终止。

当输入电压降至一个可调电平或电池电压时,输入电压调节功能电路将减小充电电流,从而使其非常适合于能量收集应用。该器件的其他特点包括适宜温度充电、失效电池检测、自动再充电 (采样反馈电路处于待机状态以实现可忽略的电池消耗) 和一个漏极开路 CHRG 状态输出。这款器件采用紧凑的耐热性能增强型 10 引脚 (3mm x 3mm) DFN 封装。

特点
  • 宽输入电压范围:2.7V 至 60V
  • 可调电池电压:1.2V 至 60V
  • 可调充电电流:10mA 至 250mA
  • 在充电期间具有低静态电流:IIN = 4μA
  • 在停机或充电时具有超低的电池消耗:IBAT < 0.01μA
  • 自动再充电
  • 高阻抗电源的输入电压调节
  • 热调整功能可实现输出电流的最大化,并不会发生过热
  • 具 ±0.5% 准确度的恒定电压反馈
  • NTC 热敏电阻输入以实现适宜温度充电
  • 可调安全定时器
  • 充电状态指示
  • 耐热性能增强型 10 引脚 (3mm x 3mm) DFN 封装
典型应用

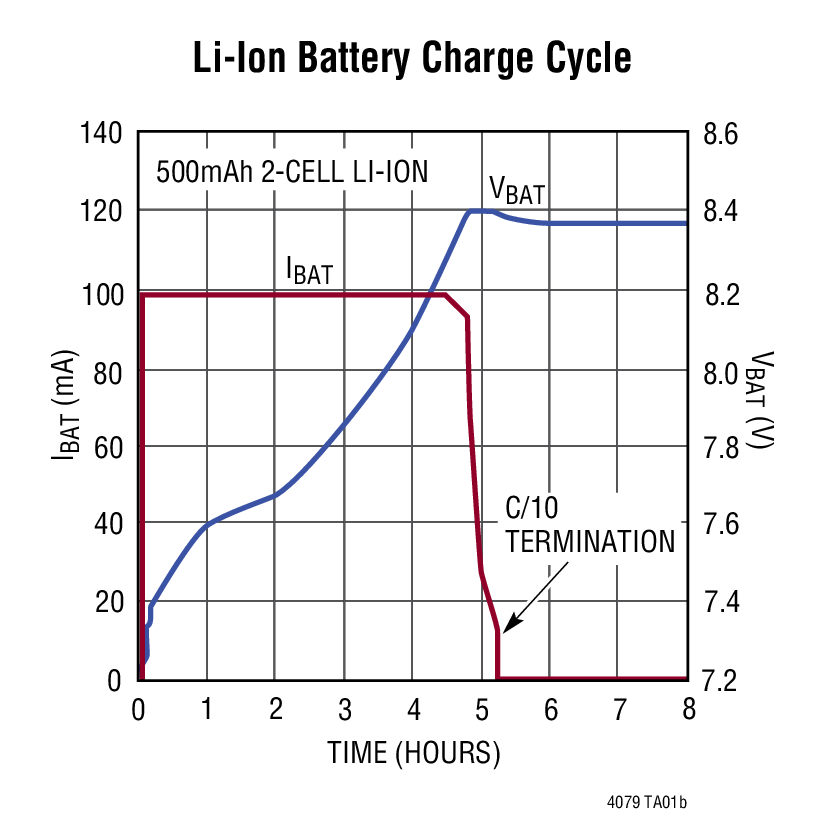

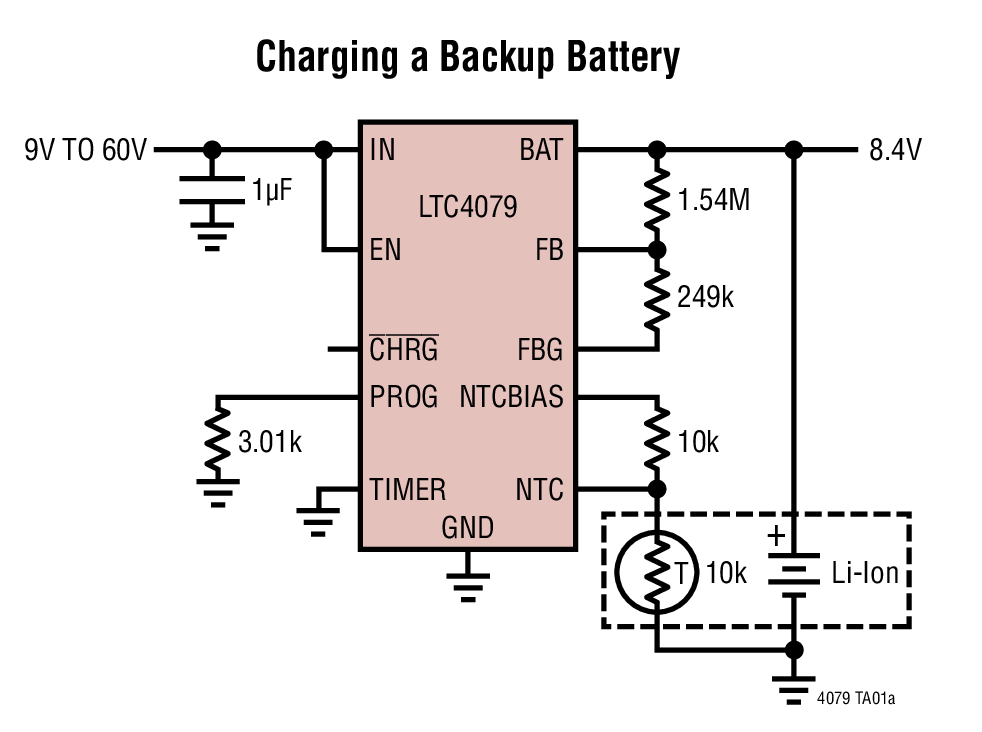

LTC4079 Typical Application
LTC4079 Typical Application
应用
  • 嵌入式汽车和工业
  • 采用另一个电池的后备电池充电
  • 能量收集充电器
  • 薄膜电池产品
封装信息

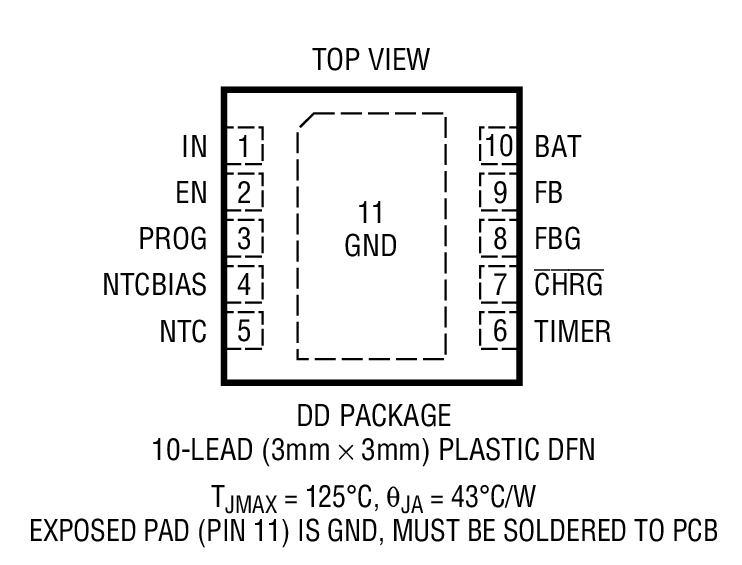

LTC4079 Package Drawing
Order Information 订购型号
器件型号封装温度价格 (以 1 ~ 99 片为批量)价格 (以 1000 片为批量) *
LTC4079EDD#PBF3x3 DFN-10E$3.36$2.35
LTC4079EDD#TRPBF3x3 DFN-10E$2.41
LTC4079IDD#PBF3x3 DFN-10I$3.86$2.70
LTC4079IDD#TRPBF3x3 DFN-10I$2.76
演示电路板
器件型号描述价格
DC2133ALTC4079 Demo Board | 2.7V-60Vin, 250mA Linear Charger with Low Quiescent Current$125.00
