LTC4101- 智能电池充电器控制器

LTC®4101 智能电池充电器是一款单芯片充电解决方案，它极大地简化了 SBS 兼容型系统的结构。LTC4100 实现了一种 Level 2 充电器功能，凭借此功能即可利用电池或主机来设置充电器。对处于充电状态中的电池上的一个 SafetySignal 进行监视，以获得温度、连通性和电池类型信息。当 AC 电源适配器被拿掉时，SMBus 接口保持运行状态，并对所有发送给它的 SMBus 活动信息做出响应，包括 SafetySignal 状态 (通过 ChargerStatus 命令)。另外，当检测到某种状态变化 (例如：电池移除、AC 适配器连接) 时，充电器还将向主机提供一个中断信号。

充电电流和电压被限制为特定电池化学组成的极限值，旨在改善系统的安全性和可靠性。极限值可以利用两个外部电阻器来设置。此外，由 AC 适配器提供的最大平均电流也是可编程的，以避免在同时提供负载电流和充电电流的情况下使适配器承受过大的负载。当提供系统负载电流时，充电电流将自动减小以防止发生适配器过载。

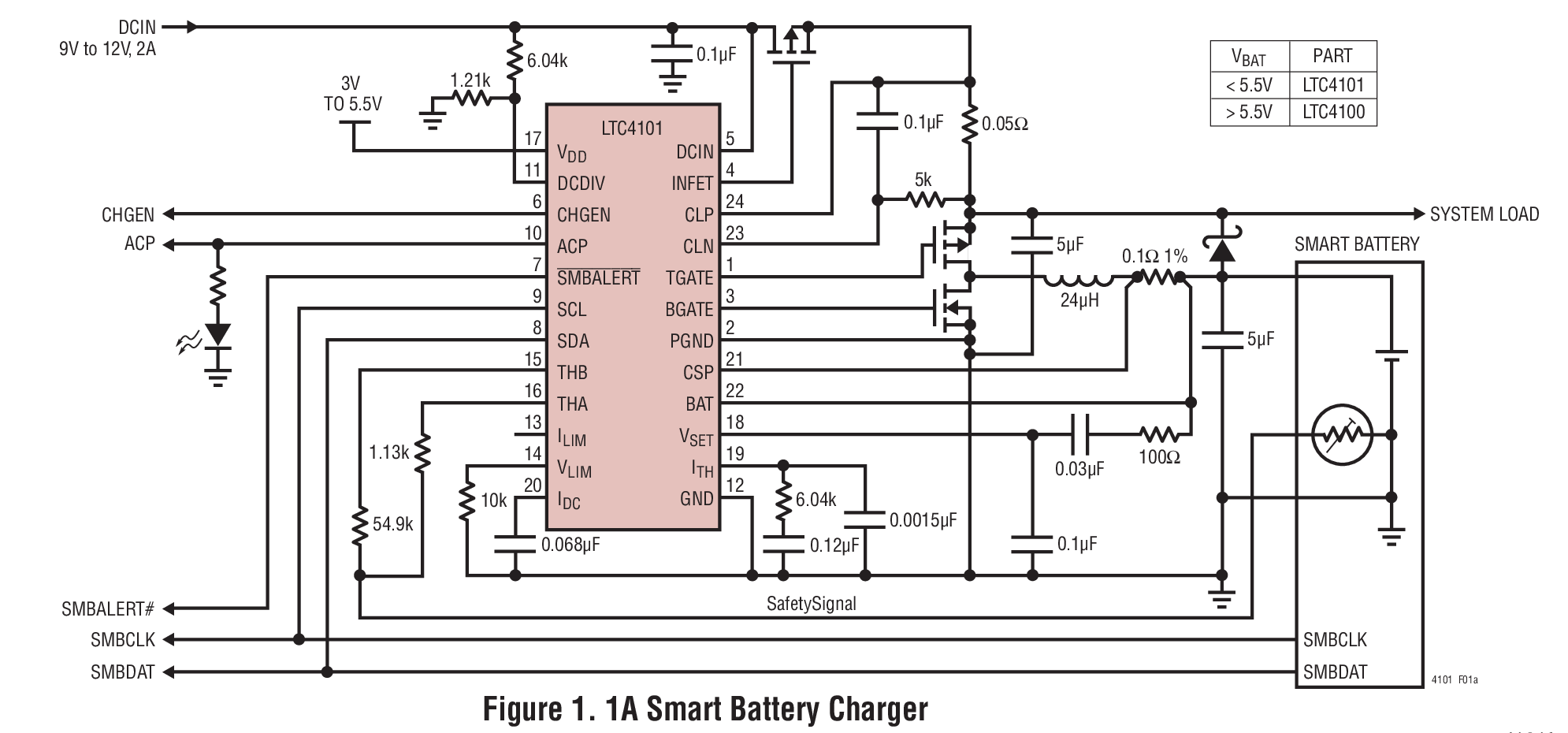

特点 单芯片智能电池充电器控制器 100% SMBus (Rev.1.1) 兼容性的支持允许器件在采用或未采用主机的情况下运作 能够提供高达 4A 的充电电流 高效率同步降压型充电器 VBAT 优化 3V 至 5.5V SMBus 加速器改善了 SMBus 定时 硬件中断和 SMBAlert 响应免除了中断轮询 0.5V 压差电压；最大占空比 >98% AC 适配器电流限值最大限度地提升了充电速率 ±0.8% 电压准确度；±4% 电流准确度 用于充电电流设置的 10 位 DAC 用于充电器电压设置的 11 位 DAC 可由用户来选择的过压和过流限值 具有高抗噪性的 SafetySignal 传感器 采用 24 引脚 SSOP 封装 典型应用

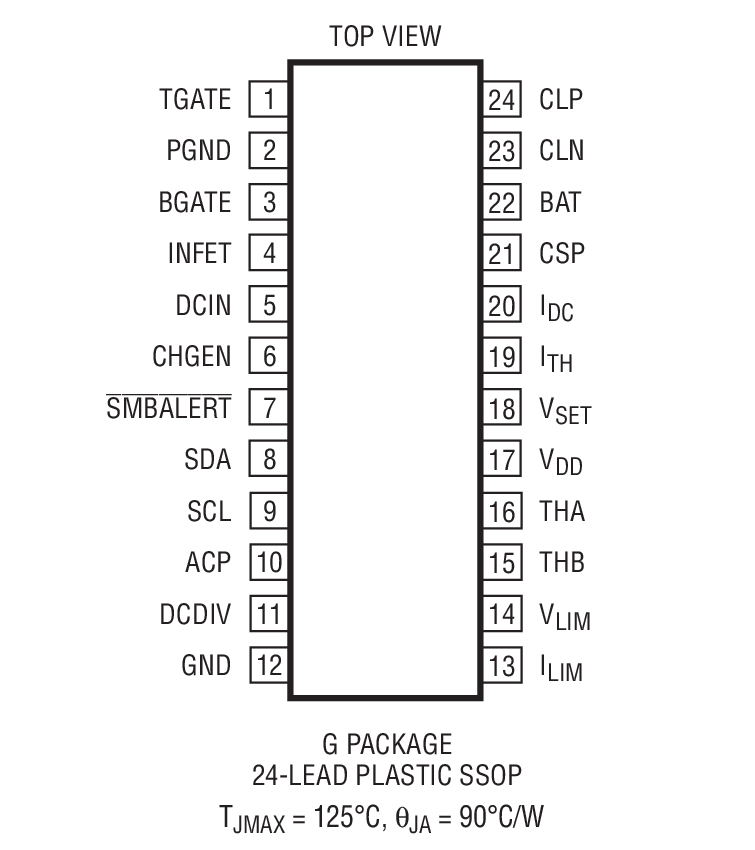

应用 便携式仪器和计算机 数据存储系统和电池后备服务器 封装信息
