LTC4215-1/LTC4215-3 - 具 I2C 兼容型监视功能的热插拔控制器
LTC®4215-1 / LTC4215-3 热插拔 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插入和拔出。利用一个外部 N 沟道传输晶体管，可使电路板电源电压和浪涌电流以一个可调速率斜坡上升。一个 I2C 接口和内置 ADC 实现了负载电流、电压和故障状态的监视。 该器件具有可调折返电流限值功能和一个负责设定浪涌电流的 dI/dt 的软起动引脚。一个 I2C 接口可以把该器件配置，以在 LTC4215-1 / LTC4215-3 检测到一个电流限制故障之后锁断或自动再起动。 该控制器还具有一些附加功能，包括：在发生故障时中断主机、提供三个通用输出、在输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。
LTC4215-1 具有一个 20µs 的电路断路器滤波器，适合那些需要快速故障响应时间的应用。LTC4215-3 则具有响应时间较长 (420µs) 的电路断路器滤波器，面向那些电源瞬变有可能超过 20us 的应用。
特点- 允许在带电背板上安全地插入
- 8 位 ADC 负责监视电流和电压
- I2C/SMBus 接口
- 宽工作电压范围：2.9V 至 15V
- dI/dt 控制的软起动
- 电路断路器超时：20µs (LTC4215-1) 或 420µs (LTC4215-3)
- 三个通用输出
- 用于外部 N 沟道 MOSFET 的高端驱动
- 无需外部栅极电容器
- 输入过压 / 欠压保护
- 在故障之后可任选锁断或自动重试
- 在发生故障之后向主机发出报警信号
- 具折返功能的浪涌电流限制
- 采用 24 引脚 (4mm x 5mm) QFN 封装

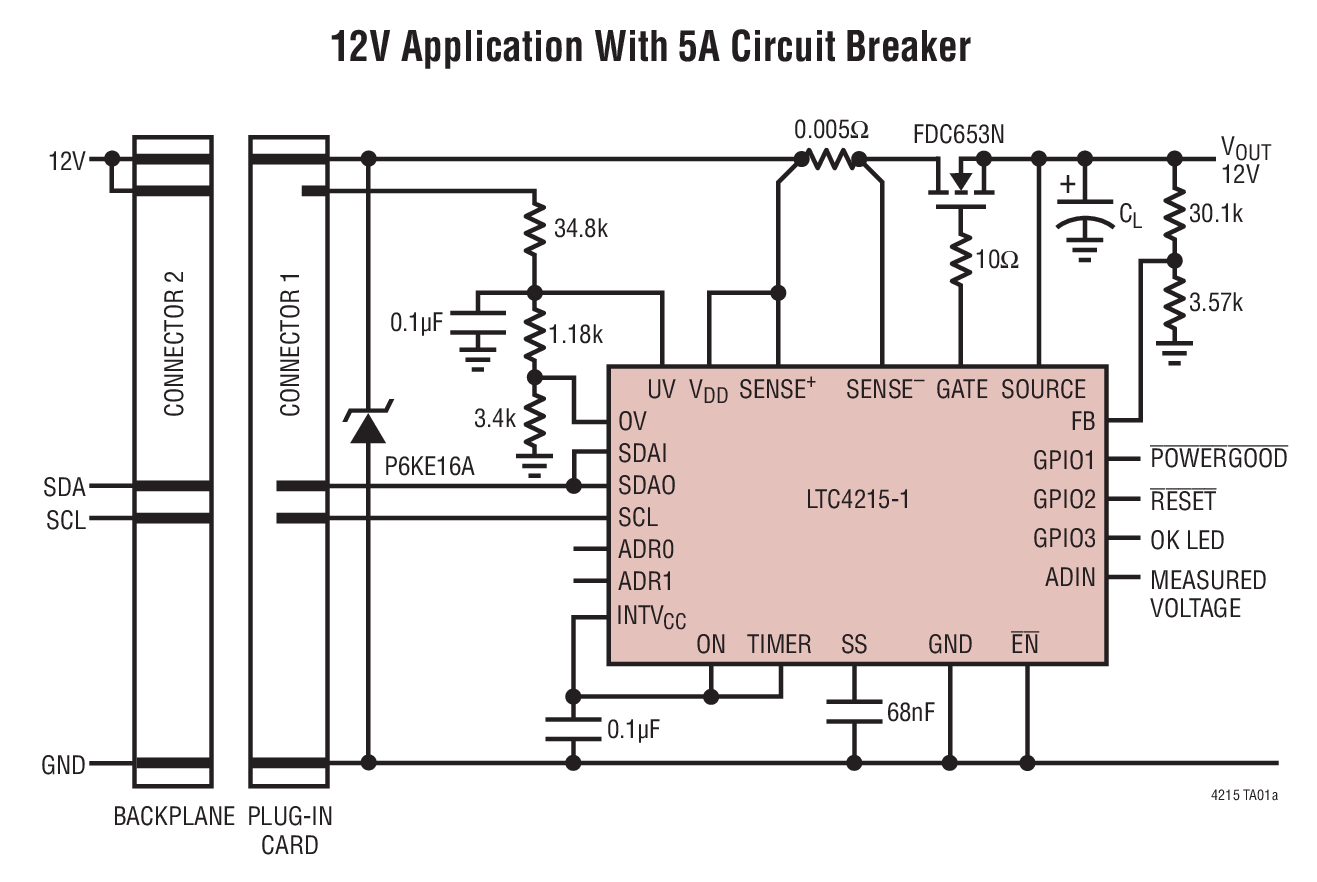

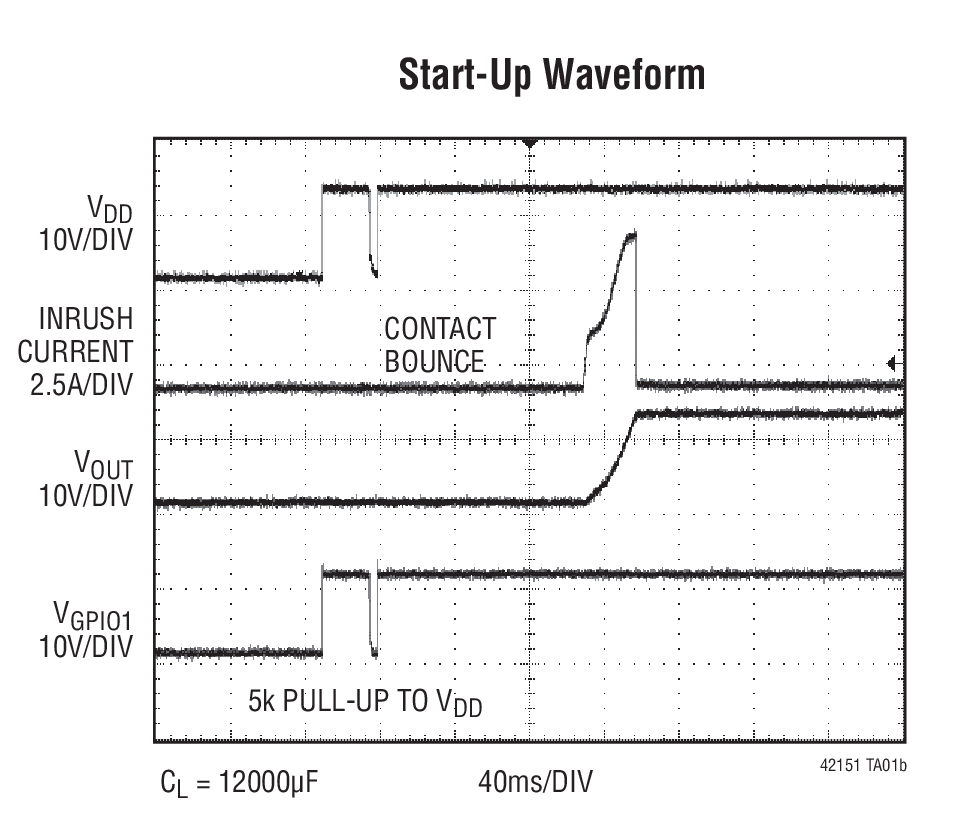

典型应用
 | 应用- 带电电路板插拔
- 电子电路断路器
- 计算机、服务器
- 平台管理

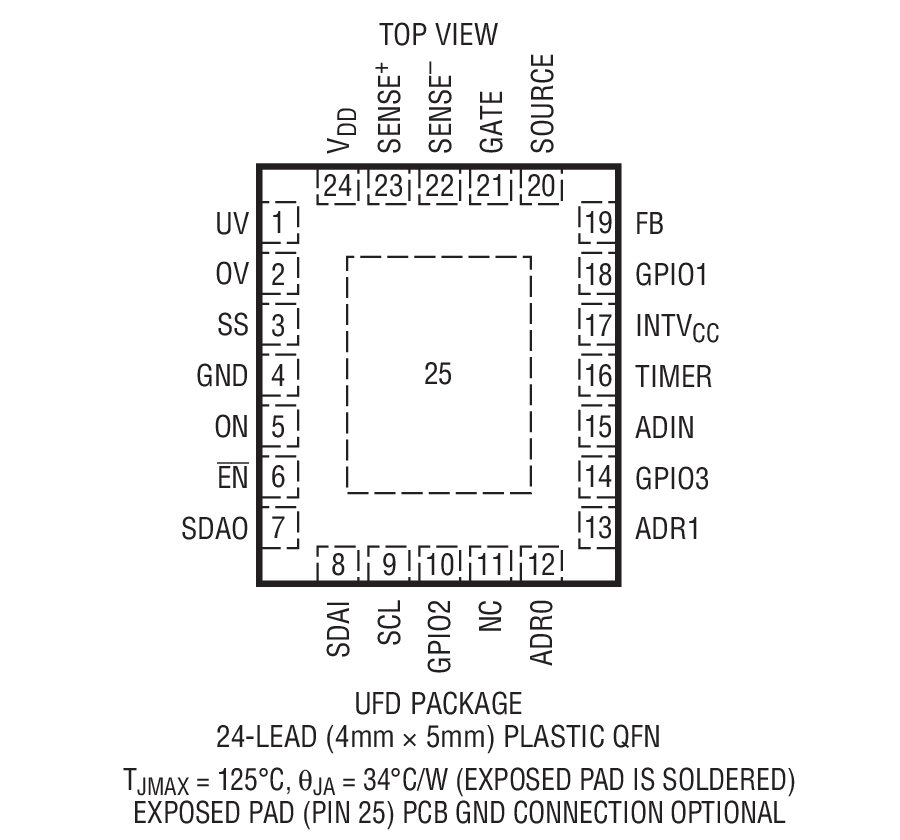

封装信息 |
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC4215CUFD-1#PBF | 4x5 QFN-24 | C | $5.78 | $3.95 |
| LTC4215CUFD-1#TRPBF | 4x5 QFN-24 | C | | $4.01 |
| LTC4215CUFD-3#PBF | 4x5 QFN-24 | C | $5.78 | $3.95 |
| LTC4215CUFD-3#TRPBF | 4x5 QFN-24 | C | | $4.01 |
| LTC4215IUFD-1#PBF | 4x5 QFN-24 | I | $6.94 | $4.74 |
| LTC4215IUFD-1#TRPBF | 4x5 QFN-24 | I | | $4.80 |
| LTC4215IUFD-3#PBF | 4x5 QFN-24 | I | $6.94 | $4.74 |
| LTC4215IUFD-3#TRPBF | 4x5 QFN-24 | I | | $4.80 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1243A | LTC4215-1 Hot Swap Controller with ADC and 3 GPIO (req DC590) | $100.00 |
Companion Boards| 器件型号 | 描述 | 价格 |
|---|
| DC590B | Isolated USB Serial Controller for Linear Technology QuikEval-Compatible Demo Boards | $50.00 |
