LTC4242 - 用于PCI Express 的 双插槽热插拨控制器

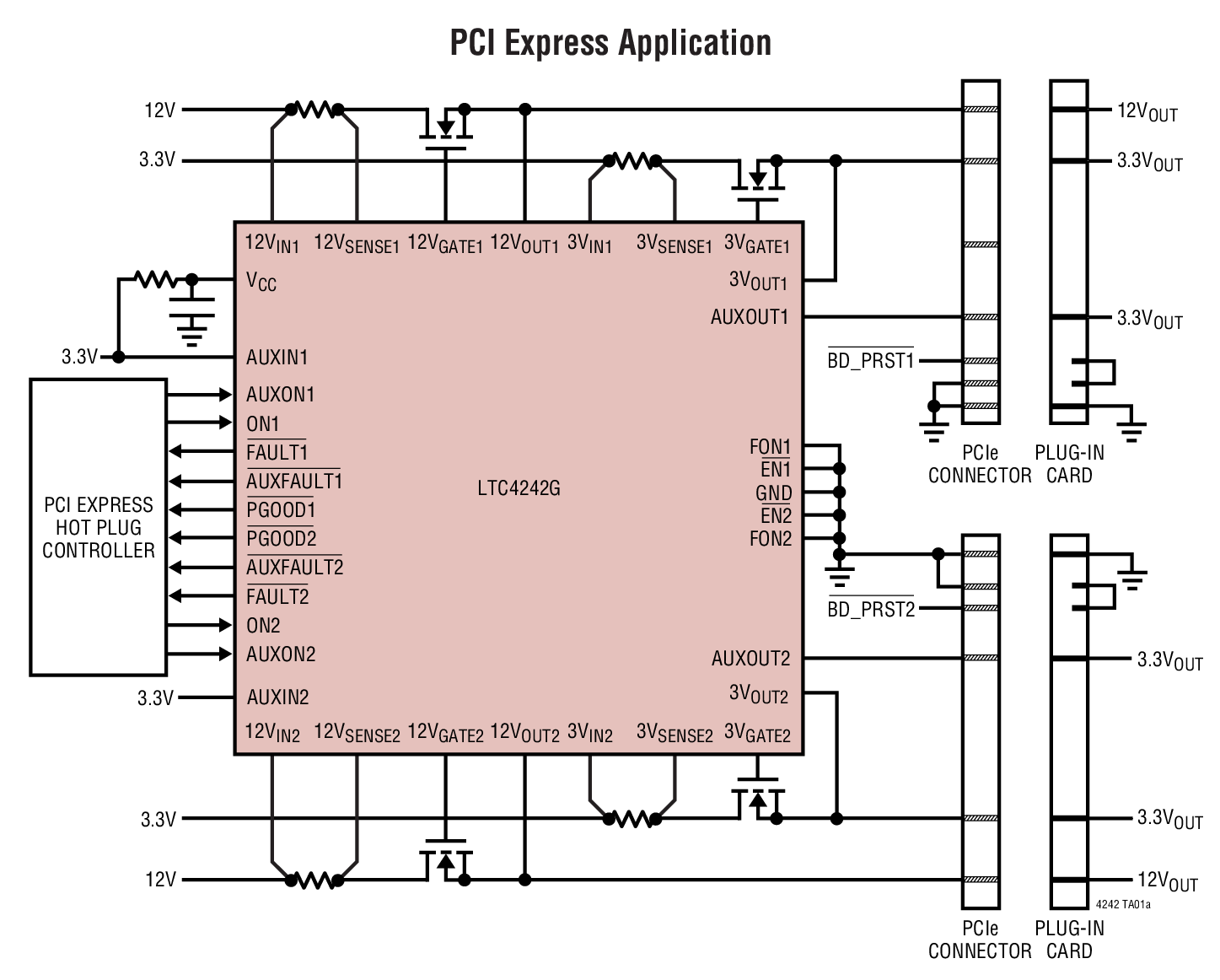

LTC®4242 热插拨 (Hot Swap™) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源，而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。
布设在 VCC 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULT 和 AUXFAULT 输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD 和 AUXPGOOD 输出则负责指示正确的主电源和辅助电源输出。
Order Information 订购型号| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|
| LTC4242CG#PBF | SSOP-36 | C | $4.71 | $3.30 |
| LTC4242CG#TRPBF | SSOP-36 | C | | $3.36 |
| LTC4242CUHF#PBF | 5x7 QFN-38 | C | $4.71 | $3.30 |
| LTC4242CUHF#TRPBF | 5x7 QFN-38 | C | | $3.36 |
| LTC4242IG#PBF | SSOP-36 | I | $5.64 | $3.96 |
| LTC4242IG#TRPBF | SSOP-36 | I | | $4.02 |
| LTC4242IUHF#PBF | 5x7 QFN-38 | I | $5.64 | $3.96 |
| LTC4242IUHF#TRPBF | 5x7 QFN-38 | I | | $4.02 |
演示电路板
| 器件型号 | 描述 | 价格 |
|---|
| DC1054A/B | DC1054A with DC1054B | LTC4242 Dual PCI Express Hot Swap Controller | $75.00 |
