LTC4449 - 高速同步 N 沟道 MOSFET 驱动器
LTC®4449 是一款高频栅极驱动器，专为驱动一个同步 DC/DC 转换器中的两个 N 沟道 MOSFET 而设计。强大的轨至轨驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。
LTC4449 具有一个用于输入逻辑电路的单独电源，以与控制器 IC 的信号摆幅相匹配。如果输入信号未被驱动，则 LTC4449 将启动一种停机模式，该模式把两个外部 MOSFET 全部关断。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 42V 的电压条件下运行。
LTC4449 在驱动器和逻辑电源上均包含欠压闭锁电路，当出现欠压情况时，该电路将关断外部 MOSFET。LTC4449 还内置了一种自适应贯通保护功能，用于防止因 MOSFET 交叉传导电流而引起功率损耗。
LTC4449 采用 2mm x 3mm DFN 封装。
特点

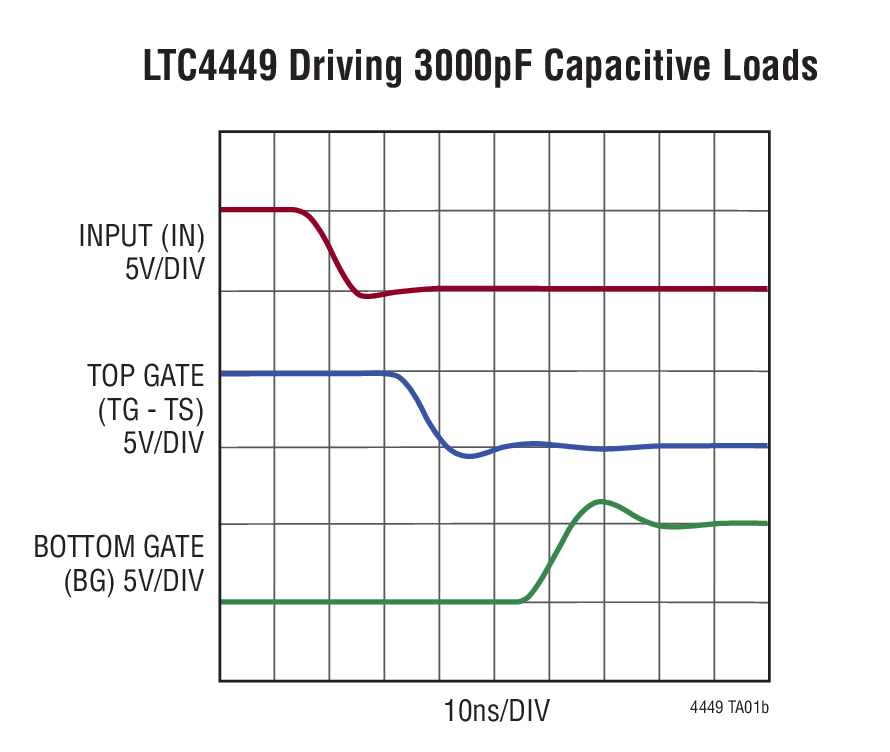

典型应用  | 应用

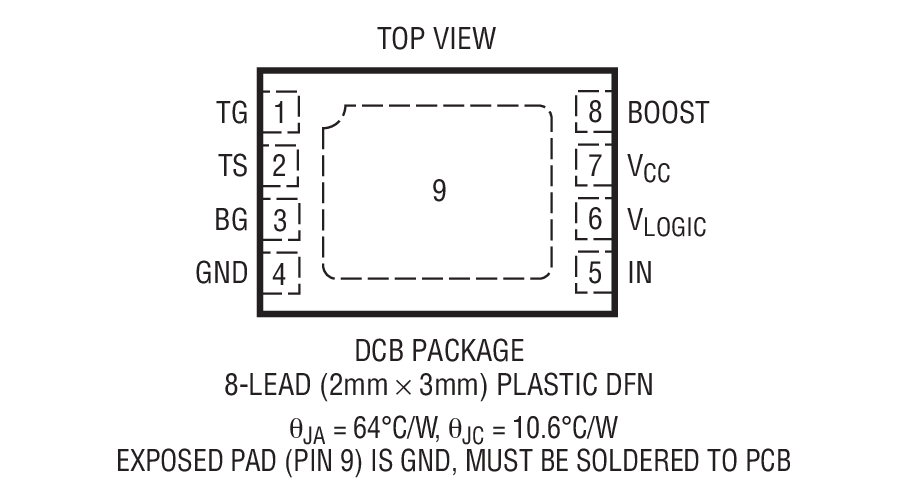

封装信息 |
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
|---|---|---|---|---|
| LTC4449EDCB#PBF | 2x3 DFN-8 | E | $1.79 | |
| LTC4449EDCB#TRMPBF | 2x3 DFN-8 | E | $1.79 | $1.30 |
| LTC4449EDCB#TRPBF | 2x3 DFN-8 | E | $1.79 | $1.25 |
| LTC4449IDCB#PBF | 2x3 DFN-8 | I | $1.99 | |
| LTC4449IDCB#TRMPBF | 2x3 DFN-8 | I | $1.99 | $1.44 |
| LTC4449IDCB#TRPBF | 2x3 DFN-8 | I | $1.99 | $1.39 |
- 用于高效率降压型或升压型 DC/DC 转换器的高速同步 N 沟道 MOSFET 驱动器具有强大的栅极驱动
