LTC488 - 四通道 RS485 线路接收器

LTC®488 和 LTC499 是低功率差分总线/线路接收器,专为多点数据传输标准 RS485 应用而设计,具有扩展的共模范围 (12V 至 -7V)。它们也符合 RS422 的要求。 与其双极型同类设计相比,CMOS 设计提供了显著的节能效果,而且并未牺牲针对过载或 ESD 损害的坚固性。 该接收器具有三态输出,且接收器输出在整个共模范围内保持高阻抗。 这款接收器具有一种故障保险功能,它可在输入被置于开路状态时确保一种高输出状态。 该器件的 AC 和 DC 规格均在 4.75V 至 5.25V 的电源电压范围内得到保证。

特点
  • 低功率:ICC = 7mA (典型值)
  • 专为 RS485 或 RS422 应用而设计
  • 单 5V 电源
  • -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
  • 60mV 典型输入迟滞
  • 接收器在三态或电源关断的情况下保持高阻抗
  • 28ns 典型接收器传播延迟
  • 引脚与 SN75173 兼容 (LTC488)
  • 引脚与 SN75175 兼容 (LTC489)
典型应用
LTC488 Typical Application
应用
  • 低功率 RS485/RS422 接收器
  • 电平变换器
封装信息
LTC488 Package Drawing
LTC488 Package Drawing

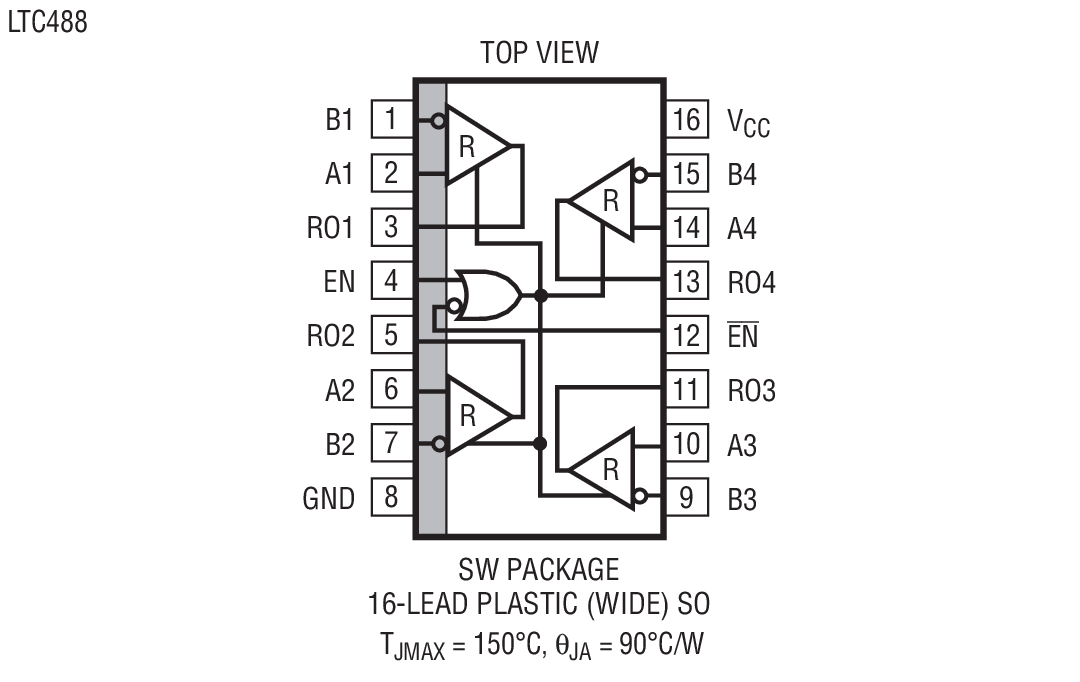

LTC488 Package Drawing

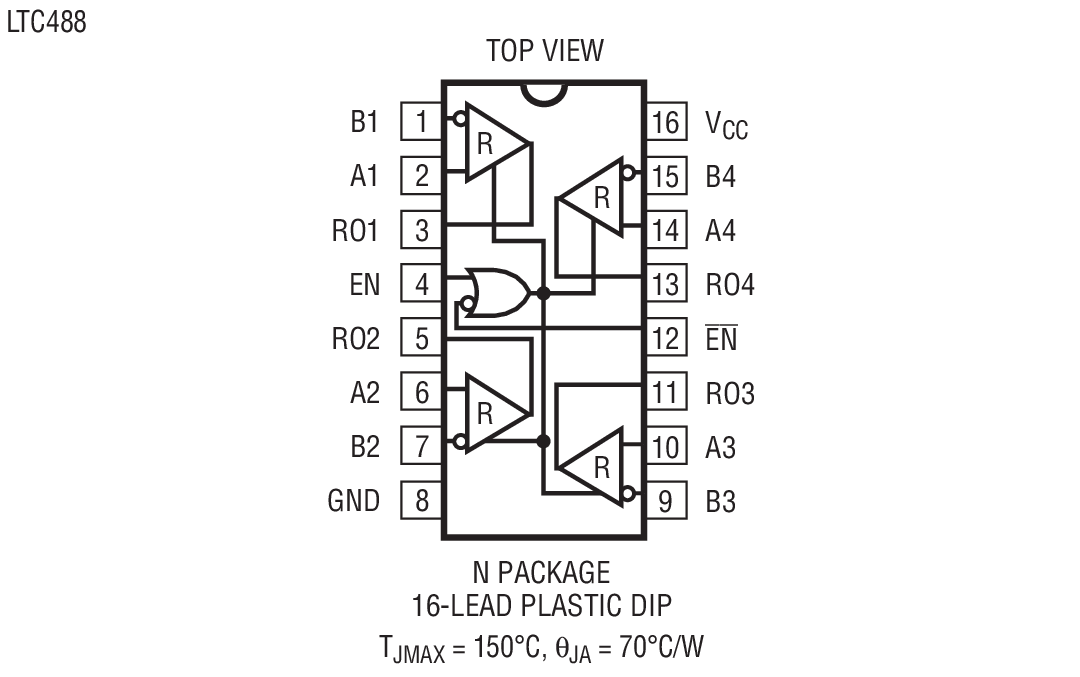

LTC488 Package Drawing
