LTC6400-20 - 针对 300MHz IF 的 1.8GHz、低噪声、低失真差分 ADC 驱动器

LTC®6400-20 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动12位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。 LTC6400-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。与采用IF增益部件和变压器的替代解决方案相比，LTC6400-20 节省了空间和功率。LTC6400-20 采用紧凑型 16 引脚3mm x 3mm QFN 封装，工作温度范围为 -40°C 至 85°C。

特点

1.8GHz -3dB 带宽
10V/V 的固定增益 (20dB)
在 70MHz 时的 -94dBc IMD3 (等效 OIP3 = 51dBm)
在 300MHz 时的 -65dBc IMD3 (等效 OIP3 = 36.5dBm)
内部运算放大器噪声为 1nV/√Hz
总输入噪声为 2.1nV/√Hz
噪声系数为 6.2dB
差分输入和输出
200Ω 输入阻抗
电源电压范围为 2.85V 至 3.5V
电源电流为 90mA (270mW)
可调输出共模电压：1V 至 1.6V
DC 或 AC 耦合操作
最大差分输出摆幅为 4.4VP-P
小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装

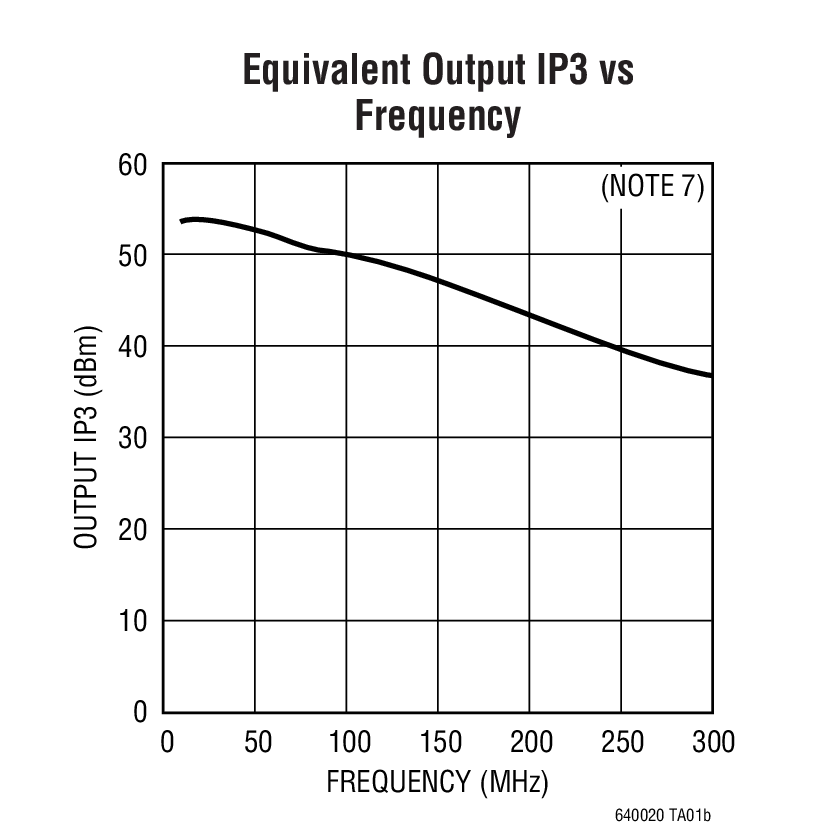

典型应用

应用

差分 ADC 驱动器
差分驱动器/接收器
单端至差分转换
IF 采样接收器
SAW 滤波器连接

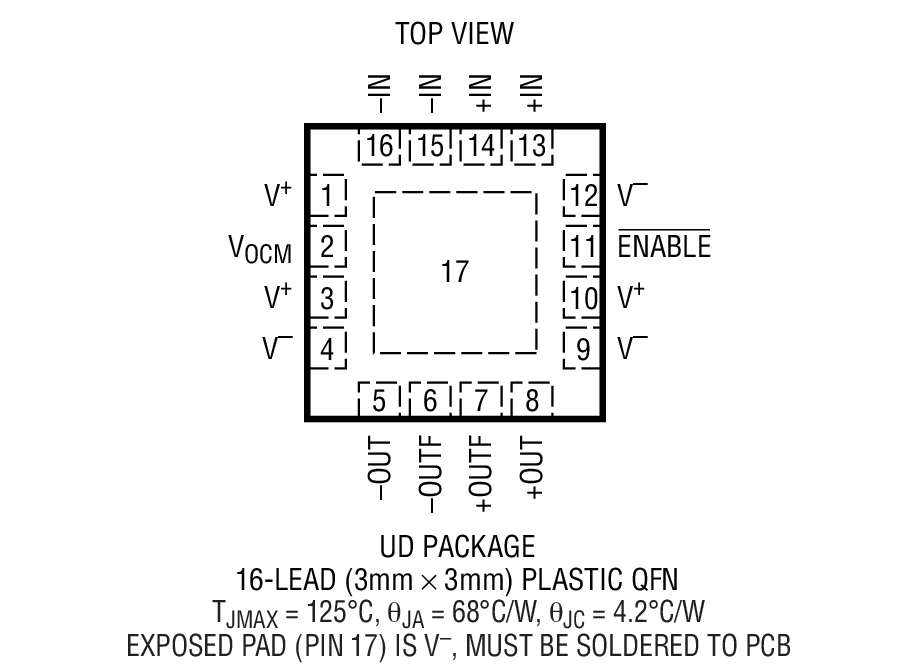

封装信息

**Order Information 订购型号**
器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC6400CUD-20#PBF	3x3 QFN-16	C	$4.57	$3.20
LTC6400CUD-20#TRPBF	3x3 QFN-16	C		$3.26
LTC6400IUD-20#PBF	3x3 QFN-16	I	$5.26	$3.68
LTC6400IUD-20#TRPBF	3x3 QFN-16	I		$3.74

演示电路板


器件型号	描述	价格
DC987B-C	LTC6400-20 3GHz Fully Differential ADC Driver Demo Circuit	$80.00
