FAN7081_GF085:高端栅极驱动器

FAN7081_GF085 是一款高端栅极驱动IC,用于高压、高速驱动工作电压达到600V的MOSFET或IGBT。

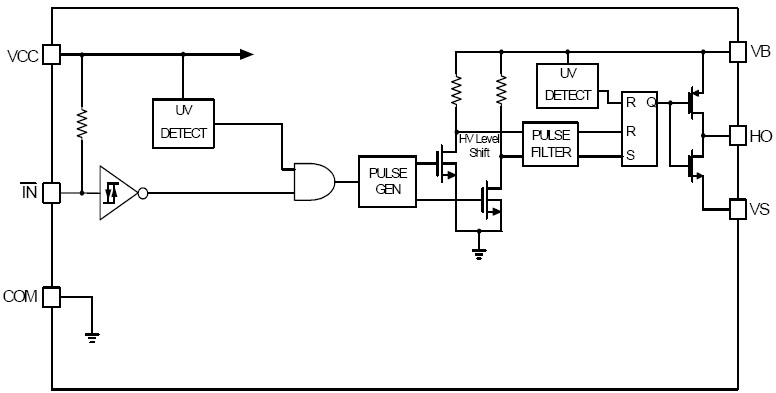

功能图框 FUNCTIONAL BLOCK DIAGRAM

FAN7081_GF085 功能图框

技术特性
  •   符合AEC Q100
  • 浮动通道设计用于自举运行,最高工作电压可达+ 600V
  • VS引脚上的负瞬态电压的容差
  • 抗dv/dt噪声
  • 栅极驱动电源范围从10V至20V
  • 欠压闭锁
  • CMOS施密特触发输入,带上拉
  • 高端输出与输入(反相输入)异相
应用
  • 舒适与便捷
  • 人体电子
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FAN7081M_GF085 量产
从2009年6月起符合绿色标准
$1.3 SO 8L NB 示意图  第一行:$Y (飞兆徽标)
&Z (工厂编码)
&2 (2 位日期代码) &K
第二行:FAN
第三行:7081B
ESD (HBM) :  1000  V
RTHETA (JA) :  200  °C/W
Moisture Sensitivity Level (MSL) :  1
FAN7081MX_GF085 量产
从2009年6月起符合绿色标准
$1.3 SO 8L NB 示意图
胶带卷轴
第一行:$Y (飞兆徽标)
&Z (工厂编码)
&2 (2 位日期代码) &K
第二行:FAN
第三行:7081B
ESD (HBM) :  1000  V
RTHETA (JA) :  200  °C/W
Moisture Sensitivity Level (MSL) :  1
应用指南
应用指南 说明
AN-1029 Maximum Power Enhancement Techniques for SO-8 Power MOSFETs(263 K) 2011年3月05日
AN-1032 Performance Restrictions Associated with 3.5 Watts SO-8 Power MOSFETs(35 K) 2011年3月05日
AN-9052 Design Guide for Selection of Bootstrap Components(103 K) 2011年6月28日
数据资料DataSheet下载
概述 文档编号 版本
高端栅极驱动器 FAN7081_GF085 1
