FPF2104:全功能负载开关

FPF2104 是一系列负载开关，为可能遇到大电流条件的系统和负载提供全面保护。这些器件包含一个0.125W限流P沟道MOSFET，可在1.8-5.5V的输入电压范围内工作。开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。每个部件均包含热关断保护功能，当持续的过流条件导致过热时，该功能会关闭开关，以防止损坏部件。当开关电流达到限流值时，部件会在恒流模式下工作，以防止过量电流造成损坏。对于FPF2100-FPF2102和FPF2104-FPF2106，如果10ms过后恒流条件依然存在，则这些部件将会关闭开关，并拉低故障信号引脚(FLAGB)。 FPF2100、FPF2101、FPF2104和FPF2105均具有自动重启功能，160ms过后，如果ON引脚依然处于活动状态，则该功能将再次接通开关。 FPF2102和FPF2106不具有这项自动重启功能，因此开关将一直处于关闭状态，直到ON引脚被再次激活。对于FPF2103和FPF2107，限流条件会立即将故障信号引脚拉至低电平，而且该部件将保持在恒流模式下，直到开关电流降至限流以下。对于FPF2100至FPF2103，最低限流值为200mA，而对于FPF2104至FPF2107，最低限流值则为400mA。这些部件采用节省空间的5引脚SOT23封装。

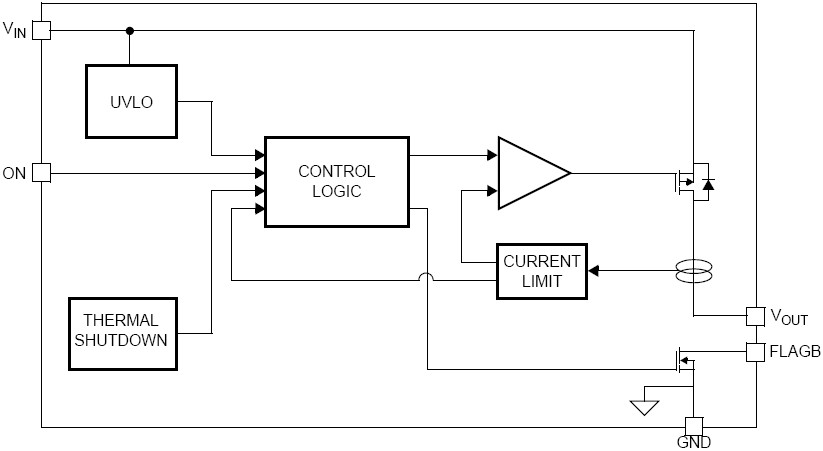

功能图框 FUNCTIONAL BLOCK DIAGRAM

技术特性

1.8V到5.5V的输入电压范围
受控的打开功能
200mA和400mA限流选项
欠压闭锁
热关断
1uA关断电流
自动重启
快速限流响应时间
3us到中度过流
20ns到硬短路
故障消隐
符合RoHS标准

应用

存储和外设
其他有线通信
手机
WLAN网卡和宽带接入
多媒体平板电脑
PMP/MP3播放器

订购信息 Ordering Information

产品	生态状况	价格	封装信息	封装标记规则	资格支持
FPF2104	量产	$0.41	SOT-23 5L 示意图胶带卷轴	第一行:E(空间) E(空间) Y (二进制历年编码)	FIT : 1.5 ESD (HBM) : 4000 V RTHETA (JA) : 150 °C/W

应用指南

应用指南	说明
AN-7012	FPF2100/7 Evaluation Board Users Guide(764 K) 2011年3月05日
AN-9047	Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日

数据资料DataSheet下载

概述	文档编号/大小	版本
全功能负载开关	FPF2104(417.0kB)	1
