FPF2109:提供反向电流阻隔的全功能负载开关
FPF2108至FPF2110是一系列负载开关，为可能遇到大电流条件的系统和负载提供全面保护。 该器件包含0.125W限流的P沟道MOSFET，它可以在1.8V至5.5V的输入电压范围中操作。 当MOSFET关闭且输出电压高于输入电压时，反向电流阻隔功能会阻止电流在内部流动。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能，当持续的过流条件导致过热时，该功能会关闭开关，以防止损坏部件。 当开关电流达到限流值时，部件会在恒流模式下工作，以防止过量电流造成损坏。 对于FPF2108，如果恒流情况在10ms后仍存在，则该部件将会关闭开关，并将故障信号引脚(FLAGB)拉至低电平状态。 该开关将保持关闭状态，直至ON引脚被启动为止。 对于FPF2109和FPF2110器件而言，限流情况会立即将故障信号引脚拉至低电平状态，并且该部件将保留在恒流模式中，直至开关电流降至限流以下。 对于FPF2109器件而言，最低的限流为200mA，而对于FPF2108和FPF2110器件而言，最低限流为400mA。 这些部件采用节省空间的5引脚SOT23封装。

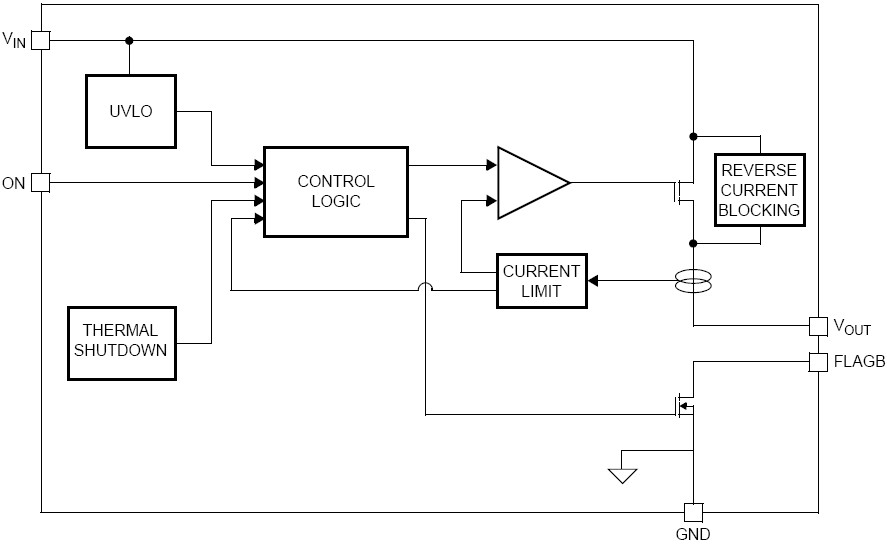

功能图框 FUNCTIONAL BLOCK DIAGRAM
技术特性
|
应用
|
订购信息 Ordering Information
| 产品 | 生态状况 | 价格 | 封装信息 | 封装标记规则 | 资格支持 |
| FPF2109 | 量产 | $0.47 | SOT-23 5L 示意图
胶带卷轴 |
第一行:E(空间) E(空间) Y (二进制历年编码) |
FIT : 1.5 ESD (HBM) : 4000 V RTHETA (JA) : 150 °C/W |
应用指南
| 应用指南 | 说明 |
| AN-8019 | 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日 |
| AN-8020 | Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日 |
| AN-9047 | Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日 |
数据资料DataSheet下载
| 概述 | 文档编号/大小 | 版本 |
| 提供反向电流阻隔的全功能负载开关 | FPF2109(417.0kB) | 1 |
