FPF2193:带可调节限流的全功能负载开关

FPF2193 是一款负载开关,为可能遇到大电流条件的系统和负载提供全面保护。 这些器件包含一个55mΩ限流P沟道MOSFET,它可在1.8-5.5V的输入电压范围内工作。 在内部,当MOSFET处于关闭状态,并且输出电压高于输入电压时,电流会被阻止流动。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能,当持续的过流条件导致过热时,该功能会关闭开关,以防止损坏部件。

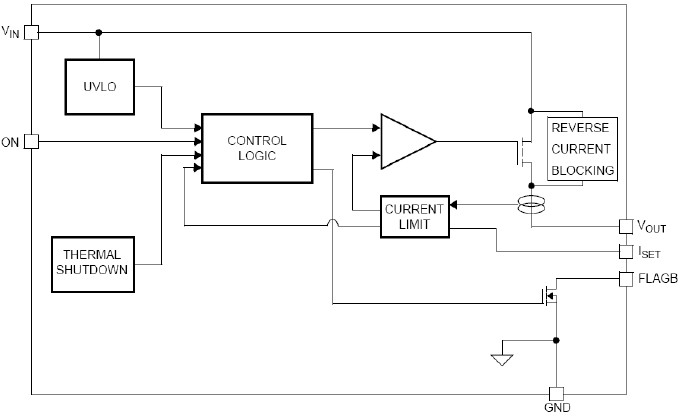

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF2193 功能图框

技术特性
  • 1.8至5.5V输入电压范围
  • 受控的打开功能
  • 0.1-1.5A可调限流
  • 欠压闭锁
  • 热关断
  • 2µA关断电流
  • 自动重启
  • 快速限流响应时间
  • 5µs到中度过流
  • 30ns到硬短路
  • 故障消隐
  • 反向电流阻隔
应用
  • 多媒体平板电脑
  • 存储和外设
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF2193 量产 $0.56 WL-CSP 6L 示意图
胶带卷轴
第一行:S6&K
第二行: (引脚 1)
&2 (2 位日期代码) &Z (工厂编码)
FIT :  1.5
ESD (HBM) :  8000  V
RTHETA (JA) :  85  °C/W
应用指南
应用指南 说明
AN-8019 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020 Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日
AN-9047 Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日
数据资料DataSheet下载
概述 文档编号/大小 版本
带可调节限流的全功能负载开关 FPF2193(417.0kB) 1
