FPF2702:AccuPower™ 先进负载管理产品

FPF2702 AccuPower™ FPF270X系列是限流负载开关产品,可为过电流条件的系统和负载提供全面保护。 最小限流值可从0.4A到2.0A进行调节。 FPF270X包含压摆率受控N沟道MOSFET和压摆率打开特性,以防止“热插拔”负载或瞬时超载需求所造成的电源总线干扰。 输入电压范围为2.8V至36V。 可使用低电压逻辑兼容ON引脚来激活或者禁用负载。 可使用故障标志引脚和/或电源正常引脚来监控故障状态。

技术特性
  • 2.8V至36V输入电压范围
  • RDS(ON)=88mmΩ
  • (典型值)
  • 0.4A至2A可调节限流(最小值)
  • 压摆率控制
  • ESD保护,超过2,000V HBM
  • 热关断
  • 低电平有效使能
  • UVLO保护
  • 电源正常输出
应用
  • 多媒体平板电脑
  • 存储和外设
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器

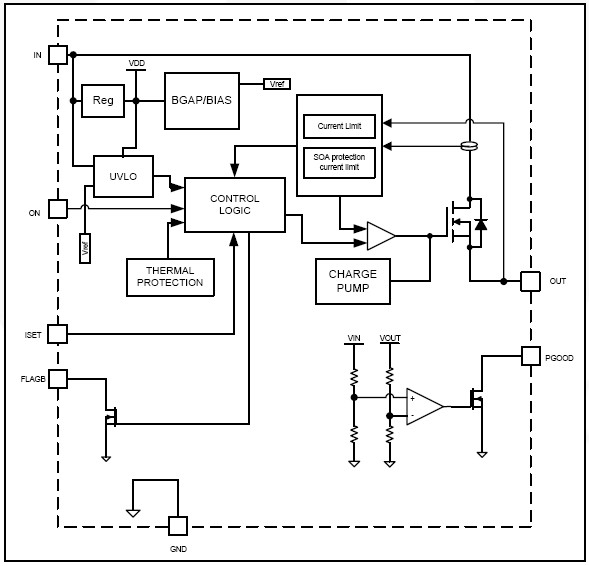

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF2702 功能图框

订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF2702MPX 量产 $1.08 MLP 3x3 8L (Power 33) 示意图
胶带卷轴
第一行:$Y (飞兆徽标)
&Z (工厂编码)
&2 (2 位日期代码) &K
第二行:FPF
第三行:2702
ESD (HBM) :  2000  V
Moisture Sensitivity Level (MSL) :  1
Max Reflow Temp :  260
FPF2702MX 量产 $1.02 SO 8L NB 示意图
胶带卷轴
第一行:$Y (飞兆徽标)
&Z (工厂编码)
&2 (2 位日期代码) &K
第二行:FPF
第三行:2702
ESD (HBM) :  2000  V
Moisture Sensitivity Level (MSL) :  1
Max Reflow Temp :  260
应用指南
应用指南 说明
AN-8019 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020 Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03
数据资料DataSheet下载
概述 文档编号/大小 版本
AccuPower™ 先进负载管理产品 FPF2702(417.0kB) 1
