LT4254 具开路检测功能的正高压热插拨控制器

LT®4254 高压热插拨 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插拨。对于 10.8V 至 36V 范围内的供电电压,一个内部驱动器对高压侧 N 沟道MOSFET的栅极进行控制。该器件具有一个用于指示异常低负载电流状态的开路检测 (OPEN) 输出。

 LT4254 具有一个可调模拟折返电流限制。如果电源处于电流限值状态的时间超过了一个可调时间量,则 N 沟道 MOSFET 关断,PWRGD 输出走低,且 LT4254 要么在一个超时延迟之后自动重试,要么锁断至 UV 引脚循环至低电平为止。RETRY 引脚将设定该器件是在一个过流故障之后自动重试,还是锁断至 UV 引脚循环至低电平为止。

 PWRGD 输出可指示输出电压何时升至一个可设置电平之上。一个从 VCC 引出的外部电阻串提供了可编程欠压和过压保护。

产品特点 Features
  • 允许电路板在带电背板上安全地插拨
  • 可在 10.8V 至 36V 的范围内控制供电电压
  • 折返电流限制
  • 开路和过流故障检测
  • 驱动一个外部 N 沟道 MOSFET
  • 过流故障之后进行自动重试或锁断操作
  • 可编程供电电压上电速率
  • 欠压和过压保护
  • MOSFET 开路检测
  • 16 引脚 SSOP 封装

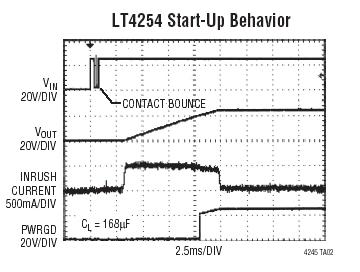

参数
LT4254 参数
应用
  • 板卡带电插拨
  • 电子电路断路器 / 电源总线
  • 工业用高压侧开关 / 电路断路器
  • 24V 工业 / 报警系统
  • 12V 和 24V 分布式电源系统
典型应用图
LT4254 典型应用
LT4254 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT4254CGN SSOP 16 C $2.25 $1.95
LT4254CGN#PBF SSOP 16 C $2.25 $1.95
LT4254CGN#TR SSOP 16 C $2.01
LT4254CGN#TRPBF SSOP 16 C $2.01
LT4254IGN SSOP 16 I $2.60 $2.25
LT4254IGN#PBF SSOP 16 I $2.60 $2.25
LT4254IGN#TR SSOP 16 I $2.31
LT4254IGN#TRPBF SSOP 16 I $2.31
LT4254 数据手册及相关资料下载
  1. 数据手册(英文) : LT4254 - Positive High Voltage Hot Swap Controller with Open-Circuit Detect.PDF
  2. 设计要点 (英文) : DN290 - Monitor Network Compliant -48V Power Supplies.PDF
  3. 可靠性数据 : R568 Reliability Data .PDF
  4. 产品选型卡 : High Voltage Hot Swap Controllers.PDF
