LTC1645 双路热插拔控制器/电源序列发生器
LTC®1645 是一种允许将电路板从带电的背板安全地插入和拔出的双路 Hot Swap™ 热插拔控制器。利用外接 N 沟道调整管，电源电压能以设定速率斜坡式上升。两个高端开关驱动器对 N 沟道栅极进行控制，以提供 1.2V 至 12V 范围的电源电压。两路电压即可分别设置斜坡式上升和下降，又可同时控制电压上升和下降速率，以确保电源电压在两个输出端的跟踪。
LTC1645 带有可设置电子断路器以防止任何一个输出端发生短路。当电源电压下降到低于用户设置的电压时，RESET 输出可用来产生系统复位。为了监测第二路电源电压，它还提供了另一个备用的比较器。
LTC1645 采用 8 引脚和 14 引脚 SO 封装。
产品特点 Features

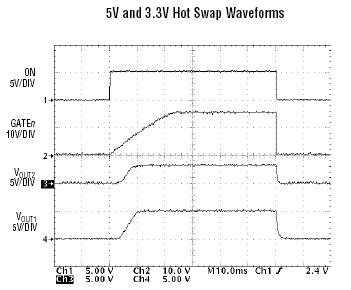

参数 |
应用

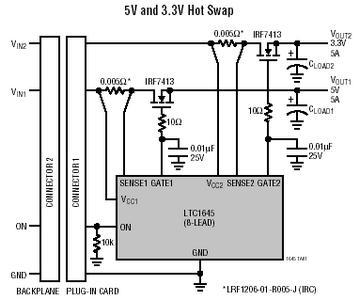

典型应用图 |
LTC1645 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC1645CS | SO | 14 | C | $3.95 | $3.30 |
| LTC1645CS#PBF | SO | 14 | C | $3.95 | $3.30 |
| LTC1645CS#TR | SO | 14 | C | $3.36 | |
| LTC1645CS#TRPBF | SO | 14 | C | $3.36 | |
| LTC1645CS8 | SO | 8 | C | $3.50 | $2.95 |
| LTC1645CS8#PBF | SO | 8 | C | $3.50 | $2.95 |
| LTC1645CS8#TR | SO | 8 | C | $3.01 | |
| LTC1645CS8#TRPBF | SO | 8 | C | $3.01 | |
| LTC1645IS | SO | 14 | I | $4.50 | $3.80 |
| LTC1645IS#PBF | SO | 14 | I | $4.50 | $3.80 |
| LTC1645IS#TR | SO | 14 | I | $3.86 | |
| LTC1645IS#TRPBF | SO | 14 | I | $3.86 | |
| LTC1645IS8 | SO | 8 | I | $4.00 | $3.40 |
| LTC1645IS8#PBF | SO | 8 | I | $4.00 | $3.40 |
| LTC1645IS8#TR | SO | 8 | I | $3.46 | |
| LTC1645IS8#TRPBF | SO | 8 | I | $3.46 |
LTC1645 数据手册及相关资料下载
- 数据手册(英文) : LTC1645 - Dual-Channel Hot Swap Controller/Power Sequencer.PDF
- 设计要点 (中文) : DN217 LTC1645 Dual Channel Hot Swap Controller/Power Sequencer Allows Insertion Into a Live Backplane.PDF
- 设计要点 (英文) : DN346 - PCI Express Power and Mini Card Solutions.PDF
- 可靠性数据 : R318 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
