LTC2978 具 EEPROM 的 8 通道数字电源管理器
LTC®2978 是一款 8 通道数字电源监视器、监控器、排序器和裕度控制器。8 个输出通道可按照用户定义的配置设定值进行管理。监控功能包括用于 8 个输出通道和 1 个输入通道的故障 OV/UV 门限限值。可编程故障相关性和响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。串行总线远端采样允许监视 8 个输出电压、1 个输入电压、芯片温度和故障状态。此外，奇数通道还能够通过配置以测量一个电流检测电阻器两端的电压。PMBus 命令支持电源排序、精准负载点电压调节和裕度调整。一个可编程看门狗定时器负责监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式同步总线支持在多个 LTC 数字电源器件上进行电源排序操作。用户可编程参数可以存储在 EEPROM 中。故障和远端采样数据可记录至 EEPROM 以用于诊断分析。
产品特点 Features
- 具有 < ±0.25% 总未调整误差的差分输入、16位 ΔΣ ADC
- 8 个电压伺服器采用具软连接的 8 个 10 位 DAC 精准地调节输出电压
- 监视 8 个输出电压和 1 个输入电压以及内部芯片温度
- 8 个 UV / OV VOUT 和 1 个 VIN 监控器
- LTC2978 可从 3.3V 或 4.5V 至 15V 电源供电
- 采用 64 引脚 9mm x 9mm QFN 封装
|
应用

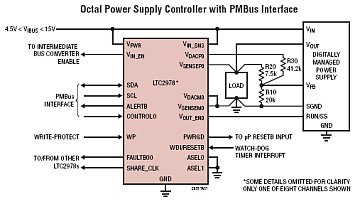

典型应用图
参数
 |
LTC2978 订购信息和价格参考Package Variations and Pricing
| 器件型号 |
封装 |
引脚 |
温度 |
价格 (以 1 ~ 99 片为批量) |
价格 (以 1000 片为批量) * |
| LTC2978CUP#PBF |
QFN |
64 |
C |
$12.64 |
$8.85 |
| LTC2978CUP#TRPBF |
QFN |
64 |
C |
|
$8.91 |
| LTC2978IUP#PBF |
QFN |
64 |
I |
$14.54 |
$10.18 |
| LTC2978IUP#TRPBF |
QFN |
64 |
I |
|
$10.24 |
LTC2978 数据手册及相关资料下载
- 数据手册(英文) : LTC2978 - Octal Digital Power Supply Manager with EEPROM.PDF
- 可靠性数据 : R544 Reliability Data .PDF
- 产品选型卡 : Power System Management.PDF
