LTC4217 2A 集成热插拔控制器

LTC®4217 是一款热插拔 (Hot SwapTM) 应用的集成解决方案,允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中,以满足小型化应用的要求。一个专用的 12V 版本 (LTC4217-12) 包含预设的 12V 特殊门限,而标准器件 LTC4217 则提供了可调门限。

LTC4217 提供了单独的浪涌电流控制以及一个准确 (5%) 的 2A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外,该器件还提供了热限制、过压、欠压和电源良好监视功能。

产品特点 Features
  • 小占板面积
  • 33mΩ  MOSFET 和 RSENSE
  • 宽工作电压范围:2.9V 至 26.5V
  • 可调、准确度达 5% 的电流限值
  • 电流和温度监视器输出
  • 过热保护
  • 故障之前的可调电流限制定时器
  • 电源良好和故障输出
  • 可调浪涌电流控制
  • 准确度为 2% 的欠压和过压保护
  • 采用 20 引脚 TSSOP 和 16 引脚 5mm x 3mm DFN 封装
应用
  • RAID 系统
  • 服务器 I/O 板卡
  • 工业

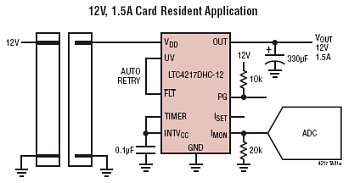

典型应用图
LTC4217 典型应用
参数
LTC4217 参数
LTC4217 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4217CDHC#PBF DFN 16 C $4.79 $3.35
LTC4217CDHC#TRPBF DFN 16 C $3.41
LTC4217CDHC-12#PBF DFN 16 C $4.79 $3.35
LTC4217CDHC-12#TRPBF DFN 16 C $3.41
LTC4217CFE#PBF TSSOP 20 C $4.79 $3.35
LTC4217CFE#TRPBF TSSOP 20 C $3.41
LTC4217HFE#PBF TSSOP 20 H $6.05 $4.24
LTC4217HFE#TRPBF TSSOP 20 H $4.30
LTC4217IDHC#PBF DFN 16 I $5.50 $3.85
LTC4217IDHC#TRPBF DFN 16 I $3.91
LTC4217IDHC-12#PBF DFN 16 I $5.50 $3.85
LTC4217IDHC-12#TRPBF DFN 16 I $3.91
LTC4217IFE#PBF TSSOP 20 I $5.50 $3.85
LTC4217IFE#TRPBF TSSOP 20 I $3.91
LTC4217 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4217 - 2A Integrated Hot Swap Controller.PDF
  2. 设计要点 (中文) : DN466 - 热插拔控制器、MOSFET 和检测电阻器集成在一个 5mm x 3mm DFN 封装中,以在紧凑狭小的空间提供 准确的电流限制和负载电流监视.PDF
  3. 可靠性数据 : R536 Reliability Data .PDF
  4. 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
