LTC4219 5A 集成化热插拔控制器
LTC®4219 是一款面向热插拔 (Hot SwapTM) 应用的集成化解决方案，允许在带电背板上安全地进行电路板的插拔操作。该器件在单个封装中集成了一个热插拔控制器、功率 MOSFET 和电流检测电阻器，适合小型化应用。
LTC4219 提供了单独的浪涌电流控制和一个具折返电流限制功能、准确度达 10% 的 5.6A 电流限值。可采用一个外部引脚对电流限制门限进行动态调节。其他特点包括一个电流监视器输出 (负责放大检测电阻器电压以实现参考于地的电流检测) 和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制和电源良好监视功能。在内部对电源良好检测电平和折返电流限制模式进行了预设，以适合 5V (LTC4219-5) 和 12V (LTC4219-12) 应用的需要。
产品特点 Features

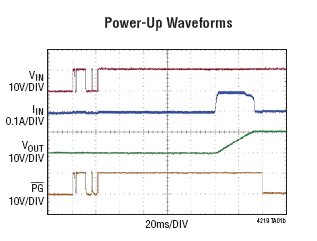

参数 |
应用

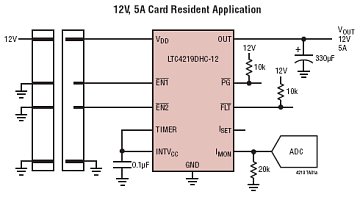

典型应用图 |
LTC4219 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4219CDHC-12#PBF | DFN | 16 | C | $4.79 | $3.35 |
| LTC4219CDHC-12#TRPBF | DFN | 16 | C | $3.41 | |
| LTC4219CDHC-5#PBF | DFN | 16 | C | $4.79 | $3.35 |
| LTC4219CDHC-5#TRPBF | DFN | 16 | C | $3.41 | |
| LTC4219IDHC-12#PBF | DFN | 16 | I | $5.74 | $4.02 |
| LTC4219IDHC-12#TRPBF | DFN | 16 | I | $4.08 | |
| LTC4219IDHC-5#PBF | DFN | 16 | I | $5.74 | $4.02 |
| LTC4219IDHC-5#TRPBF | DFN | 16 | I | $4.08 |
LTC4219 数据手册及相关资料下载
- 数据手册(英文) : LTC4219 - 5A Integrated Hot Swap Controller.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
