LTC4222 具 I2C 兼容型监视功能的双通道热插拔控制器
LTC®4222 热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行两条电源通路的插拔操作。利用外部 N 沟道传输晶体管，能够使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I2C 接口和板上 ADC 允许监视每个通道的电流、电压和故障状态。
该器件具有可调、模拟、折返电流限制电路和一个负责设定浪涌电流 dI/dt 的软起动电路。一个 I2C 接口可以把该器件配置成在 LTC4222 任一通道上检测到一个故障之后执行锁断或自动再起动操作。
该控制器还具有一些附加功能，包括：当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。
产品特点 Features
参数 |
应用

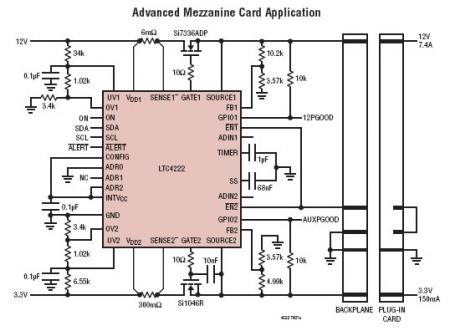

典型应用图 |
LTC4222 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4222CG#PBF | SSOP | 36 | C | $8.36 | $5.85 |
| LTC4222CG#TRPBF | SSOP | 36 | C | $5.91 | |
| LTC4222CUH#PBF | DFN | 32 | C | $8.36 | $5.85 |
| LTC4222CUH#TRPBF | DFN | 32 | C | $5.91 | |
| LTC4222IG#PBF | SSOP | 36 | I | $10.03 | $7.02 |
| LTC4222IG#TRPBF | SSOP | 36 | I | $7.08 | |
| LTC4222IUH#PBF | DFN | 32 | I | $10.03 | $7.02 |
| LTC4222IUH#TRPBF | DFN | 32 | I | $7.08 |
LTC4222 数据手册及相关资料下载
- 数据手册(英文) : LTC4222 - Dual Hot Swap Controller with I2C Compatible Monitoring.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
