LTC4253B 具排序器的 -48V 热插拔控制器
LTC®4253B 负电压热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流由三个电流限制级来控制：一个定时电路断路器、有源电流限制和一条快速前馈通路 (用于限制最坏情况灾难性故障条件下的峰值电流)。LTC4253B 在电路故障之后锁断。
当输入电源超过了期望的工作范围时，可调欠压和过压检测器将负载断接。对LTC4253B 的电源输入进行并联调节，因而在非常高的电源电压条件下实现了安全的运作。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时，可以加快电路断路器的响应时间，从而将 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。
三个电源良好输出由一个可调定时器和两个 ENABLE 输入来排序，以在启动时使能外部电源模块，或在电路断路器发生跳变时停用外部电源模块。LTC4253B 改善了 LTC4253 并联稳压器的坚固性。
产品特点 Features
参数 |
应用

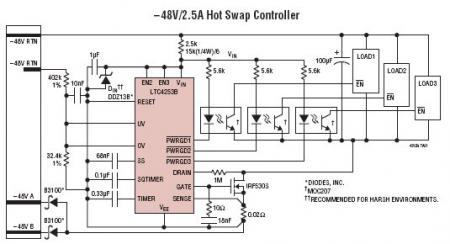

典型应用图 |
LTC4253B 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4253BCGN#PBF | SSOP | 16 | C | $3.60 | $2.95 |
| LTC4253BCGN#TRPBF | SSOP | 16 | C | $3.01 | |
| LTC4253BIGN#PBF | SSOP | 16 | I | $4.15 | $3.40 |
| LTC4253BIGN#TRPBF | SSOP | 16 | I | $3.46 | |
| LTC4253CGN | SSOP | 16 | C | $3.60 | $2.95 |
| LTC4253CGN#PBF | SSOP | 16 | C | $3.60 | $2.95 |
| LTC4253CGN#TR | SSOP | 16 | C | $3.01 | |
| LTC4253CGN#TRPBF | SSOP | 16 | C | $3.01 | |
| LTC4253IGN | SSOP | 16 | I | $4.15 | $3.40 |
| LTC4253IGN#PBF | SSOP | 16 | I | $4.15 | $3.40 |
| LTC4253IGN#TR | SSOP | 16 | I | $3.46 | |
| LTC4253IGN#TRPBF | SSOP | 16 | I | $3.46 |
LTC4253B 数据手册及相关资料下载
- 数据手册(英文) : LTC4253B - -48V Hot Swap Controller with Sequencer.PDF
- 可靠性数据 : R427 Reliability Data .PDF
- 产品选型卡 : High Voltage Hot Swap Controllers.PDF
