LTC4260 具 I2C 兼容型监视功能的正高电压热插拔控制器

LTC®4260 热插拔 (Hot SwapTM) 控制器允许在带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管,能够使电路板的电源电压以一种可调速率斜坡上升。一个 I2C 接口和内置的 ADC 可实现电路板电流、电压和故障状态的监视。

该器件具有模拟折返电流限制功能,如果 LTC4260 在可调超时延迟范围之外维持于电流限制状态,则其可被配置为在该事件之后执行锁断或重试操作。

另外,该控制器还具有其他的功能,包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测负载板卡的插入以及在接通和关断状态中执行上电操作等。

产品特点 Features
  • 允许在带电背板上安全地进行插拔操作
  • 8 位 ADC 负责监视电流和电压
  • I2CTM / SMBus 接口
  • 宽工作电压范围: 8.5V 至 80V
  • 用于外部 N 沟道 MOSFET 的高端驱动
  • 输入过压 / 欠压保护
  • 在故障发生之后可任选执行锁断或自动重试操作
  • 在故障发生之后向主机发出警示信号
  • 折返电流限制
  • 采用 24 引脚 SO 封装、24 引脚窄体 SSOP 封装和 32 引脚 (5mm x 5mm) QFN 封装
参数
LTC4260 参数
应用
  • 电子电路断路器
  • 带电电路板插入
  • 计算机、服务器

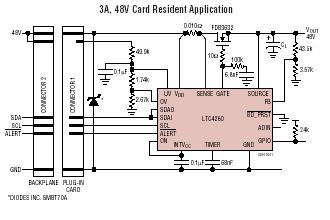

典型应用图
LTC4260 典型应用
LTC4260 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4260CGN SSOP 24 C $8.50 $5.95
LTC4260CGN#PBF SSOP 24 C $8.50 $5.95
LTC4260CGN#TR SSOP 24 C $6.05
LTC4260CGN#TRPBF SSOP 24 C $6.05
LTC4260CSW SO 24 C $8.50 $5.95
LTC4260CSW#PBF SO 24 C $8.50 $5.95
LTC4260CSW#TR SO 24 C $6.05
LTC4260CSW#TRPBF SO 24 C $6.05
LTC4260CUH QFN 32 C $8.50 $5.95
LTC4260CUH#PBF QFN 32 C $8.50 $5.95
LTC4260CUH#TR QFN 32 C $6.05
LTC4260CUH#TRPBF QFN 32 C $6.05
LTC4260IGN SSOP 24 I $10.21 $7.15
LTC4260IGN#PBF SSOP 24 I $10.21 $7.15
LTC4260IGN#TR SSOP 24 I $7.25
LTC4260IGN#TRPBF SSOP 24 I $7.25
LTC4260ISW SO 24 I $10.21 $7.15
LTC4260ISW#PBF SO 24 I $10.21 $7.15
LTC4260ISW#TR SO 24 I $7.25
LTC4260ISW#TRPBF SO 24 I $7.25
LTC4260IUH QFN 32 I $10.21 $7.15
LTC4260IUH#PBF QFN 32 I $10.21 $7.15
LTC4260IUH#TR QFN 32 I $7.25
LTC4260IUH#TRPBF QFN 32 I $7.25
LTC4260 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4260 - Positive High Voltage Hot Swap Controller with I2C Compatible Monitorin.PDF
  2. 可靠性数据 : R536 Reliability Data .PDF
  3. 产品选型卡 : High Voltage Hot Swap Controllers.PDF
