LTC4280 具 I2C 兼容型监视功能的热插拔控制器

LTC®4280 热插拔 (Hot SwapTM) 控制器允许在一块带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管,可使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I2C 接口和板上 ADC 实现了负载电流、电压和故障状态的监视功能。

该器件具有可调模拟折返电流限制功能和一个 FILTER 引脚,该引脚用于设定在宣布发生故障之前器件处于过流状态的时间。一个 I2C 接口可以将该器件配置成在 LTC4280检测到一个故障之后执行锁断或自动再起动操作。

该控制器还具有一些附加功能,包括:当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I2C 指令来接通器件。

产品特点 Features
  • 允许在带电背板上安全地进行插拔操作
  • 8 位 ADC 负责监视电流和电压
  • I2C/SMBus 接口
  • 宽工作电压范围:2.9V 至 15V
  • 可调过流滤波器时间
  • 用于外部 N 沟道 MOSFET 的高端驱动
  • 无需外部栅极电容器
  • 输入过压/欠压保护功能
  • 在故障之后可选择锁断或自动重试
  • 在故障发生之后向主机发出警示信号
  • 具折返功能的浪涌电流限制
  • 采用 24 引脚 4mm x 5mm QFN 封装
应用
  • 带电电路板插拔
  • 电子电路断路器
  • 计算机、服务器
  • 平台管理

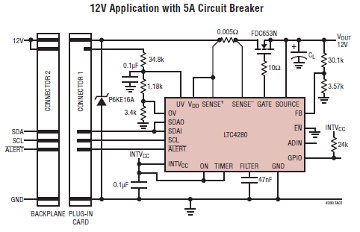

典型应用图
LTC4280 典型应用

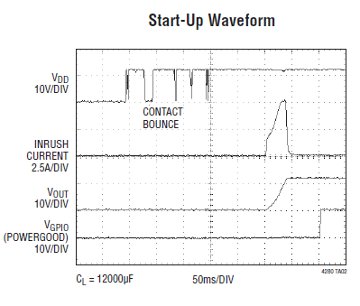

参数
LTC4280 参数
LTC4280 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4280CUFD#PBF QFN 24 C $5.78 $3.95
LTC4280CUFD#TRPBF QFN 24 C $4.01
LTC4280IUFD#PBF QFN 24 I $6.94 $4.74
LTC4280IUFD#TRPBF QFN 24 I $4.80
LTC4280 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4280 - Hot Swap Controller with I2C Compatible Monitoring.PDF
  2. 可靠性数据 : R536 Reliability Data .PDF
  3. 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
