FPF2174:IntelliMAX™ 先进负载管理产品

FPF2174 是一款负载开关,将IntelliMAXTM系列负载开关的功能与输出端的极低正向压降肖特基壁垒整流器和齐纳箝位相结合。 该集成解决方案为系统和负载可能遭遇的大电流条件提供了全面保护,采用非常紧凑的MLP 3x3封装。 该器件包含0.125Ω限流P沟道MOSFET,可以在1.8V至5.5V的输入电压范围内工作。 肖特基二极管用作壁垒,确保当MOSFET关闭且输出电压高于输入电压时无反向电流能够流通。 开关控制是通过能够直接连接低压控制信号的逻辑输入(ON)来实现的。 每个部件均包含热关断保护功能,当持续的过流条件导致过热时,该功能会关闭开关,以防止损坏部件。 当开关电流达到限流值时,部件会在恒流模式下工作,以防止过量电流造成损坏。 如果10ms过后恒流条件依然存在,则这些部件将会关闭开关,并拉低故障信号引脚(FLAGB)。 该开关将保持关闭状态,直至ON引脚被启动为止。 最小限流值为200mA。 这些部件采用节省空间的6引脚MLP 3x3封装。

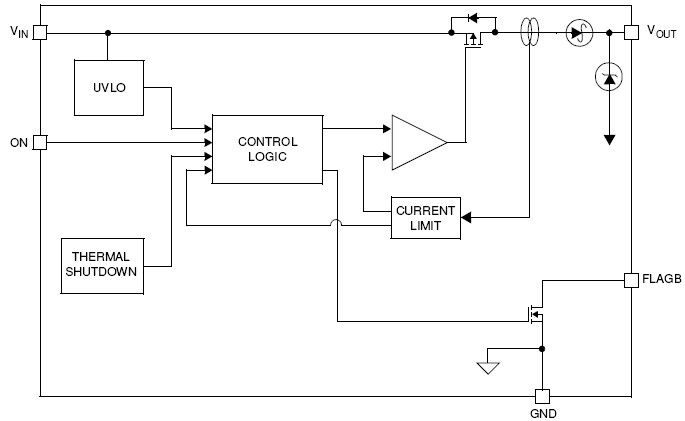

功能图框 FUNCTIONAL BLOCK DIAGRAM

FPF2174 功能图框

技术特性
  • 1.8V到5.5V的输入电压范围
  • 受控的打开功能
  • 200mA限流选项
  • 欠压闭锁
  • 1uA关断电流
  • 快速限流响应时间
  • 3µs到中度过流
  • 20ns到硬短路
  • 集成极低的VF肖特基二极管,用于反向电流阻断
  • 集成齐纳二极管,用于输出箝位
  • 符合RoHS标准
应用
  • 多媒体平板电脑
  • 存储和外设
  • 手机
  • WLAN网卡和宽带接入
  • PMP/MP3播放器
订购信息 Ordering Information
产品 生态状况 价格 封装信息 封装标记规则 资格支持
FPF2174 量产 $0.58 MLP 3x3 6L 示意图
胶带卷轴
第一行:$Y (飞兆徽标)
&Z (工厂编码)
&2 (2 位日期代码) &K
第二行:2174
ESD (HBM) :  4000  V
Moisture Sensitivity Level (MSL) :  1
Max Reflow Temp :  260
应用指南
应用指南 说明
AN-8019 使用整合式負載開關和降壓轉換器組合設計更可靠的 USB 數據機(469 K) 2013年4月03日
AN-8020 Integrated Slew Rate Controlled Switch Optimizing 1V Core in Mobile Systems(400 K) 2011年3月03日
AN-9047 Assembly Guidelines for MicroFET-6 Packaging(790 K) 2011年3月05日
数据资料DataSheet下载
概述 文档编号/大小 版本
IntelliMAX™ 先进负载管理产品 FPF2174(417.0kB) 1
