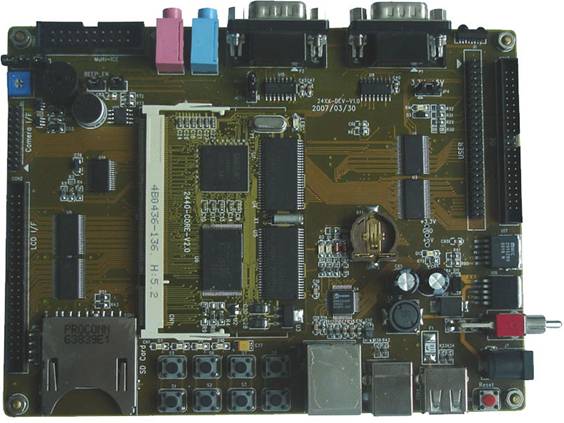

S3C2440 嵌入式开发板(D版本)
订购型号：DMC-2440-D
DMC-2440-D是1款采用SAMSUNGS3C2440A高性能处理器的开发板。开发板工作频率为400MHz，底板采用采用兼容设计，实用美观，可兼容2410,2413,2440 DIMM封装核心板，1板三用更加实惠，外接资源丰富，功能强大，该板可流畅进行MP3编解码，适用于开发各种高端手持设备，小型终端，车载及网络运用产品。
硬件规格
- 中央处理器CPU： Samsung S3C2440A,核心ARM920T，典型主频400MHz
- 外部存储器
SDRAM：64MB
NAND FLASH：64MB（K9F1208，用户可自己更换为16M、32M 或128M 的NandFlash） - 串口： 两个五线异步串行口，波特率高达115200bps
- 以太网口：一个 100M 网口，采用 DM9000，带联接和传输指示灯
- USB HOST：一个HOST USB1.1 接口，采用自恢复保险器件保护对外供电系统
- USB CLIENT：一个Device USB1.1界面
- 红外通信接口：一个 IRDA 红外线数据通讯口
- Audio：采用 IIS 接口芯片 UDA1341，一路立体声音频输出接口可接耳机或音箱；支持录音，话筒输入接口可接麦克风
- SD/MMC卡接口：一个 SD 卡接口，可接 2G SD 卡
- LCD接口：可接从3.5到12.1寸的TFT、STN屏；标配TFT 3.5 ’(320*240)屏
- 触摸屏：四线电阻式
- 摄像头接口：一个2 毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头
- IDE接口：一个44芯标准2.0英寸IDE接口，可接硬盘或光驱，可支持160G的大容量，可接笔记本硬盘
- A/D：可调电阻接到 ADC 引脚上用来验证模数转换
- 键盘：2x4矩阵键盘
- EEPROM：I2C接口24C02
- JTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试
- RTC时钟：内部实时时钟（带有后备锂电池）
- LED：电源和工作指示灯若干
- 蜂鸣器:1个,PWM控制
- 麦克风：1个
- Reset电路: 采用手动重置和芯片复位相结合的方式，芯片采用MAX811，复位稳定可靠
- 扩展接口：引出用户需要的信号，包括总线，中断，I/O等信号
- 电源界面：12V 电源供电，带电源开关和指示灯
软件资源
所支持操作系统
- 支持WinCE5.0
- 支持Linux2.6
- 非操作系统： ADS1.2
WinCE5.0操作系统
- 板级支持包：WinCE 5.0 BSP
- 设备驱动（Device Driver）：Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, IRDA, IDE, Camera,RTC,Keypad等
- 支持MP3播放和MP4视频播放
- 支持多种网络应用，比如HTTP。
Linux 操作系统
- 内核：Linux2.6
- 系统引导程序：Boot Loader (源代码)
- 文件系统：CRAMFS
- GUI：QT
- 设备驱动（Device Driver）：Ethernet, USB Host, Serial Port, LCD, Touch Screen,Audio, SD/MMC port, IDE/CF, Camera,RTC,Keypad 等
- 支持MP3 播放和MP4 视频播放
- 支持多种网络应用，比如HTTP
- 非操作系统测试软件：包括如下测试：RTC 实时时钟测试、按键测试（中断测试）、蜂鸣器测试、SD 卡读写测试、ADC 模数转换器测试、音频播放wav 音乐测试、音频录音测试、IrDA 红外测试、触摸屏测试、TFT 液晶屏测试、VGA 测试、摄像头测试等等
- 操作系统支持的驱动
- 嵌入Linux 操作系统说明：
Ø 采用linux2.6 的内核
Ø 支持RTC 实时时钟
Ø 系统串口
Ø 支持多种文件系统,像CRAMFS，FAT 以及用于NAND FLASH 的YAFFS 文件 系统等
Ø 支持LCD 和触摸屏
Ø IDE 硬盘
Ø 支持USB HOST
Ø 支持QT
Ø 支持MP3 播放和视频播放
Ø 支持多种网络应用，像FTP，HTTP，Telnet 之类的网络应用
Ø 一个10M/100M
Ø 支持SD 卡
Ø 支持USB HOST
Ø 支持摄像头驱动（仅在2.4.18 内核中支持） - WinCE 操作系统说明：
Ø WINCE 5.0
Ø 支持串口
Ø 支持RTC 实时时钟
Ø NAND FLASH
Ø 支持SD 卡
Ø IDE 硬盘
Ø 支持LCD 和触摸屏
Ø 支持USB HOST
Ø 支持USB DEVICE
Ø 支持音频
Ø 10M/100M 以太网驱动（DM9000APE）
Ø 摄像头驱动
装箱清单
- 开发板（包括YLP2440 核心板与底板）
- 用户光盘
- 3.5" TFT 彩色LCD 板一块 ，带触摸屏(选配)
- 一个JTAG 调试头（带20 芯排线）
- 一条并口线（一边是公头一边是母头，一对一）
- 一条串口线(两边都是母头，交叉串口线)
- 一条网线(交叉网线线)
- USB 线一条
- 触摸笔一支（选配）
- 一个＋12V 直流电源
- 包装盒 1个；（标配）
